此案例展現了西門子可編程邏輯控制器（PLC）利用Profinet轉EtherCAT網關達成與變頻器連接的配置狀況。在此情境下，變頻器作為EtherCAT從站，通過與網關構建連接的方式接入Profinet網絡環境。

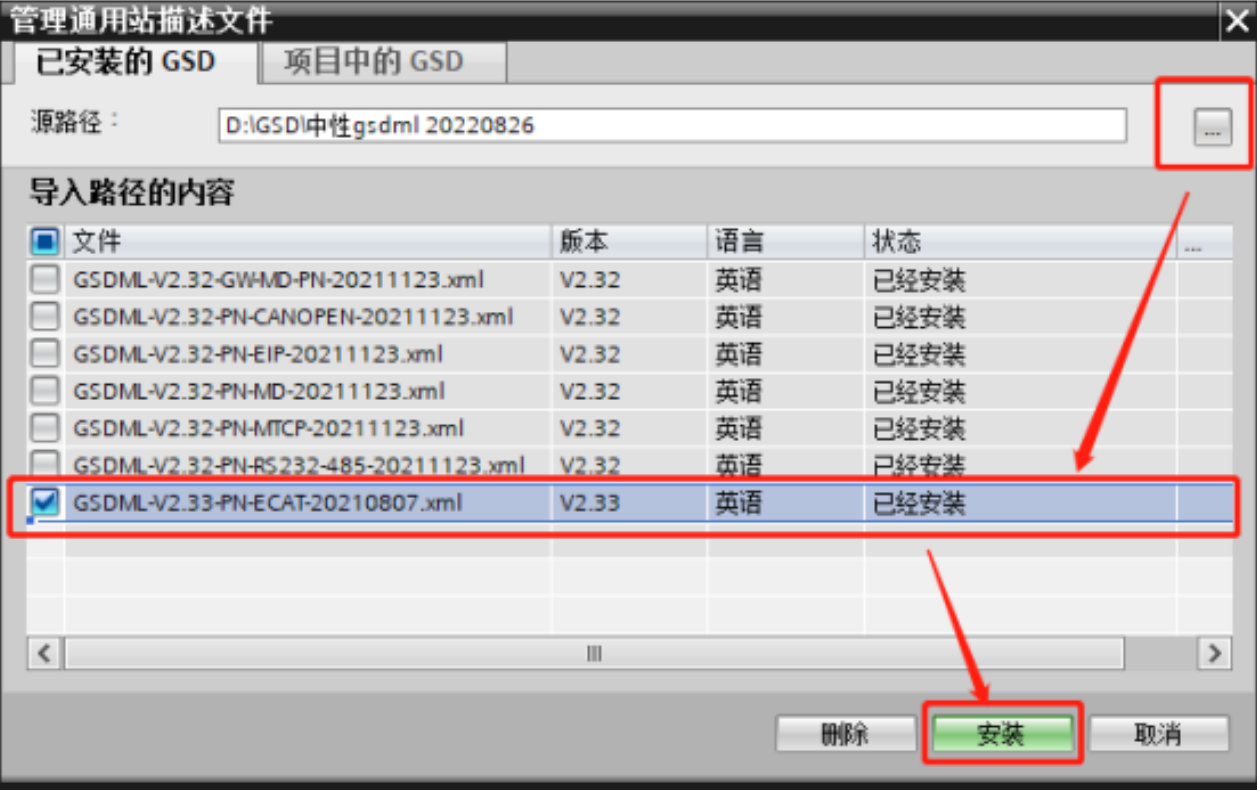

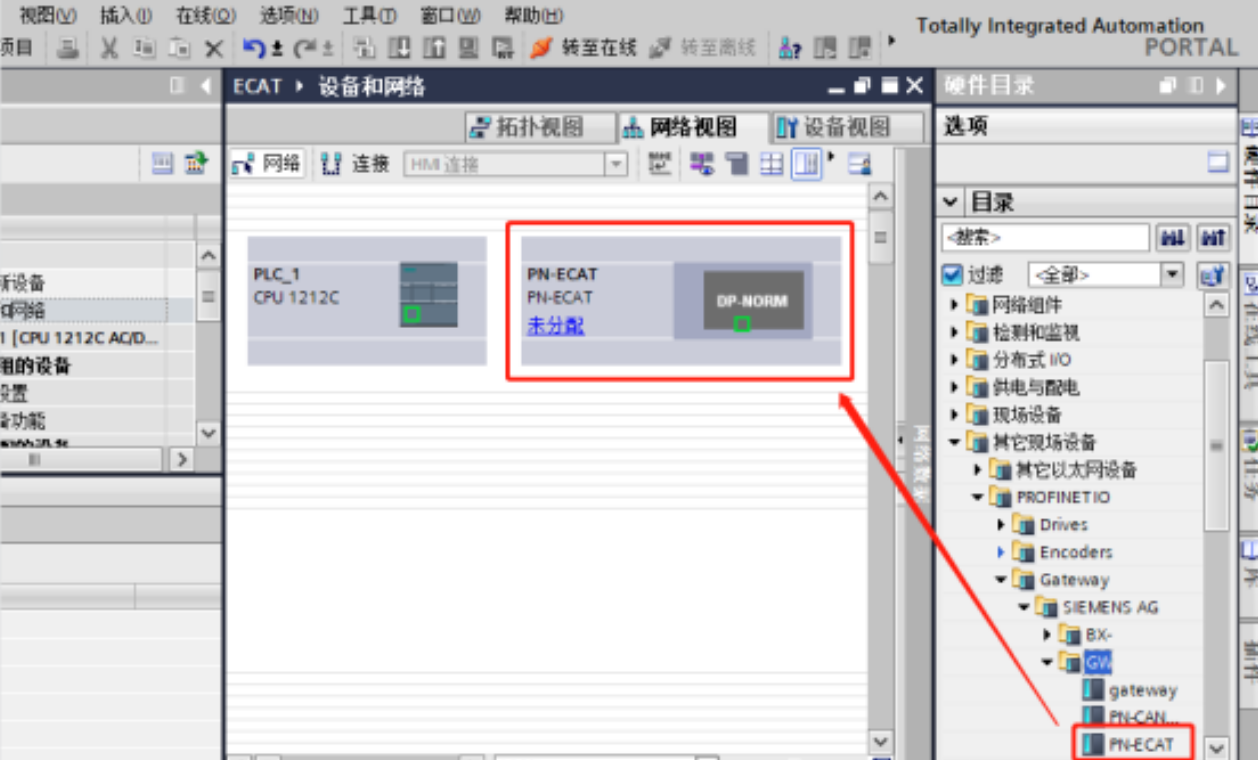

可編程邏輯控制器（PLC）配置方面，開啟PLC組態軟件，創建新項目并導入網關通用站描述（GSD）文件，在網絡視圖里添加網關設備，搭建其與PLC的過程現場總線以太網（Profinet）連接。

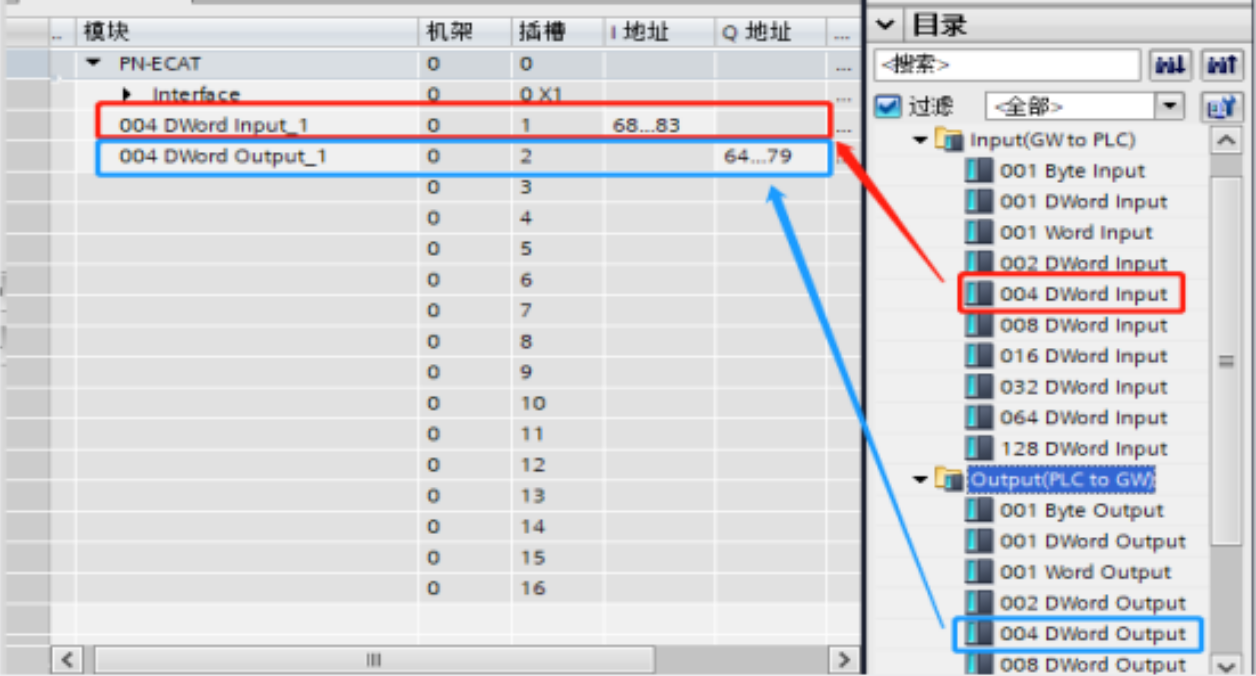

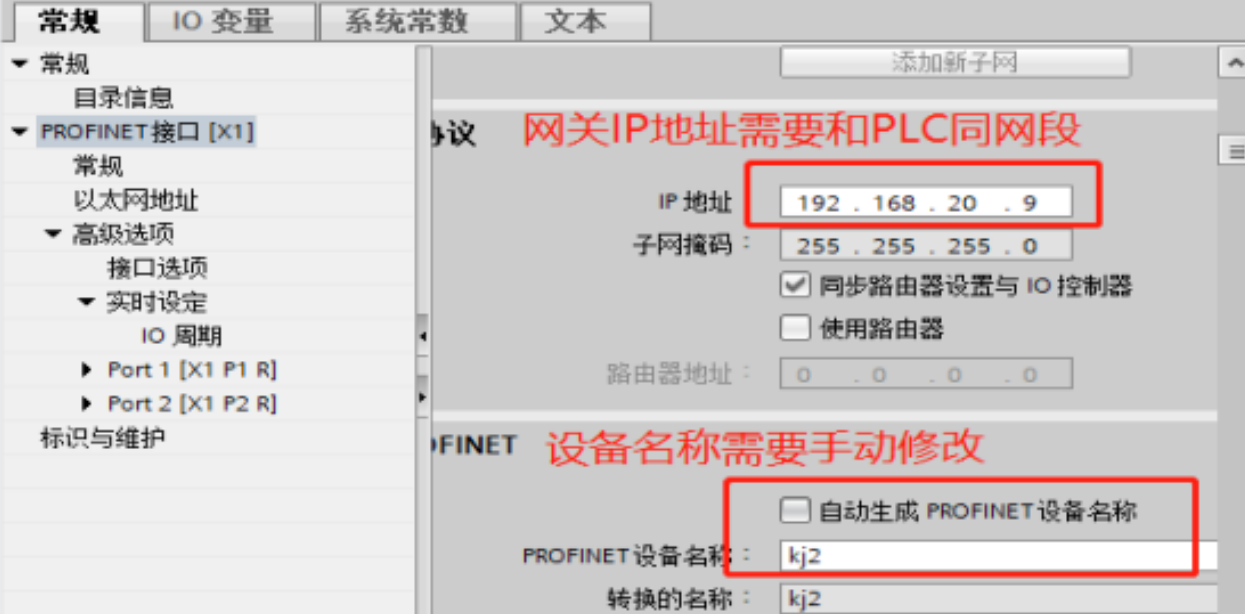

在成功導入網關GSD文件之后，需精準填寫設備名稱與IP地址，并恰當設定數據的輸入輸出長度。

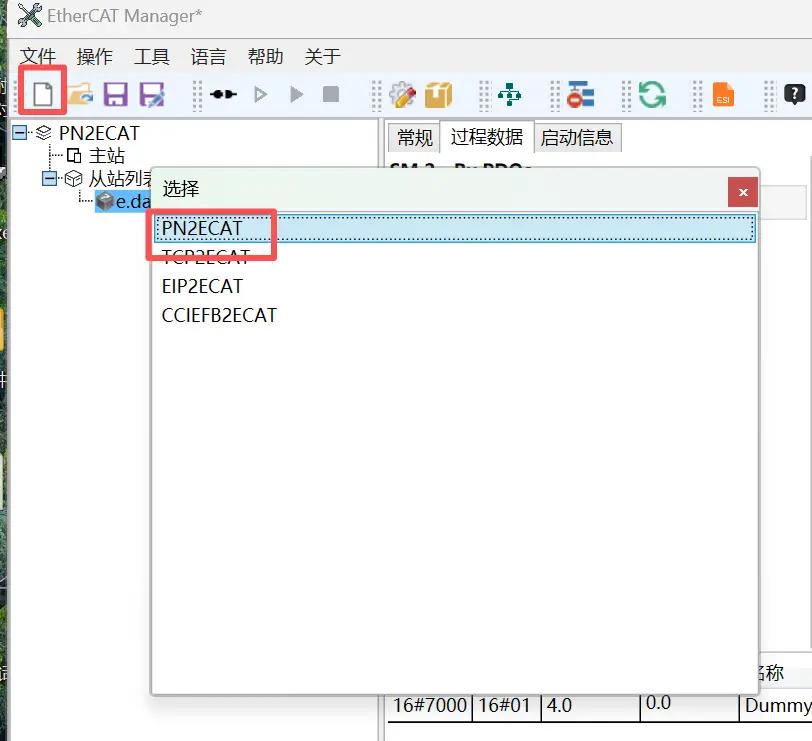

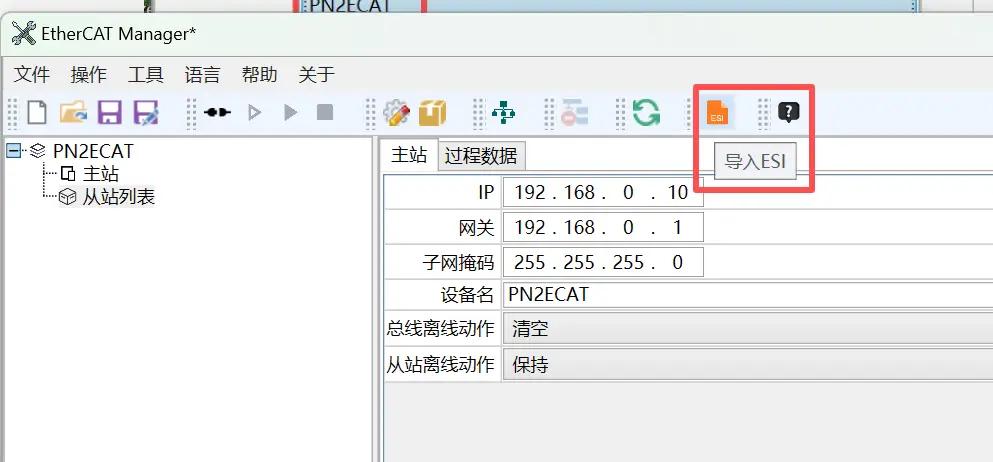

網關配置方面，開啟網關配置軟件“EtherCATManager”，新建項目并選取PN2ECAT。添加采集模塊的電子設備描述（ESI）文件，將從站設備納入網關配置之中。

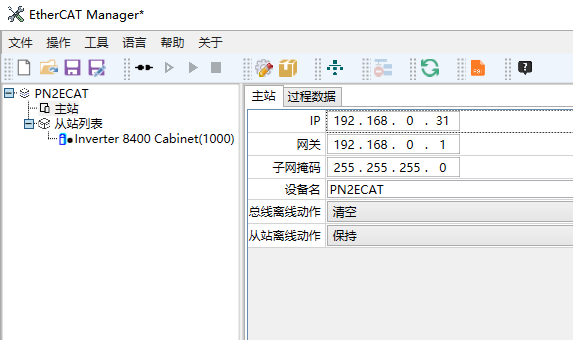

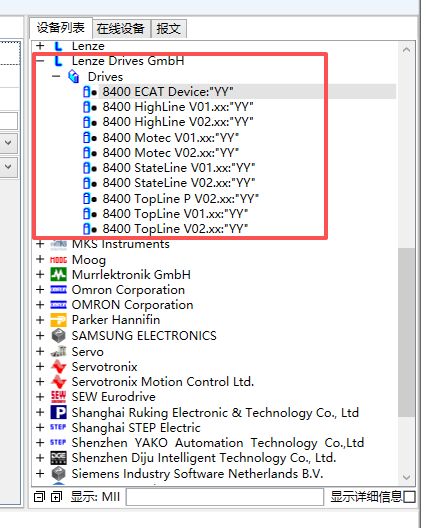

對網關于Profinet側的設備名稱與IP地址予以配置。把從站設備錄入網關組態。依照實際設備型號選取適配的設備。

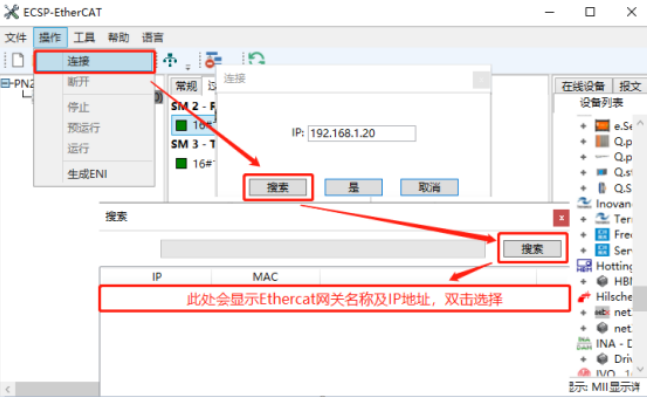

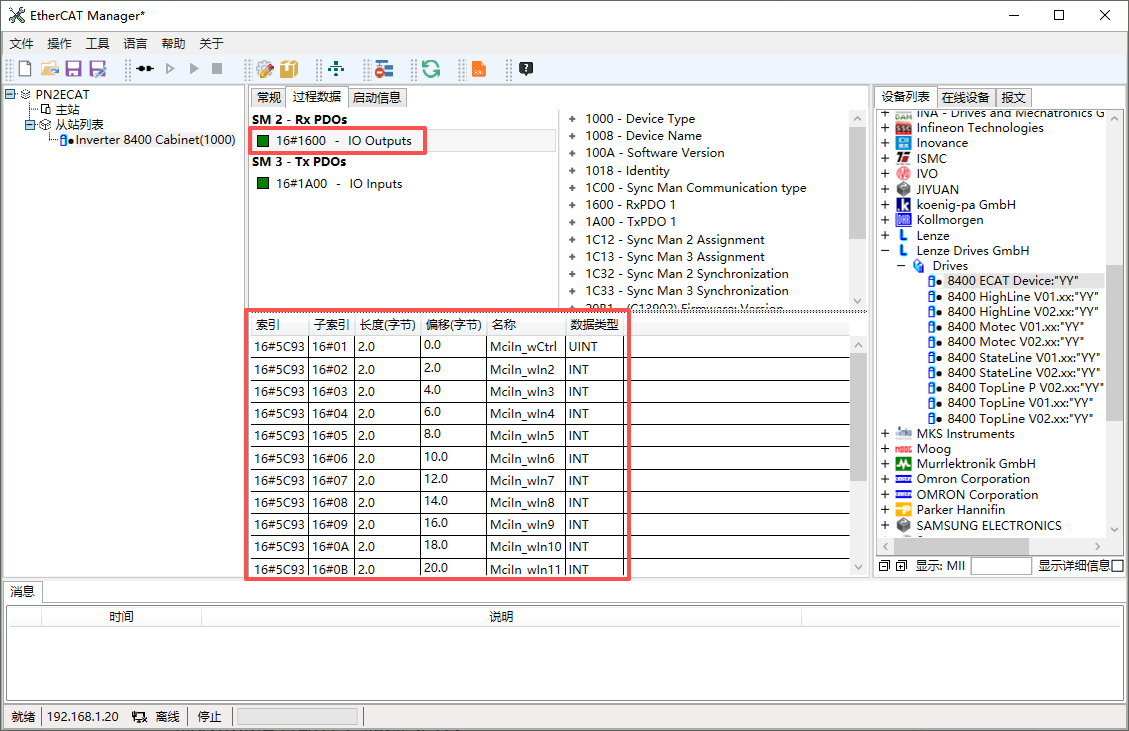

系統操作流程中，需為各PDO添加參數。部分參數已在相關文件中固化，當前操作無法更改。添加參數后，要全面細致核查，確保參數準確無誤。確認無誤后，將配置信息下載至網關，保證系統后續穩定運行。

至此，網關的全部配置工作順利完成。配置期間，各項參數均按照既定標準精確設定，每個步驟都嚴謹操作且進行了反復核對。配置完成后，可依據網關指示燈的狀態來判斷通訊是否正常。具體來講，當PWR、OK、RUN、SYS指示燈亮起時，表明網關與相關設備通訊正常，系統能夠穩定運行，數據可在網絡中實現順暢的傳輸與交互。

本案例借助Profinet轉EtherCAT網關，成功達成了西門子PLC對倫茨i500變頻器的高精度控制，此方案尤其適用于對快速動態響應有要求的工業驅動場景。在實際應用過程中，需依據具體負載特性（例如恒轉矩或變轉矩）對變頻器的PI參數以及網關的濾波設置進行調整，從而優化控制性能。
