LM555 是一款高度穩定的器件，用于產生準確的時間延遲或振蕩。 如果需要，還提供了額外的端子用于觸發或重置。在時延模式下 運行時，時間由一個外部電阻器和電容器精確控制。為了穩定 作為振蕩器運行，自由運行頻率和占空比得到精確控制 帶有兩個外部電阻器和一個電容器。電路可能會在下降時觸發和復位 波形，輸出電路可以源或灌高達200 mA或驅動TTL電路。
*附件：lm555.pdf

特性

• 直接替代 SE555/NE555
• 從微秒到小時的計時
• 在非穩態和單穩態模式下運行
• 可調占空比
• 輸出可以拉源或灌 200 mA
• 兼容輸出和電源 TTL
• 溫度穩定性優于0.005%/°C
• 常開和常關輸出
• 采用 8 引腳 VSSOP 封裝

參數

方框圖

?1. 產品概述?
LM555 是一款高穩定性定時器芯片，用于生成精確的時間延遲或振蕩信號，可直接替代 SE555/NE555 型號。其主要特點包括：

• 支持單穩態（Monostable）和雙穩態（Astable）兩種工作模式。
• 定時范圍從微秒到小時級別，通過外部電阻和電容調節。
• 輸出電流可達 200mA，兼容 TTL 電平。
• 溫度穩定性優于 0.005%/°C。
• 提供 8 引腳 PDIP、SOIC 和 VSSOP 封裝。

?2. 關鍵特性?

• ?工作模式?：
  • ?單穩態?：通過外部觸發生成固定寬度的脈沖。
  • ?雙穩態?：作為振蕩器輸出連續脈沖，頻率和占空比可調。
• ?電氣參數?：
  • 供電電壓范圍：4.5V 至 16V。
  • 低功耗設計，靜態電流典型值 3mA（VCC=5V）。
  • 觸發電壓閾值：1/3 VCC，復位電壓閾值：2/3 VCC。

?3. 應用場景?

• 精密定時、脈沖生成、延時電路。

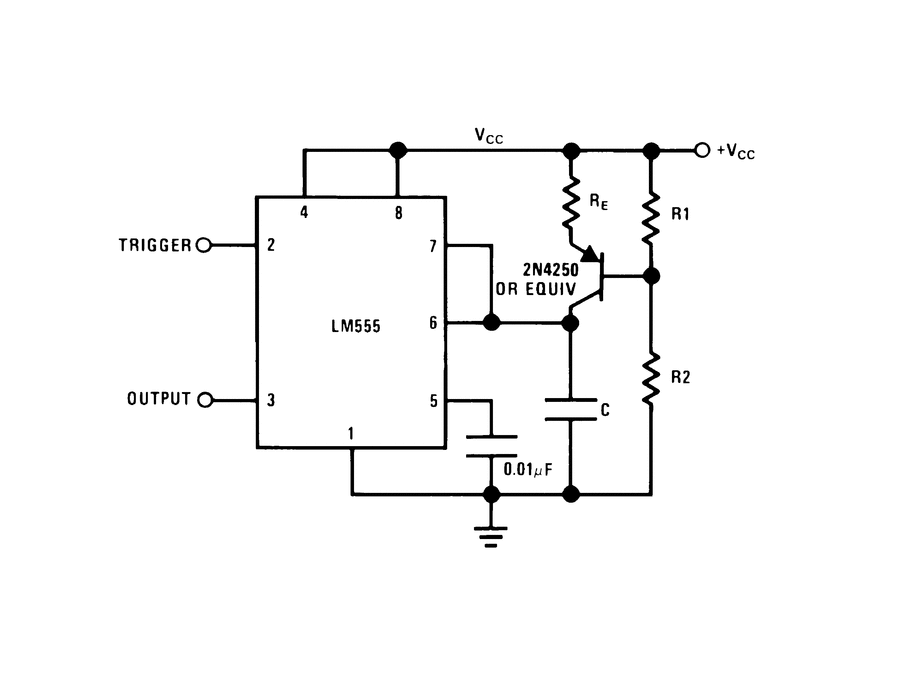

• 脈沖寬度調制（PWM）、線性斜坡發生器。
• 典型應用電路包括 LED 閃爍控制、頻率分頻器等。

?4. 封裝與引腳功能?

• ?封裝類型?：PDIP（9.81mm×6.35mm）、SOIC（4.90mm×3.91mm）、VSSOP（3.00mm×3.00mm）。
• ?關鍵引腳?：
  • ? Pin 2（Trigger） ?：低電平觸發輸入。
  • ? Pin 3（Output） ?：驅動負載的輸出端。
  • ? Pin 7（Discharge） ?：電容放電控制。

?5. 設計注意事項?

• 單穩態模式時間計算公式：t = 1.1 × R × C。
• 雙穩態模式頻率計算公式：f = 1.44 / ((RA + 2RB) × C)。
• 推薦在電源引腳附近添加 0.1μF 去耦電容以提高穩定性。

?6. 修訂與支持?

• 最新修訂版本（D 版）新增了引腳功能說明、ESD 等級表和應用電路示例。
• 提供完整的布局指南和熱性能數據（如 PDIP 封裝熱阻 106°C/W）。

?7. 訂購信息?

• 型號示例：LM555CM（SOIC）、LM555CN（PDIP）、LM555CMM（VSSOP）。
• 支持卷帶（T&R）和管裝（Tube）包裝選項。

?總結?：LM555 是一款多功能定時器芯片，適用于需要精確時間控制的電子設計，其高穩定性和靈活的配置使其成為工業與消費類應用的理想選擇。
