LM555 是一種高度穩定的設備，用于產生準確的時間延遲或振蕩。如果需要，還提供了額外的端子用于觸發或重置。在時間延遲模式下作，時間由一個外部電阻器和電容器精確控制。對于非穩態作為振蕩器運行，自由運行頻率和占空比被精確控制帶有兩個外部電阻器和一個電容器。該電路可以在下降時觸發和復位波形，輸出電路可以拉出或吸收高達 200mA 的電流或驅動 TTL 電路。
*附件：lm555qml.pdf

特性

• 直接替代 SE555/NE555
• 從微秒到小時的計時
• 在非穩態和單穩態模式下運行
• 可調占空比
• 輸出可拉極或灌入 200 mA
• 兼容輸出和電源 TTL
• 溫度穩定性優于0.005%/°C
• 常開和常關輸出

參數

方框圖

?1. 核心功能與特性?

• ?高精度定時?：支持微秒至小時級時間控制，適用于單穩態（Monostable）和無穩態（Astable）工作模式。
• ?強驅動能力?：輸出可源出或吸入 200 mA 電流，兼容 TTL 電平。
• ?溫度穩定性?：優于 0.005%/°C，適合嚴苛環境。
• ?靈活配置?：通過外部電阻/電容調節定時或振蕩頻率，占空比可調。

?2. 關鍵參數?

• ?供電電壓?：最高 +18V（絕對最大值）。
• ?功耗限制?：
  • 金屬封裝（CDIP）：760 mW（靜態）/1180 mW（動態）。
  • 需根據環境溫度降額使用（公式：PDmax = (TJmax - TA)/θJA）。
• ?工作溫度?：-55°C 至 +125°C（工業級）。
• ?ESD 防護?：500V 人體放電模型（HBM）防護。

?3. 典型應用?

• ?定時與脈沖生成?：精密延時、脈沖寬度/位置調制（PWM/PPM）。
• ?信號轉換?：線性斜坡發生器、時序控制電路。
• ?工業場景?：高可靠性系統（如航天、軍工）。

?4. 設計要點?

• ?封裝選項?：雙列直插（DIP）和金屬殼封裝（TO-99），熱阻參數（θJA/θJC）需匹配散熱需求。
• ?外部元件配置?：

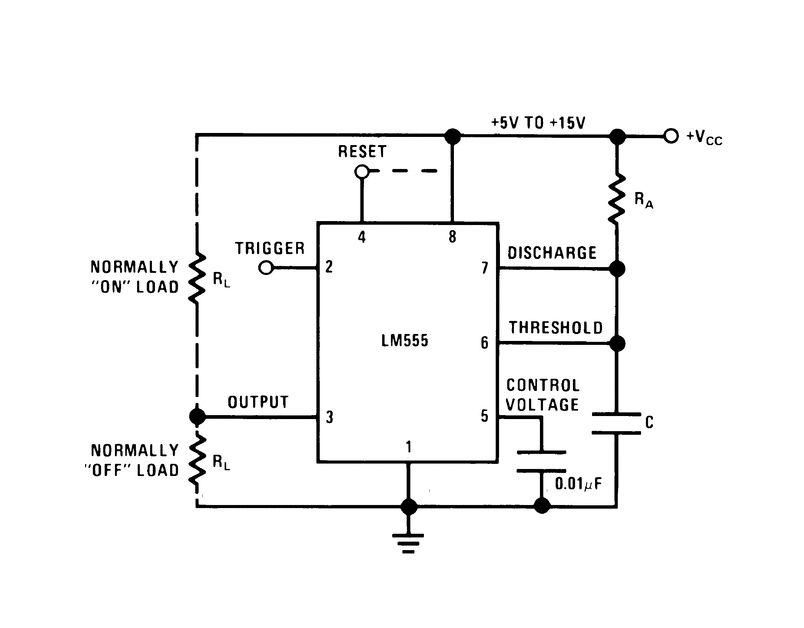

  • 單穩態模式：1 個電阻 + 1 個電容控制延時。
  • 無穩態模式：2 個電阻 + 1 個電容設定頻率/占空比。
• ?觸發與復位?：支持下降沿觸發，復位端可強制終止輸出。

?5. 安全與生產信息?

• ?ESD 敏感器件?：存儲或操作時需短路引腳或使用導電泡沫。
• ?生產標準?：符合 TI 標準保修條款，非關鍵應用場景適用（文檔版本：SNOSAP2C，2013年修訂）。

?6. 文檔結構?

• 包含完整原理圖、絕對最大額定值表、電氣特性及封裝尺寸圖。
• 附錄提供焊接溫度（260°C/10秒）和熱阻參數（如 CDIP 封裝 θJA=125°C/W）。

?注?：具體設計需參考文檔中的測試條件（如 VCC=5V、TA=25°C 下的典型值）。
