前言

隨著車內通信技術（如OTA、SOME/IP、DDS）的快速發展，網關作為整車網絡的核心樞紐，其路由能力至關重要。OTA 升級對網關的診斷路由性能提出了更高要求；而 SOME/IP 和 DDS 等通信技術的普及，則要求網關具備強大的 S2S（Signal to Service）路由能力。本文將重點探討網關的診斷路由功能，并分享其性能測試方案。

網關功能介紹

依據在整車網絡中的核心角色，網關通常具備以下關鍵功能：

1.協議轉換：實現不同總線協議之間的數據轉換與轉發（如信號路由：CAN ETH；診斷路由：DoIP DoCAN）

2.路由功能：基于預定義規則或策略（如路由映射表），實現數據幀/報文在不同網絡域間的定向轉發

3.部分網絡（PN)管理：依據整車休眠喚醒策略，協調并控制所連接各網絡域的休眠與喚醒時序

4.外部通信接口：作為整車網絡與外部環境（如診斷儀、云端服務器）進行數據交換的核心接口

5.網絡安全防護：作為關鍵安全邊界節點，實施嚴格防護機制（如防火墻、訪問控制、安全診斷路由、安全刷寫等），隔離外部威脅，防范未授權訪問、惡意攻擊及數據泄露

6.其它功能：如數據過濾、時間同步等

面向智能網聯汽車高度集中化、服務化（SOA）的電子電氣架構（EEA）演進，網關的核心角色與功能需進行相應優化與強化。

1.域間中樞：在域跨域融合/域集中式架構下，網關的核心作用更加凸顯，成為連接動力域、底盤域、車身域、智駕域、座艙域等關鍵區域的核心通信樞紐。

2.高效數據處理：需支持更高帶寬和更低延遲的數據交換，以滿足智能駕駛、車聯網等對實時性要求極高的應用需求。

3.服務化支持：在SOA架構中，網關的信號路由功能需擴展支持服務（Service）的發現、路由和轉換（如SOME/IP），實現跨域的服務調用與數據共享。

4.支持OTA與診斷：需提供安全、可靠且高效的通道，支持大規模的固件空中升級（OTA）和遠程診斷（Remote Diagnostics）。

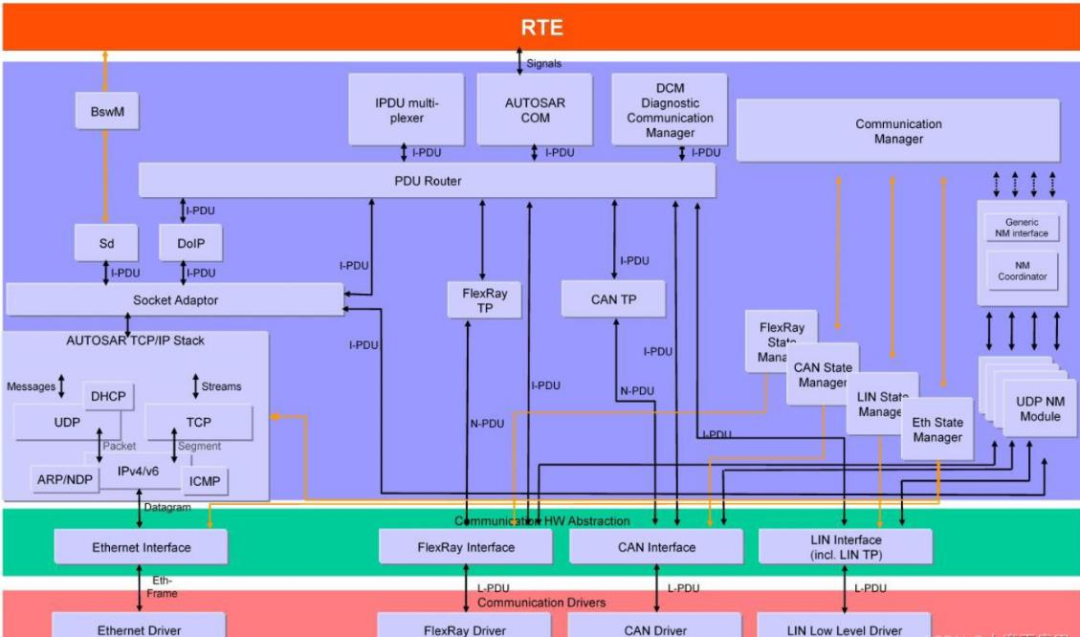

AUTOSAR軟件架構示意圖

在AUTOSAR軟件架構下，網關的路由功能根據是否經過COM → RTE → SWC處理，可分為以下兩個層級：

01. PDU路由

機制：直接基于完整的協議數據單元（PDU）進行轉發，不解析PDU內部的信號內容。

范疇：報文路由（如CAN幀轉發）、診斷路由（如DoIP報文轉發）均屬于此層級。

02. 信號路由

機制：解析PDU中的具體信號或服務，實現跨總線/域的信號映射、重組與轉換。

范疇：信號到信號的轉換（Signal to Signal）、信號到服務的轉換（Signal to Service， S2S）均屬于此層級。

診斷路由功能介紹

綜上所述，作為整車網絡的核心通信樞紐，網關需支持多層次路由能力（如PDU路由、信號路由）以滿足復雜功能需求。其中，診斷路由因其應用場景的顯著差異，需進行定制化設計與實現。主要包含以下三類：

01. OBD診斷路由

OBD診斷路由是指診斷請求源自O(shè)BD端口的診斷報文路由。根據OBD端口類型（DoIP端口或CAN端口）及使用場景，其路由實現存在差異

（1）DoIP端口路由：

典型場景：

樣件軟件更新：診斷測試儀通過DoIP端口連接網關。網關需支持DoIP CAN(FD)/LIN協議轉換：診斷請求DoIP →其他總線協議，診斷響應為其他總線協議→DoIP。

ZEV (零排放車輛) 診斷：為滿足法規對零排放車輛關鍵數據的標準化讀取與驗證要求，網關需要具備路由特定ZEV診斷服務請求至目標ECU的功能。

DoIPDoIP路由：

DoIP DoIP路由則取決于路由策略，如果車輛內部ETH節點IP不可見，需網關支持IP地址轉換（NAT）功能，以實現外部設備對內部ETH節點的訪問。反之，IP可見無需支持NAT功能，可通過交換機透傳方式直接訪問內部ETH節點

（2）CAN端口路由：

典型場景：

排放信息讀?。?/u>診斷測試儀（通常基于CAN(FD)協議）讀取排放相關數據。網關需支持CAN CAN(FD)協議轉換。

樣件軟件更新（J2534）：J2534標準設備（通常使用CAN）更新軟件。出口車輛網關必需支持 CAN擴展幀→ CAN(FD)標準幀轉換（以滿足J2534國際標準）。

特殊需求：

若OEM要求通過CAN端口（診斷儀僅支持CAN）更新整車ECU軟件，網關需支持CAN DoIP/CAN(FD)/LIN協議轉換。

上述協議轉換過程涉及安全防護機制或流量控制，無論源端和目標端總線協議是否相同（如CAN轉CAN）。若需在傳輸層（TP）進行組包與拆包，其實現方式也歸類到協議轉換的范疇。反之，若無需協議轉換或TP層處理，可采用透傳方式，其路由方式與報文路由一致，路由性能達到最優。

02. OTA診斷路由

OTA診斷路由是指路由路徑為診斷請求源自O(shè)TA Master（空中下載主控單元）。OTA（Over-the-Air）技術實現車輛軟件的遠程更新（類比手機App更新）。OTA Master作為OTA鏈路的核心車載ECU，負責存儲云端更新包并協調升級過程。其物理載體根據OEM設計，可以是TBox（遠程信息處理器）或網關自身。

（1）OTA Master作為TBox

診斷路由路徑為TBox → 網關→目標子節點ECU。與OBD診斷的DoIP端口需求一致，網關必須支持 DoIP CAN(FD)/LIN等總線協議的雙向轉換（下行請求：DoIP→其他協議；上行響應：其他協議→DoIP）。根據OEM的OTA升級策略，網關必須滿足與之匹配的性能要求，比如說OTA在極端情況下進行整車所有ECU推包，也就是說同時對整車所有ECU進行軟件更新，對于網關而言，首先必須具備并行能力，支持同時向多個不同目標ECU轉發，為了追求更快的傳輸效率，可支持隊列傳輸。其次，網關必須滿足自身在進行軟件更新時還能進行路由轉發，也就是說網關自身的診斷功能與其路由功能實現必須相互獨立。

下面對并行、隊列概念進行說明：

并行：針對不同目標ECU的診斷請求/響應，簡單理解就是同時轉發。以并行診斷請求為例，就是網關可以同時轉發多個目標ECU的診斷請求，不需要等待某個目標ECU回復診斷響應后才轉發另一個目標ECU的診斷請求。

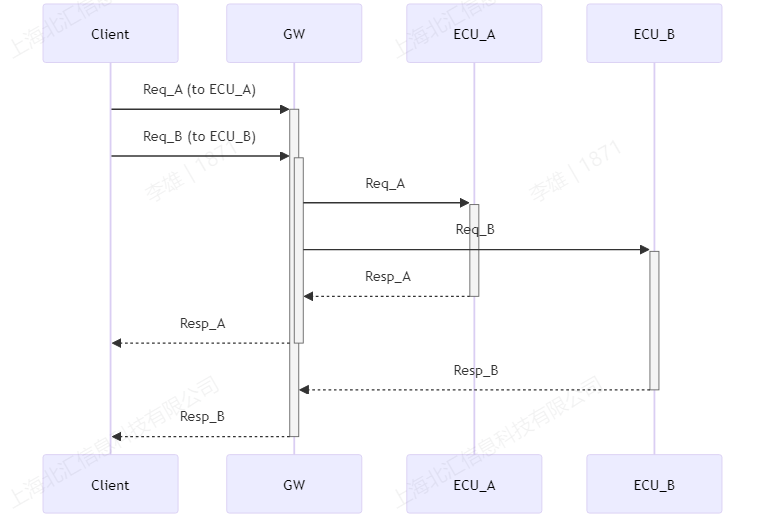

并行請求示意圖

隊列：針對相同目標ECU 的診斷請求，簡單理解就是同時接收，注意不是同時轉發。對于相同ECU地址，必須先轉發完第一個診斷請求才能轉發第二個診斷請求。滿足隊列的網關必須支持全雙工，即請求轉發與響應轉發可同時進行。

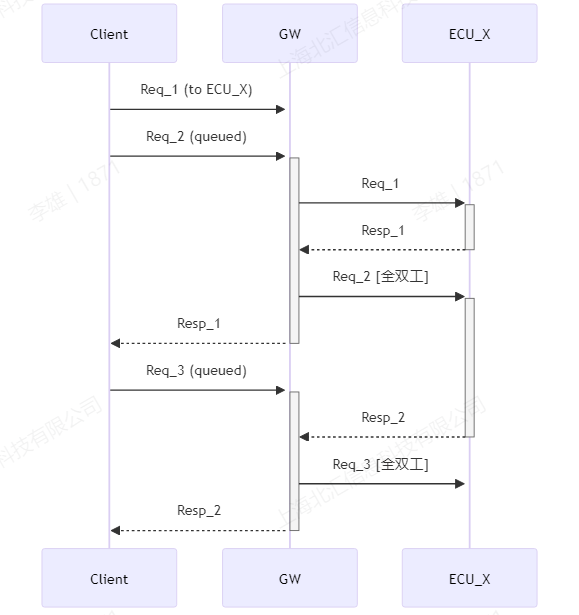

隊列請求示意圖

（2）OTA Master作為網關

OTA Master功能直接集成于網關內，此場景下，軟件下載數據流不涉及跨節點的網關診斷路由功能。更新包存儲在網關本地。作為OTA Master，網關需直接管理通過其連接的各總線（CAN(FD)/LIN）向子節點ECU傳輸更新數據（本質是網關作為源節點的點對點通信）

03. 遠程診斷路由

相較于OTA聚焦于將新軟件安全寫入車輛ECU（“寫”操作），遠程診斷的核心在于從車輛ECU讀取狀態信息、故障碼、實時參數等數據并上報至云端服務平臺（“讀”操作）。其典型特征為請求頻率高、單次傳輸數據量相對較?。ㄅcOTA軟件包相比）。對于網關功能實現而言只是緩存分配和路由策略存在些許差異，需要網關具有并行處理能力和低延遲傳輸能力（與OTA相比對緩存要求不高）。

診斷路由性能介紹

綜合前文分析，不同診斷路由方式（OBD/OTA/遠程）在網關基礎路由機制上具有高度共性，核心體現為：協議轉換能力（支持DoIP CAN(FD)/LIN等總線協議的雙向轉換）與資源池化架構（并行處理能力與緩存資源可動態共享于不同路由場景）。其性能差異主要體現在資源調度策略優化。下文將解析三大核心性能指標：通信通道分配、緩存分配策略和路由延遲。

01. 通信通道分配

通信通道是協議層虛擬化的獨立數據傳輸路徑，在診斷路由中可理解為：每個目標ECU地址的診斷會話獨占一個邏輯通道。為滿足高性能路由需求，通道分配需遵循以下核心原則：

1. 通信通道資源池的規模必須大于網關最大并行處理能力

2. 診斷請求通信通道和診斷響應通信通道必須隔離

3. 功能尋址請求需分配專用高優先級通道

02. 緩存分配策略

緩存本質是網關的硬件內存資源，其分配策略分為靜態分配和動態分配，靜態分配相較動態需預固定內存塊，轉發效率高但資源利用率低。無論采用何種策略，網關性能上限由以下硬性指標決定：

1. 最大診斷請求/響應Buffer

2. 最小診斷請求/響應Buffer個數

3. 最小診斷請求/響應RAM

下面對緩存分配及硬性指標要求進行說明：

1. 請求/響應緩存隔離：前文所述通信通道的請求/響應獨立，那么請求和響應的緩存必須隔離。

2. 最小Buffer數量定義：最小的診斷請求/響應buffer個數和網關的子節點個數相關聯，當網關并行能力滿足所有的子節點并行刷寫要求，那么最小buffer個數和并行能力匹配即可。但是實際都是性能與成本的折中，并行能力達不到要求，這時網關需要保證路由過程中不丟幀，也就是需要有buffer先存放接收到的診斷數據，等待并行傳輸有資源釋放之后再進行轉發。此時最小的診斷請求buffer個數要求至少為子節點的個數*2+1。最小診斷響應的Buffer個數和子節點個數相同即可。

3. 最大Buffer定義：最大診斷請求Buffer與整車ECU刷寫數據塊最大值關聯，最大診斷響應Buffer與整車ECU診斷響應數據最大值關聯。

4. 最小RAM定義：最小診斷請求/響應RAM則為最大診斷請求/響應buffer*最小診斷請求/響應buffer個數。

當然以上要求不是絕對的，畢竟所有ECU刷寫數據塊最大值也不一樣，實際實現需要參考所有ECU的刷寫數據塊峰值及覆蓋診斷響應數據極值，最終在滿足基本路由功能的前提下平衡性能與成本。

03. 路由延遲

路由延遲指網關處理診斷報文并完成轉發的端到端時延，是OEM的核心性能指標。比如診斷路由DoIP轉CAN(FD)，會明確要求單幀轉發的時間或者診斷請求FF轉發的時間小于10ms。針對DoIP報文路由策略，為了追求更快的路由轉發，網關可能接收到DoIP診斷請求不需要在回復ACK正響應之后才轉發，當然追求性能的同時會帶來安全風險。反之，如果網關需要在回復ACK正響應之后才轉發，則必須保證樣件的回復時間（如3ms）滿足要求，并且在達到最大的并行處理能力時同樣需要具備該回復時間要求。對于診斷響應延遲，要求與診斷請求類似（如CAN(FD)→DoIP轉發延遲≤10ms），不再贅述。

診斷路由性能測試方案介紹

上文已詳細介紹診斷路由功能，本部分將重點闡述針對網關的診斷路由性能測試方案。

01. 測試環境

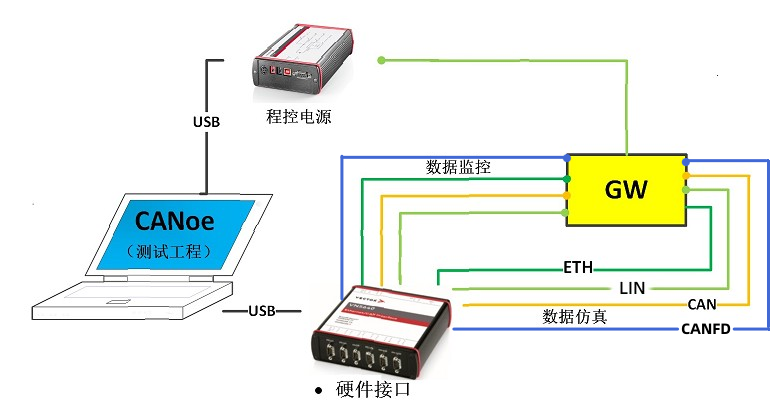

測試環境示意圖

測試環境配置簡潔明確：電源給GW網關控制器供電，采用專業測試工具進行數據仿真或采集。

02. 測試流程

使用Vector CANoe搭建自動化測試工程，為驗證診斷請求/響應轉發的功能與性能，測試框架設計如下（后續闡述均以DoIP轉CAN(FD)為例）：

Tester測試模塊

負責與網關建立TCP連接

發送DoIP診斷請求和接收DoIP診斷響應

作為測試用例流程的主開發模塊

仿真節點模塊

負責與目標子網段的所有ECU節點建立傳輸協議（TP）連接

接收CAN FD診斷請求和發送CAN FD診斷響應

DLL動態鏈接庫

負責在Tester測試模塊與仿真節點模塊之間高效傳遞數據

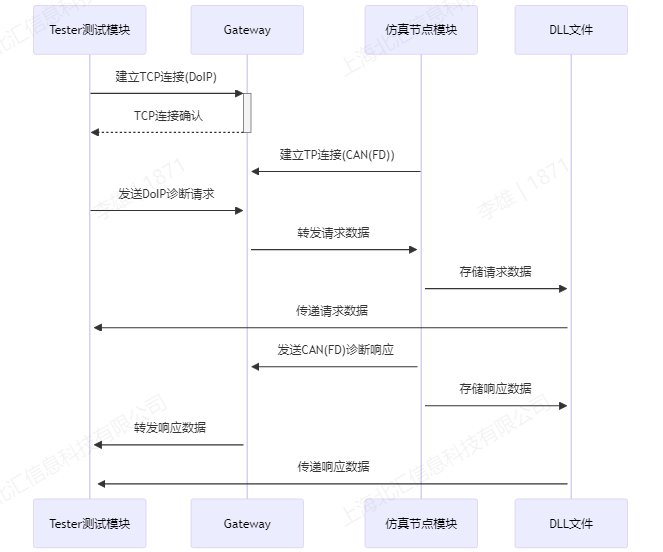

測試流程示意圖

03. 測試用例

以下列舉兩條關鍵性能測試用例：

（1）多網段并行請求/響應路由延遲測試

測試目的：驗證網關在最大并行路由情況下的轉發延遲是否滿足要求

測試方法：假如網關每個子網段的最大并行能力是3，測試并行請求轉發則根據診斷路由表在每個子網段選擇3個ECU地址仿真發送診斷請求，檢測所有診斷請求首幀轉出的時間。測試并行診斷響應則仿真發送功能尋址請求，等待功能尋址請求轉發后根據診斷路由表在每個子網段選擇3個ECU地址仿真發送診斷響應，檢測所有診斷響應轉發的時間。

測試報告實例：

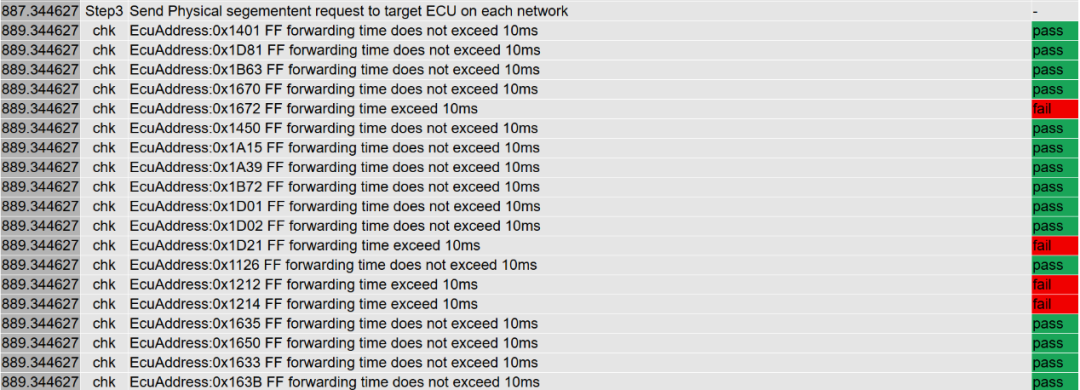

多網段并行請求路由延遲測試報告示意圖

（2）多網段并行請求及響應持續轉發測試

測試目的：驗證網關在最大并行及隊列路由情況下長時間運行的路由穩定性（模擬刷寫場景，診斷請求數據可采用36服務）

測試方法：

默認會話：

默認會話一般不支持隊列，即在默認會話下驗證最大并行情況下的路由穩定性。假如網關每個子網段的最大并行能力是3，測試則根據診斷路由表在每個子網段選擇3個ECU地址仿真發送診斷請求，每個診斷請求被路由到子網段之后仿真發送診斷響應，等待診斷響應轉發到上層網段之后再仿真發送診斷請求，以此類推測試執行5min，檢測過程中的所有診斷請求和響應轉發是否正常。

編程會話：

驗證最大并行及隊列情況下的路由穩定性。假如網關每個子網段的最大并行能力是3，測試則根據診斷路由表在每個子網段選擇3個ECU地址仿真隊列發送診斷請求，每個診斷請求被路由到子網段之后仿真發送診斷響應，等待診斷響應轉發到上層網段之后再仿真發送診斷請求，以此類推測試執行5min，檢測過程中的所有診斷請求和響應轉發是否正常。

測試報告實例：

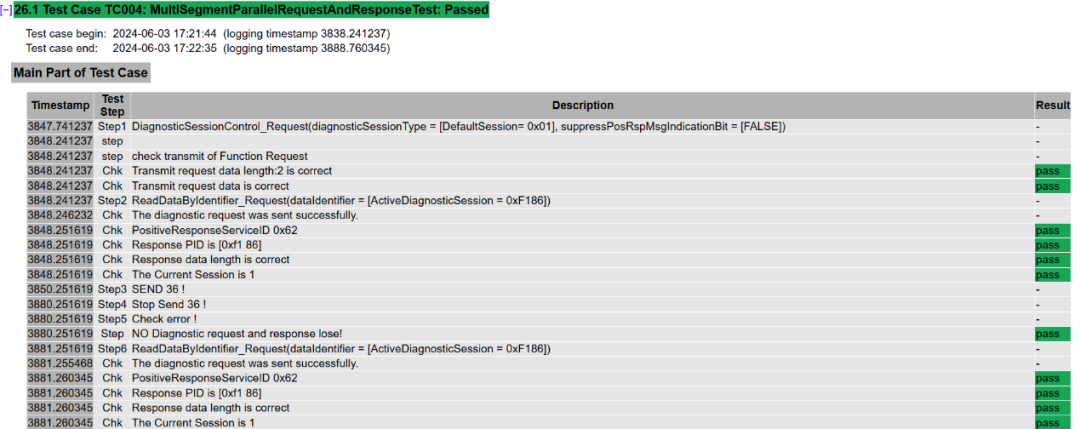

默認會話-多網段并行請求及響應持續轉發測試示意圖

總結

至此，我們已完成診斷路由功能及其性能測試方案的核心內容闡述。

北匯信息始終緊跟汽車網關技術前沿，依托與眾多OEM的深度合作，深入理解各類網關路由策略與設計需求，在汽車電子測試領域積累了豐富的實踐經驗。如您有更深入的測試需求，歡迎隨時與我們聯系。

下期預告：我們將聚焦網關通信路由功能，詳細解析：

報文路由

信號路由

S2S (信號到服務路由)

敬請關注！

注：部分圖片來自Vector。
