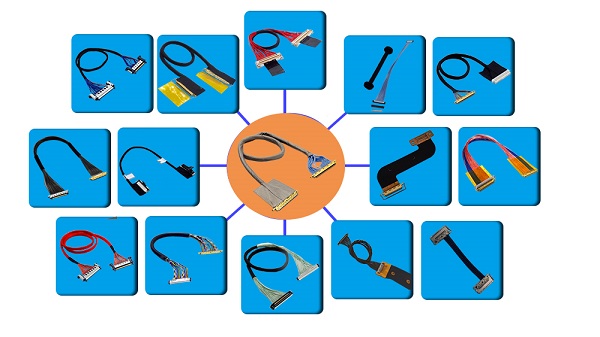

在如今的小型化電子設備中，無論是可穿戴設備、微型傳感模塊，還是高頻射頻前端，極細同軸線束（micro coaxial cable） 都逐漸成為高速信號傳輸?shù)年P(guān)鍵選擇。它不僅能在有限的空間內維持良好的電氣性能，還能為系統提供必要的屏蔽能力。然而，在狹小空間里進行布線時，如果缺少合理的結構設計與應力釋放方案，往往會引發信號衰減、接頭疲勞斷裂或屏蔽層破損等問題。

接下來，我們從 布線設計、應力釋放 和 工藝驗證 三個方面，分享一些在小體積設備中行之有效的技巧。

一、布線設計要點：
1.1、避免過度彎折：極細同軸線束的結構較為脆弱，特別是在接頭處。如果彎曲半徑過小，容易導致內導體或屏蔽層受力不均。設計時應盡量保持平滑過渡，避免急彎或折角。
1.2、合理走向與分層：在小體積設備內部，線束常常需要跨越不同區域。此時應優先選擇最短且順暢的路徑，同時注意不同線束之間保持間距，避免相互擠壓或摩擦。
1.3、屏蔽層完整性：極細同軸線束的優勢在于其良好的屏蔽效果，但如果布線過程中受到過大機械應力，屏蔽層可能受損，從而影響阻抗一致性與信號完整性。因此布線時應避免過度壓迫或拉伸。

二、應力釋放設計技巧
2.1、接頭處的緩沖處理：在連接端與線束的過渡區域，可以通過環氧膠、柔性硅膠或熱縮管進行加強。這樣能夠把外部拉力分散，避免應力直接集中在最脆弱的焊接點上。
2.2、機械固定與夾持：在接頭一定距離之外，應設置夾持點或固定支撐，使線束在受到拉扯或振動時，優先由夾具承受力，而不是接頭本身。夾持時要注意采用柔性材料，避免損傷線纜表面。
2.3、預留合適余量：不要把線纜拉得過緊，應在布線時保留一定的弧度與緩沖。這樣能夠有效吸收熱膨脹、振動以及裝配誤差帶來的微小位移。

三、工藝與驗證環節的關注點
3.1、工藝潔凈度：在應力釋放材料（如膠體或熱縮管）施工前，應確保線束表面清潔無油污，以保證粘附牢固。
3.2、疲勞與振動測試：在樣機階段，應進行彎折、拉力和振動測試，以驗證應力釋放設計的可靠性。通過這些驗證，可以提前發現潛在失效點。
3.3、兼顧電氣與機械性能：設計應力釋放結構時，既要保證機械可靠性，也要避免破壞線束的同軸結構，從而保持信號傳輸?shù)耐暾耘c一致性。

在小體積設備中應用極細同軸線束時，布線和應力釋放設計同樣重要。只有在合理規劃走向、控制彎曲半徑的同時，做好接頭的緩沖與整體固定，才能在緊湊空間內實現既穩定又高效的高速傳輸。通過在工藝與驗證環節的進一步把關，可以顯著提升設備的長期可靠性。
我是【蘇州匯成元電子科技】，專注于極細同軸線束的設計與制造，歡迎與電子發燒友社區的工程師們交流更多應用與實踐經驗！
