在當今高分辨率顯示與移動終端中，MIPI DSI（Display Serial Interface） 已成為顯示控制的核心接口。無論是智能手機、平板電腦，還是車載顯示與工業屏，都需要通過 DSI 實現高速、高穩定的數據傳輸。然而，隨著傳輸速率不斷提升，信號完整性和抗干擾能力成為系統設計的關鍵問題。那要如何保障 DSI 信號傳輸?shù)目煽啃?？答案往往離不開一種關鍵線束元件：極細同軸線束（micro coaxial cable）。

一、DSI信號傳輸?shù)奶魬?zhàn)

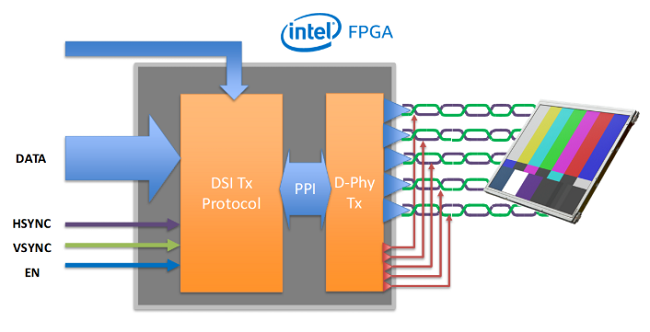

DSI 接口是一種高帶寬、低功耗的串行傳輸方式，常由一個時鐘通道（Clock Lane）和多條數據通道（Data Lane）組成。隨著顯示分辨率和刷新率的提升，DSI 的數據速率通?？蛇_(dá) 1~4Gbps 甚至更高；然而，在這種高速環境下，信號傳輸會遇到以下問題：
1.1、信號衰減與損耗：當傳輸頻率上升，線纜的插入損耗、介質損耗都會顯著增加，導致眼圖閉合、誤碼率上升。
1.2、阻抗不匹配：如果線束、連接器或 PCB 走線的阻抗不一致，就會出現反射與回波，破壞信號完整性。
1.3、電磁干擾（EMI）問題：設備內部空間緊湊，多個高速信號線并行布設極易產生串?dāng)_。
1.4、機械與環境可靠性：頻繁彎折、振動或溫度變化，都可能導致屏蔽層疲勞或?qū)w性能劣化。
這些挑戰決定了，普通排線或FPC已難以滿足高速DSI傳輸需求，必須采用更優結構的傳輸介質。

二、極細同軸線束：DSI傳輸?shù)睦硐脒x擇
2.1、高速性能優越：
極細同軸線束由中心導體、絕緣層、金屬屏蔽層及外護套組成，每根線形成獨立的傳輸通道。其同軸結構天生具備出色的高頻特性，信號能在 GHz 級頻率下穩定傳輸，大幅降低串?dāng)_與反射。
2.2、優秀的屏蔽與抗干擾能力：
相比雙絞線或FPC，極細同軸線束外層的金屬編織與箔層屏蔽可實現近乎全方位的電磁隔離，有效抑制外部 EMI 和內部 Crosstalk（串?dāng)_）。對于高速差分信號尤為重要，尤其在 DSI 多通道并行傳輸時，能顯著改善系統的信號完整性。
2.3、柔性與安裝便利性：
Micro coax 線束直徑通常僅 0.3~0.5mm，具備極高柔性和輕量化優勢。它能輕松適應狹小空間和復雜走線環境，特別適用于可折疊設備、筆電屏幕模組或車載顯示系統。
2.4、阻抗控制精準：
極細同軸線束的特征阻抗（一般為 50Ω 或 100Ω 差分）可以在生產過程中嚴格控制，使整個傳輸鏈路保持阻抗連續性。這一點對于 DSI 高速數據鏈路尤為關鍵，可有效減少反射與眼圖抖動。
2.5、支持更長距離與更高分辨率：
在相同條件下，micro coax 的插入損耗遠低于 FPC，因而可以支持更長的傳輸距離和更高的數據速率。例如，在4K甚至8K級顯示中，微細同軸線束已成為標準配置之一。

三、DSI系統中應用極細同軸線束的關鍵要點
3.1、阻抗匹配設計：線束、連接器與PCB走線應在阻抗上保持連續，減少反射與損耗。
3.2、長度與布局控制：DSI信號路徑應盡量短、彎曲半徑要大，避免尖銳折彎引起的機械應力。
3.3、屏蔽接地優化：多層屏蔽可增強抗干擾能力，確保接地完整、減少電位差。
3.4、材料選型：優選低介電損耗（Low Dk/Df）的絕緣材料與鍍銀導體，降低高頻衰減。
3.5、連接器選擇：與極細同軸線束匹配的高密度連接器（如 I-PEX 系列）可保持低插損與高可靠性。

四、應用場景舉例
在智能手機中，主控芯片與OLED屏幕之間的距離往往只有幾厘米，但速率可達數Gbps。若使用普通排線，極易受到電磁干擾或出現信號衰減。采用極細同軸線束后，不僅屏蔽效果出色，還能提升EMI裕度和信號穩定性；類似地，在車載中控屏、工業相機、平板電腦中，micro coax線束也被廣泛應用，用于連接主板與顯示模組、攝像頭模組等高速接口，確保在高溫、震動環境下依然保持可靠傳輸。

在 DSI 高速信號傳輸場景中，極細同軸線束憑借其優異的高頻特性、良好的屏蔽性能、柔性安裝性和阻抗可控性，成為保障系統穩定運行的關鍵部件。隨著顯示接口帶寬不斷提升，micro coax 線束將持續在高分辨率顯示、AR/VR終端、車載顯示模組中扮演更重要角色。
我是【蘇州匯成元電子科技】，我們致力于高速信號互連解決方案，期待與電子發燒友們共同探討極細同軸線束在DSI與高速視覺系統中的更多設計與實踐經驗！
