TPSM656x0 是 3A、2A、1A、65V（70V 容差）輸入同步降壓 DC/DC 功率模塊系列，將功率 MOSFET、集成電感器和無源器件集成在緊湊且易于使用的 5.8mm × 5.2mm × 2.93mm、19 引腳增強型 HotRod QFN 封裝中。TPSM656x0 具有 3.3V 和 5V 的引腳可選固定輸出電壓以及 1V 至 24V 的可調輸出電壓，旨在在較小的 PCB 占用空間內快速輕松地實現低 EMI 設計。該模塊只需要輸入和輸出濾波電容器即可完成設計，并消除了設計過程中的磁性和補償部件選擇。引腳可選的 ±5% 或 ±10% 雙隨機擴頻 （DRSS） 通過三角和偽隨機調制的組合顯著降低峰值輻射，同時保持非常低的輸出電壓紋波。
*附件：tpsm65630.pdf

特性

• 多功能同步降壓 DC/DC 模塊
  • 集成 MOSFET、電感器和控制器
  • 3V 至 65V 寬輸入電壓范圍
  • 40ns（最大）的低最小導通時間可在2.2MHz時實現36V至3.3V轉換
  • –40°C 至 150°C 結溫范圍
  • 5.80mm × 5.20mm × 2.93mm 增強型 HotRod? QFN 封裝，帶裸露電感
  • 頻率可在 300kHz 至 2.2MHz 之間調節
• 在整個負載范圍內實現超高效率

  • 24VIN、5VOUT、400kHz 時峰值效率為 92%

  • 2.5μA PFM 空載輸入電流
• 針對超低 EMI 要求進行了優化
  • 促進 CISPR 11 B 類合規性
  • 模式引腳可配置 ±5% 或 ±10% 雙隨機擴頻，降低峰值輻射
  • 增強型 HotRod QFN 封裝，具有對稱引腳排列
  • 引腳可配置400kHz和2.2MHz
  • 引腳可配置的 AUTO 或 FPWM作
• 輸出電壓和電流選項
  • 3.3V 或 5V VOUT 固定輸出型號
  • 輸出電壓可調范圍為 1V 至 24V
  • 3A、2A、1A 輸出電流選項
• 固有的保護功能，設計堅固
  • 精密使能輸入和漏極開路電源良好指示器，用于排序、控制和 VIN UVLO
  • 過流和熱關斷保護

參數

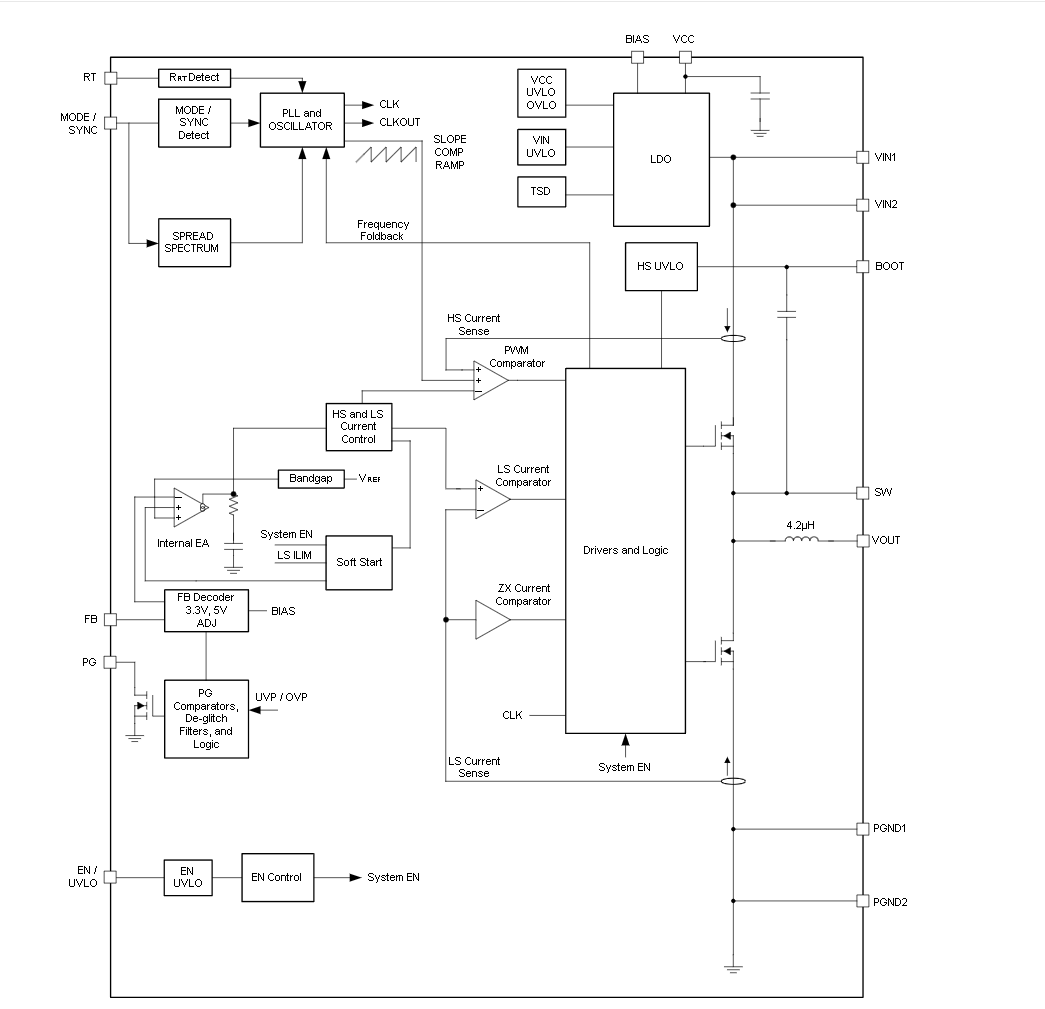

方框圖

?1. 核心特性?

• ?寬輸入電壓范圍?：3V至65V（耐壓70V），支持1V至24V可調輸出，提供3A/2A/1A電流選項。
• ?高集成度?：集成MOSFET、電感、控制器及被動元件，采用5.8mm×5.2mm×2.93mm HotRod? QFN封裝，簡化PCB設計。
• ?高效與低功耗?：峰值效率>92%（24V輸入至5V輸出），待機電流低至2.5μA（PFM模式）。
• ?低EMI設計?：支持±5%/±10%雙隨機擴頻調制（DRSS），符合CISPR 11 Class B標準。
• ?靈活配置?：
  • 引腳可選固定輸出（3.3V/5V）或可調輸出（1V-24V）。
  • 開關頻率可調（300kHz-2.2MHz），支持外部時鐘同步。
  • 工作模式可選（AUTO/FPWM）。

?2. 關鍵功能?

• ?保護機制?：
  • 精確使能（EN/UVLO）與開漏電源良好（PGOOD）指示。
  • 過流、熱關斷保護及打嗝模式（Hiccup）故障恢復。
• ?控制特性?：
  • 電流模式控制架構，最小導通時間30ns，支持高轉換比與快速瞬態響應。
  • 軟啟動時間5.3ms，避免啟動沖擊。

?3. 典型應用?

• 工業運輸、工廠自動化、醫療成像、測試設備、航空航天、機器人等嚴苛環境。

?4. 設計支持?

• ?引腳配置?：19引腳QFN封裝，對稱布局優化EMI。
• ?文檔支持?：提供詳細電氣特性、熱性能參數、布局建議及典型應用電路。
