LMR60410-Q1 是一款 3V 至 36V （42V 瞬態）、1A 同步降壓轉換器，專為汽車應用而設計。LMR60410-Q1 采用超緊湊的 2.5mm × 2mm HotRod QFN-9 封裝，提供擴頻變體，可提供可潤濕側翼，可降低電感并實現低電磁干擾 （EMI） 性能，從而促進汽車和其他噪聲敏感設計的認證。所有器件型號都能夠通過在輸出電壓節點、反饋和接地之間包括一個電阻分壓器，實現 1V 至 20V 的輸出電壓范圍。該器件的每種變體還能夠通過將輸出電壓節點直接連接到反饋引腳來提供固定的輸出電壓。器件比較表提供了有關固定輸出電壓選項的詳細信息。電流模式控制架構具有30ns（典型值）的最小導通時間，可在高頻下實現高轉換比、輕松的環路補償、快速瞬態響應以及出色的負載和線路調節。漏極開路電源良好輸出有助于滿足電源排序要求。LMR60410-Q1 的 MODE/SYNC 引腳允許用戶在工作模式之間進行選擇。強制脈寬調制 （FPWM） 模式可在負載兩端實現恒定的開關頻率，而自動模式允許在脈寬調制 （PWM） 和脈沖頻率調制 （PFM） 開關之間無縫過渡。在自動模式下，LMR60410-Q1僅消耗5μA的靜態電流，從而在所有負載下實現高效率。幾乎不需要外部元件，從而實現緊湊的PCB布局。LMR60410-Q1 是引腳兼容器件系列的一部分，電流水平范圍為 0.6A 至 6A。
*附件：lmr60410-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 器件溫度等級 1：–40°C 至 125°C 環境工作溫度范圍
• 寬工作輸入電壓：3V 至 36V（絕對最大值 42V）
• 引腳可編程輸出電壓選項提供固定 3.3V/ADJ 和 5V/ADJ
  • 可調輸出電壓范圍為 1V 至 20V
• 低最小tON （典型值為30ns）
• 針對低電磁干擾 （EMI） 要求進行了優化：
  • 低電感HotRod? QFN封裝
  • 提供高級擴頻選項
• 可編程開關頻率范圍為 200kHz – 2.2MHz
• 提供 FPWM、PFM 或外部頻率同步
• 超低靜態電流
  • 關斷電流：0.65μA
  • 待機電流：5μA
• 專為可擴展電源而設計
  • 與 LMR60406-Q1、LMR60420-Q1、LMR60430-Q1 和 LMR60440-Q1 引腳兼容
• 用于電源排序的電源良好輸出

參數

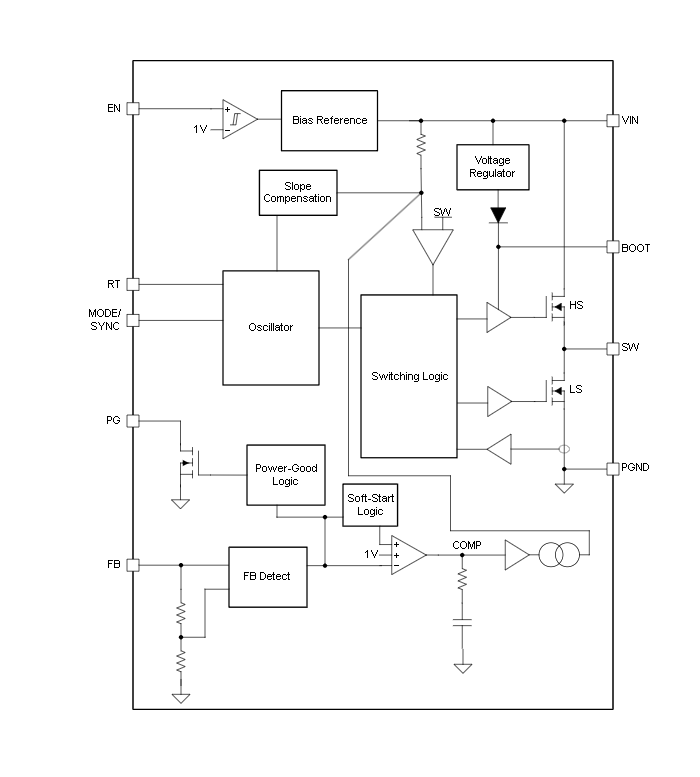

方框圖

?LMR60410-Q1 同步降壓轉換器技術文檔總結?

?1. 產品概述?
LMR60410-Q1是德州儀器（TI）推出的汽車級同步降壓轉換器，具有以下核心特性：

• ?輸入電壓范圍?：3V至36V（瞬態耐受42V）
• ?輸出電流?：1A
• ?封裝?：2.5mm × 2mm HotRod? QFN-9封裝，優化低EMI和高功率密度
• ?功能安全?：支持ISO 26262功能安全設計，提供相關文檔

?2. 關鍵特性?

• ?寬電壓與溫度范圍?：
  • AEC-Q100 Grade 1認證（-40°C至125°C環境溫度）
  • 可調輸出電壓（1V至20V）或固定輸出（3.3V/5V）
• ?低功耗與高效能?：
  • 待機電流5μA，關斷電流0.65μA
  • 支持FPWM（強制脈寬調制）、PFM（脈沖頻率調制）和外部時鐘同步
• ?EMI優化?：
  • 內置擴頻技術，降低電磁干擾
  • 開關頻率可編程（200kHz至2.2MHz）

?3. 應用場景?

• 汽車信息娛樂系統
• 高級駕駛輔助系統（ADAS）
• 車身電子控制模塊

?4. 功能模塊詳解?

• ?反饋控制?：通過FB引腳支持固定/可調輸出電壓，反饋?zhàn)杩箼z測自動切換模式。
• ?保護機制?：
  • 過流保護（峰值/谷值電流限制）及打嗝模式（Hiccup Mode）
  • 熱關斷（165°C閾值）
  • 輸入過壓保護（OVP）和欠壓鎖定（UVLO）
• ?電源管理?：
  • 軟啟動時間6ms（典型值）
  • 開漏Power-Good（PG）引腳用于電源時序監控

?5. 引腳與配置?

• ?關鍵引腳功能?：
  • EN（使能）、RT（頻率設置）、MODE/SYNC（模式選擇/同步）
  • BOOT（高側驅動供電）、SW（開關節點）
• ?典型電路?：需外接電感、輸入/輸出電容及反饋電阻（可調輸出時）。

?6. 電氣特性?

• ?效率與損耗?：
  • 高側MOSFET導通電阻245mΩ（典型值）
  • 低側MOSFET導通電阻205mΩ（典型值）
• ?動態響應?：最小導通時間30ns，支持高降壓比應用。

?7. 設計支持?

• 提供布局指南（如低電感PCB設計）
• 兼容LMR604xx-Q1系列其他型號（0.6A至6A），引腳兼容便于升級

?8. 文檔與認證?

• 包含完整的功能框圖、時序圖和典型應用電路
• 符合AEC-Q100標準，適用于汽車安全關鍵應用

?總結?：LMR60410-Q1是一款高集成度、低EMI的汽車級降壓轉換器，通過靈活的配置選項和多重保護機制，滿足嚴苛的汽車電子需求，尤其適合空間受限且對噪聲敏感的設計。
