該器件是一款單片、14A、同步降壓轉換器，集成了MOSFET，可實現高效率，并以最少的外部元件數量為空間敏感的電源系統提供易用性。該TPS51375H采用 D-CAP3 控制模式，可提供快速瞬態響應以及出色的線路和負載調節功能，并具有內部補償功能。ULQ 延長電池壽命功能對于在低功耗作下延長電池壽命非常有利。大占空比作大大提高了輸入電壓低時的負載瞬態性能。

其他功能包括差分遙感、實現高輕負載效率的節能模式作、用于進一步優化輕負載效率的 VCC 切換功能以及用于在低輸出電壓下改善負載瞬態的車身制動。TPS51375H 支持 Intel Meteor Lake 和 Arrow Lake 平臺中的VCCPRIM_VNNAON電源軌。
*附件：tps51375h.pdf

該TPS51375H集成了電源良好指示燈，并提供輸出放電功能。該器件提供完整的保護，包括 OVP、UVP、OCP、OTP 和 UVLO。該器件采用19引腳、3.0mm×4.0mm HotRod封裝，額定結溫為–40°C至125°C。

特性

• 4.5V 至 24V 輸入電壓范圍
• 0.6V 至 2V 輸出電壓
• 集成10mΩ和5mΩ FET
• 支持14A連續輸出電流
• 270uA 低靜態電流
• ±1% 參考電壓精度 （25°C）
• D-CAP3? 控制模式架構控制，可實現快速瞬態響應，優化 0.77V 輸出
• 支持POSCAP和所有MLCC輸出電容器
• 差分遙感
• ULQ? 延長了系統待機期間的電池壽命
• 內置輸出放電功能
• 集成電源良好指示器
• 固定 600kHz 開關頻率
• 29A 固定 OC 限制
• 固定 1.0ms 軟啟動時間
• 大占空比作
• 逐周期過流保護
• 鎖存輸出 OV 和紫外線防護
• 非鎖存 UVLO 和 OT 保護
• –40°C 至 125°C 工作結溫
• 19引腳、3.0mm×4.0mm、HotRod? WQFN封裝

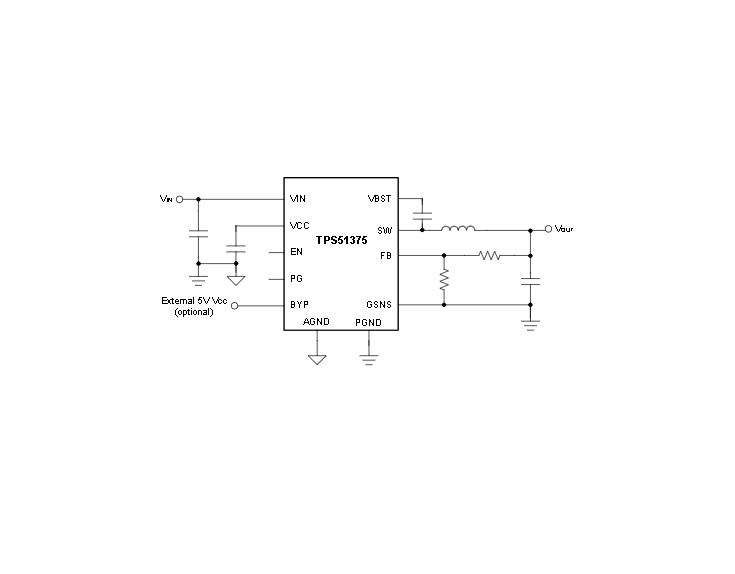

參數

方框圖

?1. 產品概述?
TPS51375H是德州儀器（TI）推出的一款高性能同步降壓轉換器，具有以下核心特性：

• ?輸入電壓范圍?：4.5V至24V
• ?輸出能力?：0.6V至2V可調，支持14A連續電流（峰值29A）
• ?控制模式?：D-CAP3?架構，提供快速瞬態響應，無需外部補償
• ?集成組件?：10mΩ（高側）和5mΩ（低側）MOSFET，減少外部元件數量
• ?效率?：輕載時采用Eco-mode，效率高達90%（典型值）

?2. 關鍵特性?

• ?高精度?：±1%參考電壓精度（25°C）
• ?低功耗?：待機電流僅3μA（EN禁用時）
• ?保護功能?：
  • 過壓（OVP）、欠壓（UVP）、過流（OCP）、過熱（OTP）保護
  • 輸出放電功能（50Ω內阻）
• ?封裝?：19引腳WQFN（3.0mm×4.0mm），支持高溫環境（-40°C至125°C）

?3. 典型應用場景?

• 筆記本電腦、平板電腦電源管理
• 工業PC和單板計算機
• 無人機及分布式電源系統

?4. 設計要點?

• ?遠程電壓檢測?：通過FB和GSNS引腳實現，改善負載瞬態性能。
• ?軟啟動?：固定1ms時間，避免啟動沖擊。
• ?輸出電容選擇?：推薦低ESR陶瓷電容（如MLCC），容量需根據負載調整。

?5. 附加功能?

• ? 電源就緒指示（PG） ?：開漏輸出，用于監控輸出電壓狀態。
• ?VCC旁路?：支持外部5V供電以提升效率。

?6. 文檔結構?

• 包含詳細引腳定義、電氣特性曲線（如效率、溫度影響）、典型應用電路及布局建議。
• 提供WEBENCH?工具鏈接，支持自定義設計優化。

?注?：完整設計需參考數據手冊中的絕對最大額定值、熱性能參數及保護機制閾值。
