柵極驅動器是連接控制芯片和功率開關、實現高低壓隔離的安全橋梁。在電子電力系統中，無論是新能源汽車的電驅電控、光伏逆變器、工業變頻器，其核心都離不開柵極驅動器的精準控制。

AiP4427是一款低電壓、高速的1.5A雙路功率MOSFET和IGBT驅動器。邏輯輸入兼容CMOS和TTL信號，最低電壓可達-5V，主要實現將兩路常壓輸入轉換為兩路高壓輸出，在全電壓單位內具有交直流參數穩定的特點。輸入輸出同相，兩路相互獨立互不干擾，對功率開關充放電時，兩通道具有匹配的傳播延遲，確保同步開關。

主要特點

高輸出峰值電流：1.5A（VDD=18V）

寬邏輯輸入電壓范圍：-5V~VDD+0.3

低輸出阻抗：≤5Ω（VDD=18V，Io+=-10mA）

輸入高低電平：VIH≥2.4V，VIL≤0.8V

電源靜態電流：≤1mA

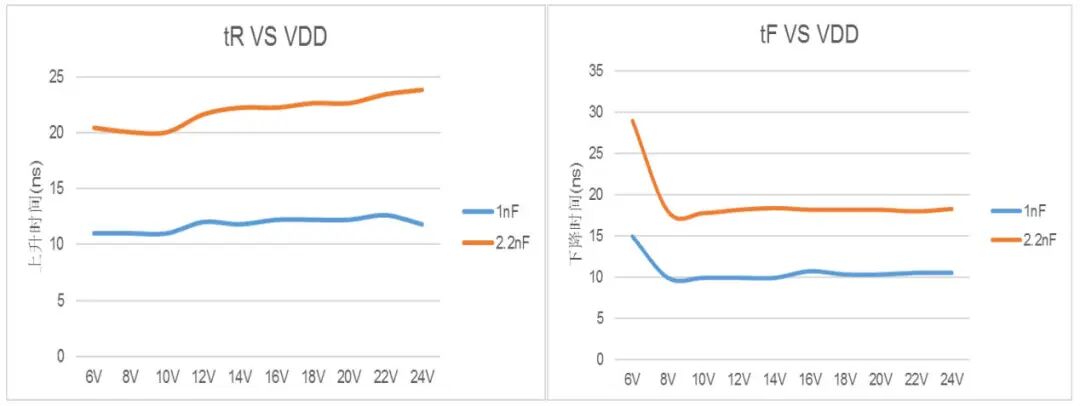

上升/下降時間：≤30ns(CL=1000pF)

傳輸延遲時間：≤50ns(CL=1000pF)

輸入輸出同相；

封裝形式：SOP8

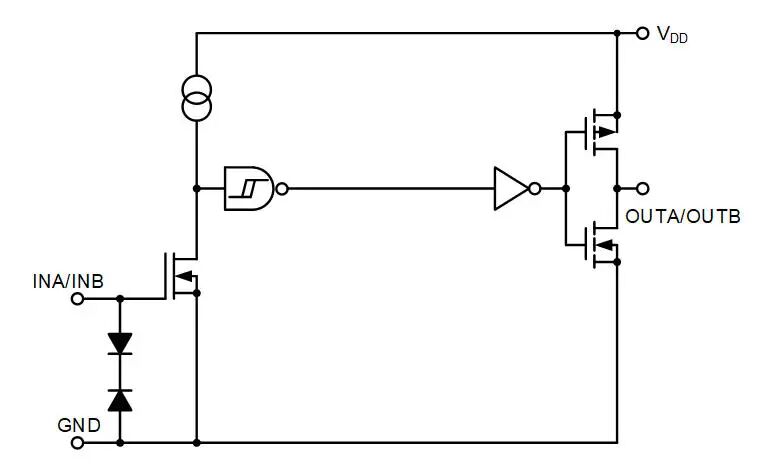

功能框圖

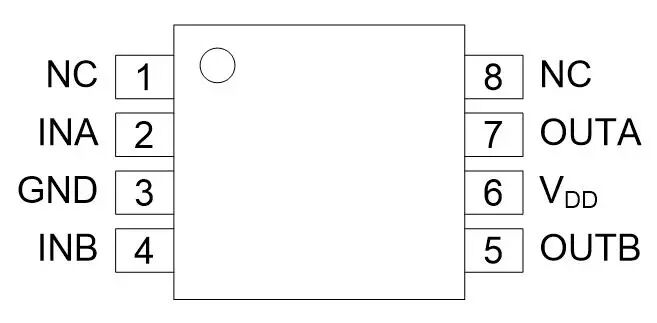

引腳排列圖

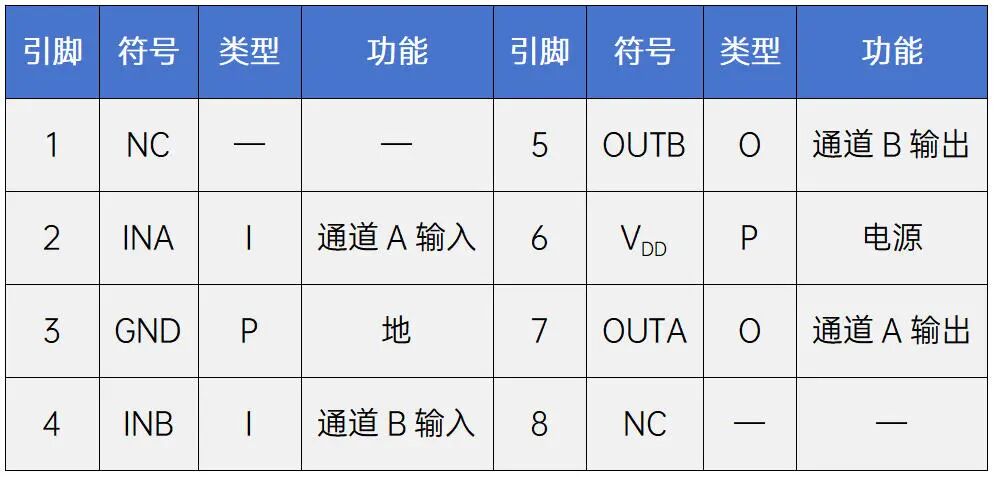

引腳說明

應用領域

結語

AiP4427是一款高性能MOSFET和IGBT驅動芯片，打破了傳統驅動芯片開關損耗大，驅動能力不足的問題。擁有寬電壓工作范圍，兼容負壓輸入，適應多種電源環境，全電壓范圍內交直參數穩定；高驅動電流，可快速對功率開關充放電，提升開關速度和效率；具備抗鎖死能力，在驅動能力、響應速度和系統可靠性方面表現突出。
