UCC27624V是一款雙通道、高速、低側柵極驅動器，可有效驅動 MOSFET、IGBT 和 SiC 功率開關。UCC27624V具有 5A 的典型峰值驅動強度，可減少電源開關的上升和下降時間，降低開關損耗并提高效率。該器件的快速傳播延遲（典型值為 17ns）通過提高系統的死區時間優化、脈沖寬度利用率、控制環路響應和瞬態性能，從而產生更好的功率級效率。

UCC27624V可以在其輸入端處理–10V，這提高了具有中等接地反彈的系統的魯棒性。輸入與電源電壓無關，可以連接到大多數控制器輸出，以實現最大的控制靈活性。獨立的使能信號允許獨立于主控邏輯控制功率級。在發生系統故障時，柵極驅動器可以通過將使能拉低來快速關閉。許多高頻開關電源在功率器件的柵極處都會出現噪聲，噪聲會注入柵極驅動器的輸出引腳，從而導致驅動器發生故障。該器件的瞬態反向電流和反向電壓能力使其能夠承受功率器件或脈沖變壓器柵極上的噪聲，并避免驅動器故障。
*附件：ucc27624v.pdf

該UCC27624V還具有欠壓鎖定 （UVLO） 功能，可提高系統穩健性。當沒有足夠的偏置電壓來充分增強功率器件時，柵極驅動器輸出由強大的內部下拉MOSFET保持低電平。

特性

• 每個通道的典型 5A 峰值源電流和灌電流
• 能夠處理–10V的輸入和使能引腳
• 能夠處理–2V瞬變的輸出
• 絕對最大VDD電壓：30V
• 9.5V 至 26V 的寬 VDD 工作范圍，帶 UVLO
• 兩個獨立的柵極驅動通道
• 每個輸出的獨立使能功能
• 用于高抗噪性的遲滯邏輯閾值
• 獨立于VDD的輸入門限（TTL兼容）
• 快速傳播延遲（典型值為 17ns）
• 快速上升和下降時間（典型值為 6ns 和 10ns）
• 兩個通道之間的1ns典型延遲匹配
• 兩個通道可以并聯以獲得更高的驅動電流
• SOIC8 和 VSSOP8 PowerPAD? 封裝選項
• 工作結溫范圍為 –40°C 至 150°C

參數

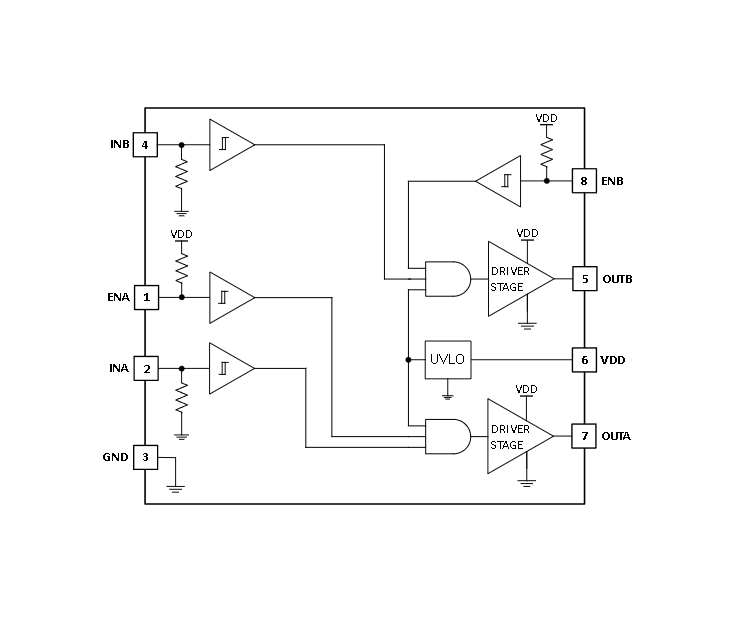

方框圖

?1. 核心特性?

• ?高驅動能力?：每通道典型峰值驅動電流5A（源/吸），支持快速開關，降低功率器件損耗。
• ?寬電壓范圍?：工作電壓9.5V至26V，絕對最大耐壓30V，適應多種電源設計場景。
• ?抗干擾設計?：
  • 輸入/使能引腳耐壓-10V，輸出耐-2V瞬態，增強噪聲環境下的可靠性。
  • 1V典型滯回閾值（TTL兼容），提升噪聲免疫力。
• ?快速響應?：傳播延遲17ns（典型），上升/下降時間6ns/10ns（典型），通道間延遲匹配僅1ns。
• ?靈活配置?：雙通道可獨立控制或并聯使用以提升驅動電流。

?2. 關鍵功能模塊?

• ?輸入與使能邏輯?：
  • 輸入引腳（INA/INB）默認內部下拉，懸空時輸出保持低電平。
  • 使能引腳（ENA/ENB）默認內部上拉，懸空時通道啟用，支持-10V耐壓。
• ?輸出級?：
  • 混合推挽結構（N/P溝道MOSFET并聯），優化米勒平臺期間的峰值電流輸出。
  • 支持軌到軌輸出，低阻抗設計（ROH=8.5Ω典型，ROL=1.1Ω典型）。
• ?保護機制?：
  • UVLO（欠壓鎖定）：8V開啟閾值（500mV滯回），欠壓時強制輸出低電平。
  • ESD防護：HBM 2kV，CDM 1kV。

?3. 典型應用場景?

• ?電源系統?：SMPS、PFC、DC/DC轉換器、太陽能電源。
• ?電機驅動?：高效控制功率開關。
• ?脈沖變壓器驅動?：支持雙極性對稱驅動，無需整流二極管。

?4. 封裝與規格?

• ?封裝選項?：SOIC-8（4.9mm×3.91mm）、VSSOP-8（3mm×3mm，帶PowerPAD?）。
• ?溫度范圍?：-40°C至150°C結溫。
• ?熱性能?：SOIC-8的θJA=48.9°C/W，VSSOP-8的θJA=126.4°C/W。

?5. 設計優勢?

• ?兼容性?：引腳兼容TI舊款驅動器（如UCC27324），便于升級。
• ?效率優化?：快速開關減少死區時間，提升系統瞬態響應。
• ?可靠性?：輸入/輸出耐負壓設計，適應復雜噪聲環境。

?注?：本文檔為德州儀器（TI）UCC27624V的完整數據手冊，涵蓋電氣特性、時序圖、典型應用電路及布局建議，適用于高頻率、高可靠性功率開關設計。
