UCC27624V-Q1 是一款雙通道、高速、低側柵極驅動器，可有效驅動 MOSFET、IGBT 和 SiC 功率開關。UCC27624V-Q1 的典型峰值驅動強度為 5A，可減少電源開關的上升和下降時間，降低開關損耗并提高效率。該器件的快速傳播延遲（典型值為 17ns）通過提高系統的死區時間優化、脈沖寬度利用率、控制環路響應和瞬態性能，從而產生更好的功率級效率。
*附件：ucc27624v-q1.pdf

UCC27624V-Q1 可以在其輸入端處理 –10V，這提高了具有中等接地反彈系統的魯棒性。輸入與電源電壓無關，可以連接到大多數控制器輸出，以實現最大的控制靈活性。獨立的使能信號允許獨立于主控邏輯控制功率級。在發生系統故障時，柵極驅動器可以通過將使能拉低來快速關閉。許多高頻開關電源在功率器件的柵極處都會出現噪聲，噪聲會注入柵極驅動器的輸出引腳，從而導致驅動器發生故障。該器件的瞬態反向電流和反向電壓能力使其能夠承受功率器件或脈沖變壓器柵極上的噪聲，并避免驅動器故障。

UCC27624V-Q1 還具有欠壓鎖定 （UVLO） 功能，可提高系統穩健性。當沒有足夠的偏置電壓來充分增強功率器件時，柵極驅動器輸出由強大的內部下拉MOSFET保持低電平。

特性

• 符合汽車應用標準
• 符合 AEC-Q100 標準
  • 設備溫度等級 1
• 每個通道的典型 5A 峰值源電流和灌電流
• 能夠處理–10V的輸入和使能引腳
• 能夠處理–2V瞬變的輸出
• 絕對最大VDD電壓：30V
• 9.5V 至 26V 的寬 VDD 工作范圍，帶 UVLO
• 用于高抗噪性的遲滯邏輯閾值
• 獨立于VDD的輸入門限（TTL兼容）
• 快速傳播延遲（典型值為 17ns）
• 快速上升和下降時間（典型值為 6ns 和 10ns）
• 兩個通道之間的1ns典型延遲匹配
• 兩個通道可以并聯以獲得更高的驅動電流
• SOIC8 和 VSSOP8 PowerPAD? 封裝選項
• 工作結溫范圍為 –40°C 至 150°C

參數

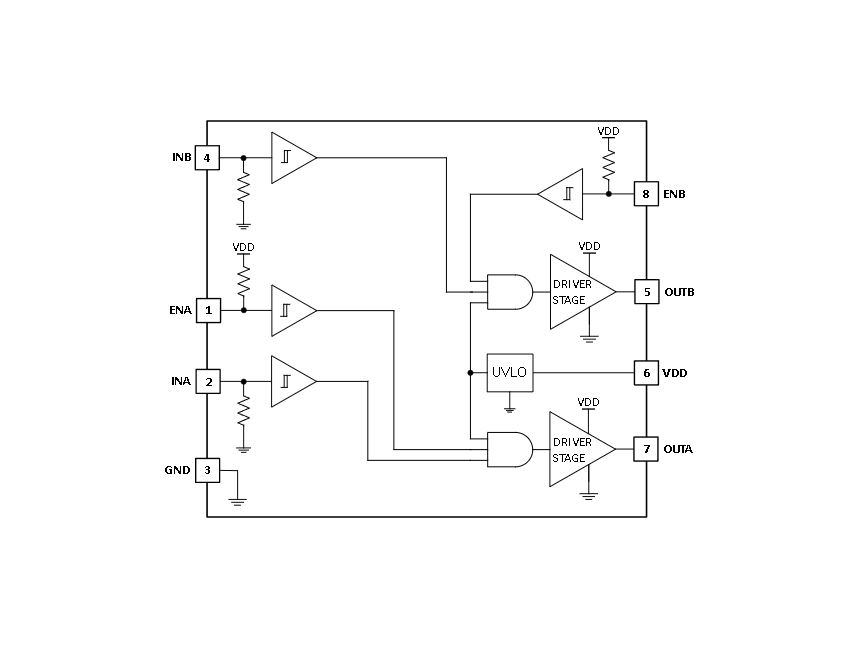

方框圖

?1. 產品概述?
UCC27624V-Q1是德州儀器（TI）推出的汽車級雙通道低側柵極驅動器，專為驅動MOSFET、IGBT和SiC功率開關設計。其核心特性包括：

• ?高驅動能力?：每通道5A峰值源/灌電流
• ?寬電壓范圍?：工作電壓9.5V至26V，支持30V絕對最大值
• ?高魯棒性?：輸入/使能引腳耐受-10V，輸出耐受-2V瞬態
• ?快速響應?：典型傳播延遲17ns，上升/下降時間6ns/10ns
• ?通道匹配?：1ns典型延遲匹配，支持并聯以提升驅動電流

?2. 關鍵特性?

• ?汽車認證?：符合AEC-Q100 Grade 1標準（-40°C至150°C）
• ?增強抗噪?：滯后邏輯閾值（1V典型滯回）
• ?靈活控制?：獨立使能引腳（ENx），默認內部上拉啟用
• ?封裝選項?：SOIC8和VSSOP8 PowerPAD?封裝

?3. 應用場景?

• 汽車DC/DC轉換器
• 開關電源（SMPS）、功率因數校正（PFC）
• 電機驅動、太陽能電源、脈沖變壓器驅動

?4. 功能描述?

• ?輸入級?：TTL兼容閾值（高2V/低1V），內部下拉電阻防浮空
• ?輸出級?：混合推挽結構（N+P MOSFET），支持5A反向瞬態電流
• ?UVLO保護?：8V典型開啟閾值（500mV滯回），欠壓時強制輸出低電平

?5. 性能參數?

• ?靜態電流?：0.6mA（典型值，輸出靜態）
• ?開關特性?：
  • 傳播延遲：17ns（典型）
  • 通道匹配：1ns（典型）
• ?熱阻?：結至環境熱阻48.9°C/W（DGN封裝）

?6. 設計優勢?

• ?系統可靠性?：-10V輸入容限和UVLO增強抗干擾能力
• ?效率優化?：快速開關降低功率損耗，支持高頻應用（如SiC器件驅動）
• ?兼容性?：引腳兼容傳統驅動器（如UCC27324），簡化升級

?7. 典型應用圖?
驅動雙開關拓?fù)洌ㄈ鏟FC電路），通過獨立使能引腳實現靈活控制，外部柵極電阻（Rg）優化開關速率。

?文檔結構?
包含特性、引腳配置、電氣規格、時序圖、典型曲線及詳細應用指南，覆蓋設計、布局和熱管理建議。
