UC284xL 控制器件是 UC284x 系列的引腳對引腳兼容改進版本。該器件提供控制電流模式或開關模式電源的必要功能,并提供改進的功能:36V時VCC范圍更高,啟動電流0.25mA時更低,最大15mA時工作電流容差更嚴格,100ns時逐周期電流保護響應更快。UC284xL 的輸出驅動器經過改進,上升和下降時間更短,最大值為 75ns,以減少開關損耗,并在距離 FET 閾值電壓更遠的情況下具有更強的驅動器功能,輸出低電平更低。
*附件:uc2842l.pdf
特性
- 針對離線和 DC-DC 轉換器進行了優化
- 低啟動電流(< 0.5mA)
- 調整振蕩器放電電流
- 自動前饋補償
- 逐脈沖電流限制
- 增強的負載響應特性
- 帶滯后的欠壓鎖定
- 雙脈沖抑制
- 大電流圖騰柱輸出
- 內部微調帶隙基準
- 工作頻率高達 500kHz
參數

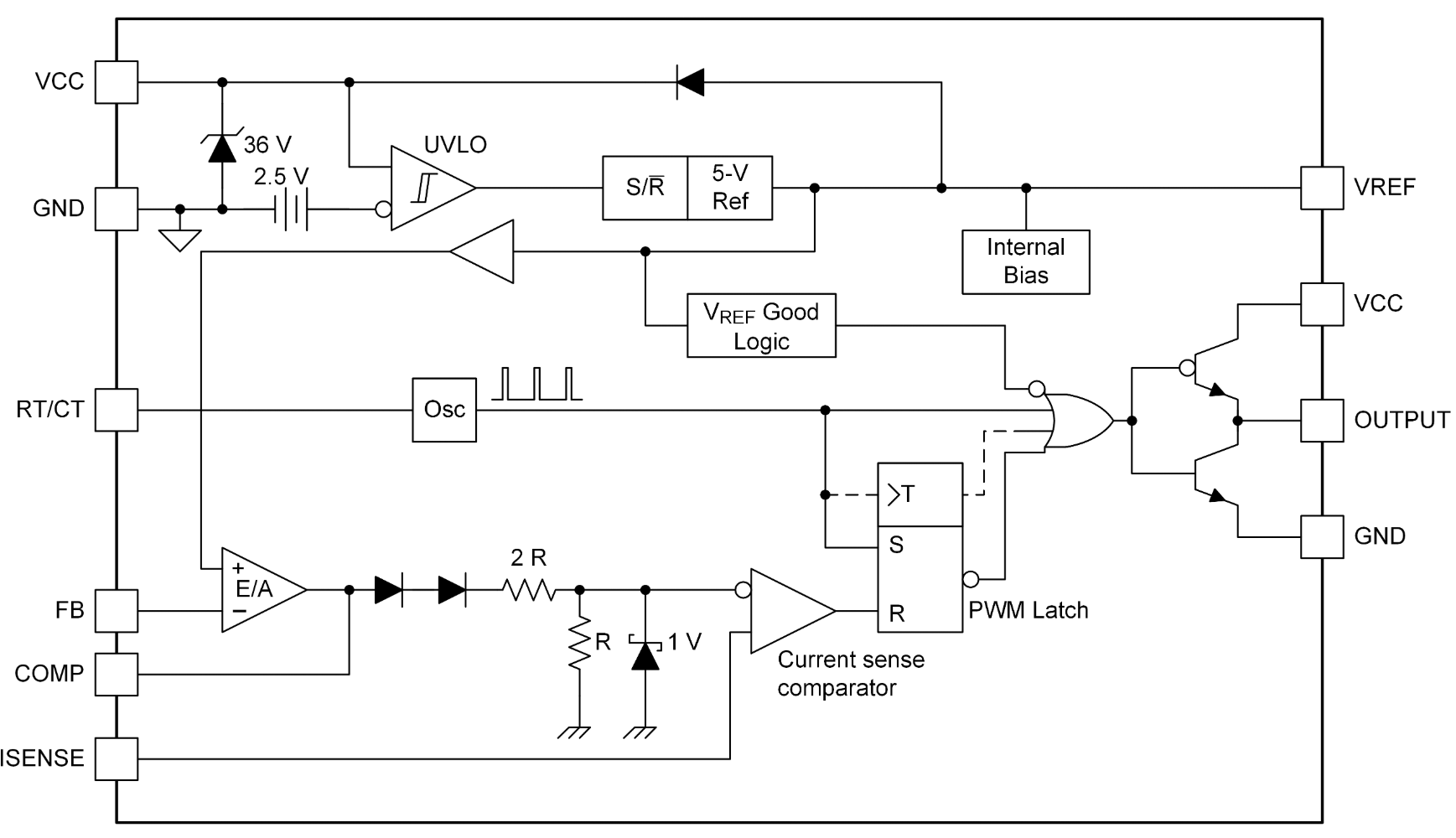

方框圖
?1. 產品概述?
UC2842L/UC2843L/UC2844L/UC2845L是德州儀器(TI)推出的高性能電流模式PWM控制器,為UC284x系列的升級版本,具有更低的啟動電流(<0.5mA)、優化的振蕩器放電電流、36V更高VCC范圍及100ns快速周期電流保護響應。適用于開關電源(SMPS)、DC-DC轉換器、工業電源模塊等應用。
?2. 核心特性?
- ?性能提升?:
- VCC范圍擴展至36V(原30V)
- 啟動電流低至0.25mA(原0.3mA)
- 輸出驅動上升/下降時間縮短至75ns(原150ns)
- 輸出低電平優化至0.5V@200mA(原1.5V)
- ?功能增強?:
- 自動前饋補償
- 脈沖逐周期電流限制
- 帶滯回的欠壓鎖定(UVLO)
- 雙脈沖抑制
- 500kHz高頻操作
?3. 典型應用?
- ?拓?fù)渲С?/strong>?:反激、正激、Buck/Boost轉換器
- ?設計示例?:
?4. 關鍵電路設計?
- ?電流檢測?:通過0.75Ω電阻實現峰值電流限制(1.1A)。
- ?電壓反饋?:TL431+光耦隔離反饋,環路交叉頻率1kHz(相位裕度55°)。
- ?布局建議?:
- 采用星型接地,縮短高頻電流環路
- VCC旁路電容需緊貼芯片引腳
?5. 封裝與文檔?
- ?封裝?:8引腳SOIC(4.9mm×6mm)
- ?文檔支持?:包含完整電氣特性表、熱參數、典型應用電路及修訂歷史。
?6. 改進亮點?
對比UC284x舊型號,UC284xL系列在驅動能力、響應速度及能效方面顯著優化,例如:
- 工作電流公差從17mA收緊至15mA
- 參考電壓精度提升至±1%(全溫區)
-
驅動器
