UC284xL 控制器件是 UC284x 系列的引腳對引腳兼容改進版本。該器件提供控制電流模式或開關模式電源的必要功能，并提供改進的功能：36V時VCC范圍更高，啟動電流0.25mA時更低，最大15mA時工作電流容差更嚴格，100ns時逐周期電流保護響應更快。UC284xL 的輸出驅動器經過改進，上升和下降時間更短，最大值為 75ns，以減少開關損耗，并在距離 FET 閾值電壓更遠的情況下具有更強的驅動器功能，輸出低電平更低。
*附件：uc2843l.pdf

特性

• 針對離線和 DC-DC 轉換器進行了優化
• 低啟動電流（< 0.5mA）
• 調整振蕩器放電電流
• 自動前饋補償
• 逐脈沖電流限制
• 增強的負載響應特性
• 帶滯后的欠壓鎖定
• 雙脈沖抑制
• 大電流圖騰柱輸出
• 內部微調帶隙基準
• 工作頻率高達 500kHz

參數

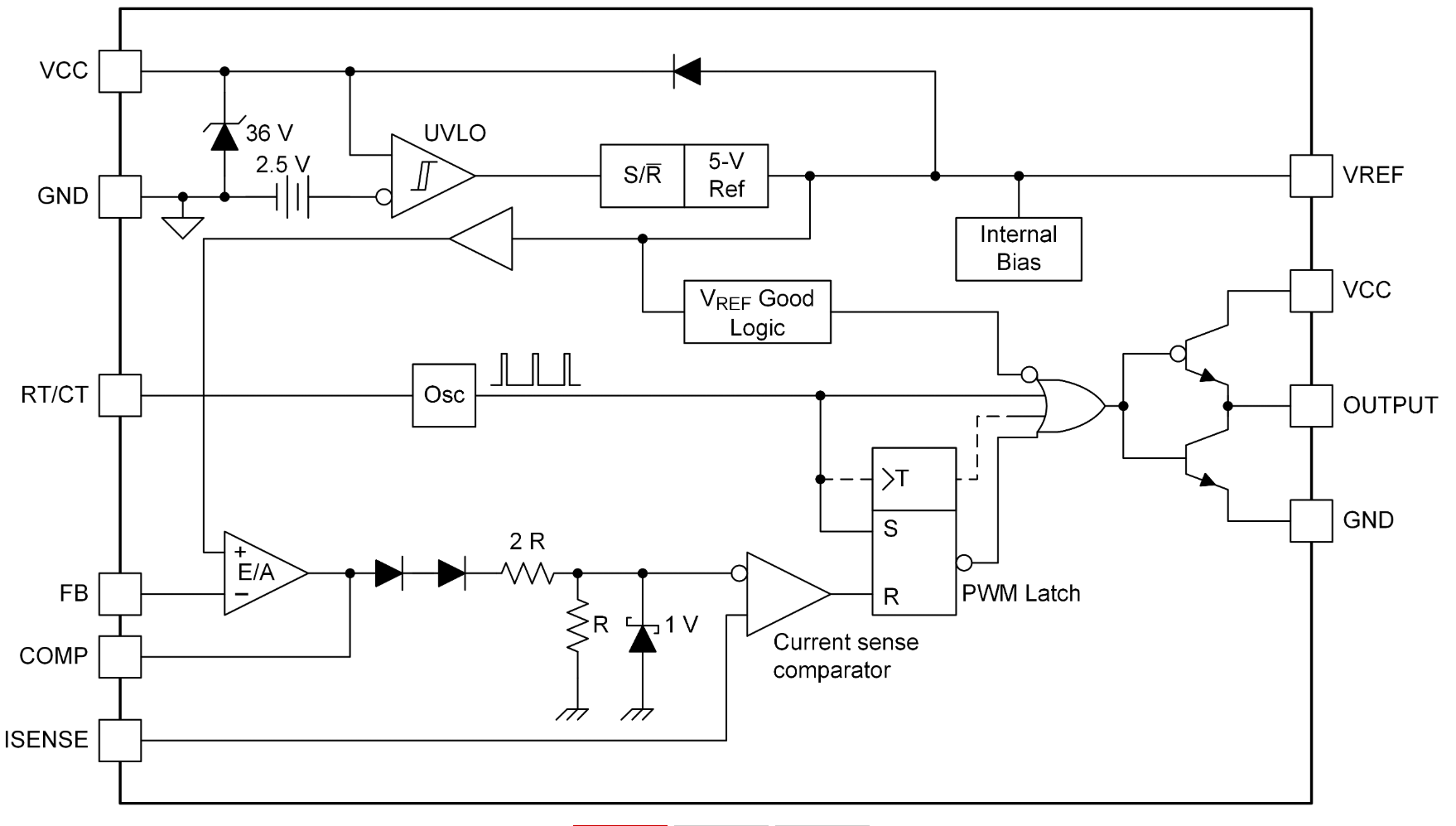

方框圖

?1. 產品概述?
UC2842L/UC2843L/UC2844L/UC2845L是德州儀器（TI）推出的高性能電流模式PWM控制器，為UC284x系列的升級版本，具有更優的驅動性能、更低的工作/啟動電流（<0.5mA）和更快的響應速度（100ns周期電流保護）。適用于開關電源（SMPS）、DC-DC轉換器、工業電源模塊等應用。

?2. 關鍵特性?

• ?增強驅動能力?：輸出電流達1A，上升/下降時間≤75ns，降低開關損耗。
• ?寬電壓范圍?：VCC最高36V，啟動電流低至0.25mA。
• ?精準控制?：修整振蕩器放電電流、自動前饋補償、脈沖逐周期限流。
• ?保護功能?：欠壓鎖定（帶遲滯）、雙脈沖抑制、內部帶隙基準電壓（5V±1%）。
• ?高頻操作?：支持最高500kHz開關頻率。

?3. 性能改進對比?

?4. 典型應用?

• ?離線反激轉換器?：通過初級側電流檢測和次級側TL431反饋實現電壓調節（如圖8-1所示）。
• ?設計要點?：
  • 變壓器匝比（NPS≤10）、斜坡補償（RS1=27.4kΩ）、電流檢測電阻（RCS=0.75Ω）。
  • 電壓環路交叉頻率需低于右半平面零點頻率（fRHPZ≈9.8kHz），目標1kHz以確保穩定性。

?5. 封裝與布局?

• ?封裝?：8引腳SOIC（4.9mm×6mm）。
• ?布局建議?：
  • 采用星型接地，縮短高頻電流環路。
  • VCC旁路電容（CVCC1）需貼近芯片引腳。
