UC284xL-Q1 控制器件是 UC284xAQ/UC284xA-Q1 系列的汽車級引腳對引腳兼容改進版本。該器件提供控制電流模式或開關模式電源的必要功能，并提供改進的功能：36V時VCC范圍更高，啟動電流0.25mA時更低，最大15mA時工作電流容差更嚴格，100ns時逐周期電流保護響應更快。UC284xL-Q1 的輸出驅動器經過改進，上升和下降時間更短，最大值為 75ns，以減少開關損耗，并在距離 FET 閾值電壓更遠的情況下具有更強的驅動器功能，輸出低電平更低。
*附件：uc2843l-q1.pdf

特性

• 針對離線和 DC-DC 轉換器進行了優化
• 低啟動電流 （<0.5mA）
• 調整振蕩器放電電流
• 自動前饋補償
• 逐脈沖電流限制
• 增強的負載響應特性
• 帶滯后的欠壓鎖定
• 雙脈沖抑制
• 大電流圖騰柱輸出
• 內部微調帶隙基準
• 工作頻率高達 500kHz
• 功能安全功能
  • 可用于幫助功能安全系統設計的文檔
• AEC-Q100 認證，結果如下
  • 器件溫度等級 1：–40°C 至 125°C
  • 器件 HBM 分類 2 級：±2kV
  • 設備 CDM 分類級別 C6：≥1000 V

參數

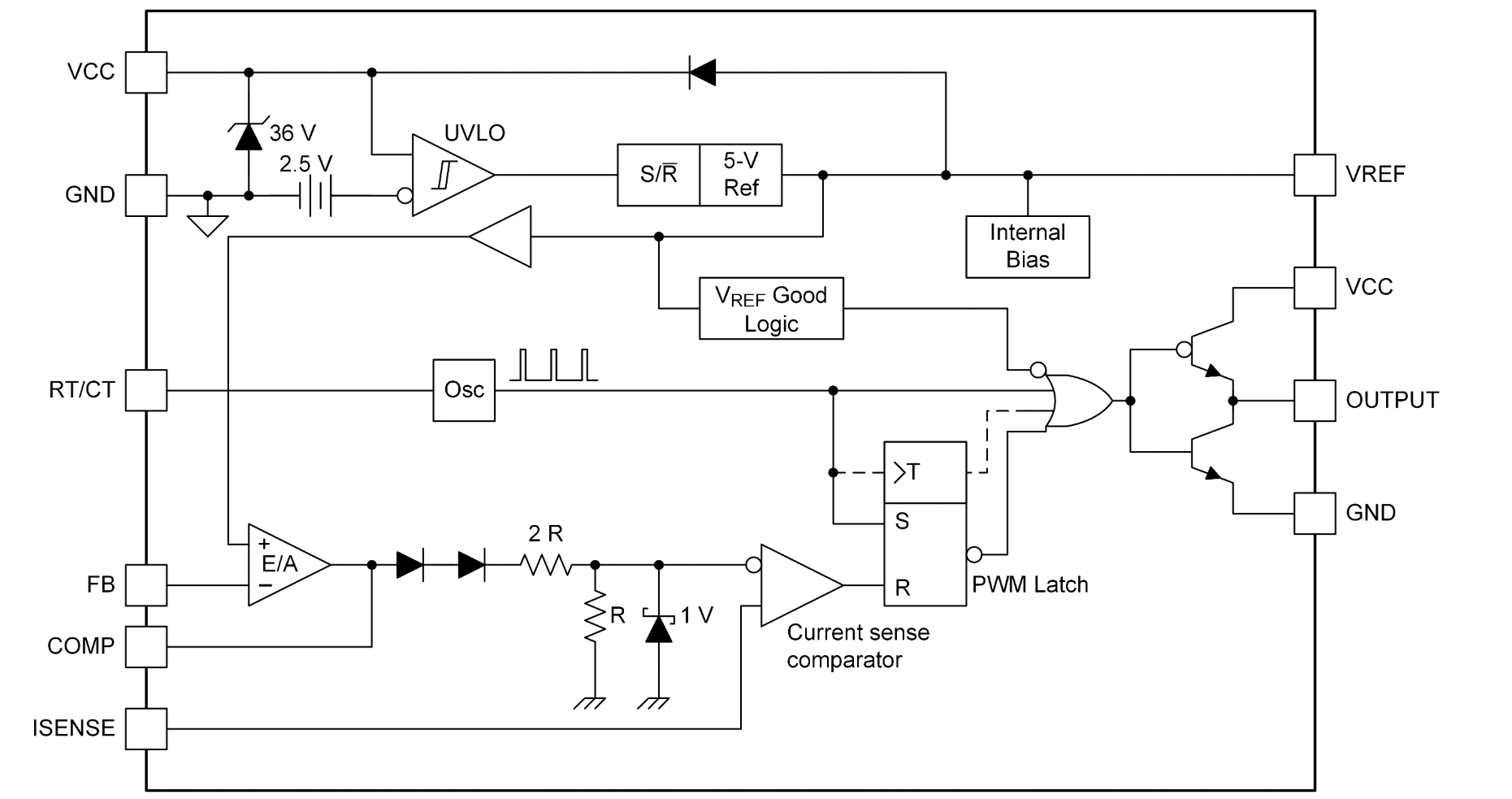

方框圖

?1. 產品概述?
UC284xL-Q1是德州儀器(TI)推出的汽車級高性能經濟型電流模式PWM控制器系列，包含UC2843L-Q1/UC2844L-Q1/UC2845L-Q1型號。作為UC284xAQ系列的升級版，其關鍵改進包括：

• ?性能提升?：工作電壓范圍擴展至36V，啟動電流降低至0.25mA，輸出驅動上升/下降時間縮短至75ns，響應速度更快（100ns周期保護）。
• ?功能特性?：支持500kHz開關頻率，集成脈沖限流、欠壓鎖定（帶滯回）、雙脈沖抑制、1A圖騰柱輸出等。
• ?安全認證?：符合AEC-Q100 Grade 1標準（-40°C至125°C），ESD防護達HBM ±2kV/CDM ≥1000V。

?2. 核心特性?

• ?電流模式控制?：支持逐周期限流，優化負載響應。
• ?低功耗設計?：啟動電流<0.5mA，工作電流最大15mA。
• ?高精度基準?：內部修整帶隙基準電壓（5V±1%）。
• ?功能安全?：提供功能安全設計文檔支持。

?3. 典型應用?

• 開關電源（SMPS）、DC-DC轉換器
• 工業電源模塊、電池供電系統
• 牽引逆變器偏置電源、車載充電器(OBC)隔離電源

?4. 關鍵參數?

?5. 設計改進亮點?

• ?驅動能力增強?：輸出低電平降至0.5V（200mA時），減少FET導通損耗。
• ?振蕩器優化?：修整放電電流，提升占空比精度（UC2843L最大占空比96%）。
• ?熱性能?：SOIC-8封裝結至環境熱阻117.4°C/W。

?6. 文檔結構?
數據手冊包含完整的技術規格、引腳功能、典型應用電路及布局指南，重點章節包括：

• ?第7章?：功能描述（電流限制、誤差放大器配置、UVLO機制）
• ?第8章?：反激式轉換器設計實例（含變壓器參數計算、環路補償方法）
• ?第6章?：電氣特性曲線（如振蕩器頻率vs定時電阻、誤差放大器帶寬）

?7. 典型設計要點?

• ?電流檢測?：建議使用0.75Ω采樣電阻，需添加RC濾波抑制開關噪聲。
• ?環路補償?：通過TL431和光耦實現隔離反饋，建議交叉頻率<1/2右半平面零點頻率。
• ?布局要求?：采用星型接地，VCC/VREF引腳需就近放置高頻去耦電容。
