在工業自動化和智能制造領域，實時通信與精準運動控制已成為現代工廠的核心技術需求。隨著工業4.0的深入推進，機器人領域創新的如火如荼，傳統系統面臨著協議復雜、實時性不足、安全性薄弱等挑戰。

昨日，恩智浦最新推出了i.MX RT1180跨界MCU，作為業界首款集成千兆時間敏感網絡(TSN)交換機與EtherCAT slave控制器的微處理器，為工業網絡通信與多軸電機控制提供了突破性的解決方案。本文將快速介紹該芯片如何通過技術創新，在工業網絡和電機控制領域開辟新的應用可能。

1. 工業網絡通信的顛覆性創新

1.1 TSN與多協議集成：破解工業通信壁壘

工業4.0演進過程中，網絡協議組合日益復雜，各網絡設備之間難以實現無縫連接。i.MX RT1180通過革命性架構設計，首次在微處理器級別集成了千兆級TSN交換機，有效彌合了現有工業網絡系統之間的通信鴻溝。這款跨界MCU配備多達5個千兆以太網端口，支持最新的TSN標準，能夠同時處理時間敏感型流量和普通流量，為工廠所有邊緣設備間提供統一、安全的通信環境。

在協議支持方面，RT1180展現出驚人的兼容性，可同時支持多種工業實時以太網協議，包括但不限于EtherCAT、Profinet、Ethernet/IP、CC-Link IE及網絡冗余HSR等。這種多協議支持能力使設備制造商能夠開發出適用于不同工業環境的通用硬件平臺，大幅降低產品開發與維護成本。

1.2 EtherCAT深度優化：實時控制的核心保障

在眾多工業協議中，EtherCAT因其卓越的實時性能和高效的帶寬利用率，已成為運動控制領域的主流。i.MX RT1180針對EtherCAT應用進行了深度硬件融合，集成了專門的EtherCAT從控制器(ESC)和兩個EtherCAT端口（MII或者RMII），實現了超低延遲的數據傳輸。

2. 電機控制的高度集成突破

2.1雙核架構與豐富外設：硬件設計的創新融合

i.MX RT1180采用雙核架構，集成了800MHz ArmCortex-M7和300MHz Cortex-M33內核，實現了性能與能效的完美平衡。這種架構為電機控制提供了前所未有的計算能力：M7內核負責執行高速PWM控制和復雜的電機算法，如磁場定向控制(FOC)、觀測器運算和自適應濾波；而M33內核則可同時處理實時通信協議棧、安全監控和系統管理任務，實現真正的并行處理。

在電機控制專用外設方面，RT1180展現出驚人的集成度：

4組高級PWM模塊：每組可提供4對互補PWM輸出（共16路PWM），支持死區時間插入、故障保護和高級定時功能，每組PWM可輸出多路Trigger與其他外設進行同步。

高精度ADC系統：集成兩個16位ADC，每個ADC模塊擁有兩個轉換器，支持納秒級觸發延遲和至高4通道同步采樣。同時配備3個SINC濾波器，每個濾波器有四個通道，支持產生至高66MHz的調制器時鐘，可直接連接Σ-Δ ADC，無需外部ASIC。

豐富的編碼器反饋接口：提供12路最高速率20Mbps的UART接口。另外，F(xiàn)lexIO模塊可以通過軟件靈活地支持EnDAT 2.2, BiSS-C, T-Format, A-Format等主流編碼器。

低延遲FPGA接口SRAMC：Async SRAM時序，ADMUX/non-ADMUX，8/16bit，4個片選信號，最高133MHz，CM7可通過AHBP接口快速訪問SRAMC外設。

這種高度集成化設計使RT1180能夠以單芯片方案替代傳統的“MCU+FPGA+通信ASIC”組合，顯著降低系統復雜度和成本。

2.2單芯片與分布式多軸控制：突破傳統限制

傳統運動控制架構中，多軸協同通常需要復雜的分布式系統或昂貴的FPGA方案。i.MX RT1180通過創新的資源分配，實現了單芯片控制四臺電機的突破性能力。每個電機軸可獨立分配一組專用外設資源：

一組4對PWM輸出（驅動三相逆變器+剎車電阻）

專用的ADC采樣通道（相電流、直流母線電壓檢測）

編碼器/反饋接口

通信帶寬預留在典型的分布式多軸控制方案中，RT1180通過EtherCAT實現高速同步：

-主站通過EtherCAT發送多軸的運動指令

- RT1180從控制器接收并解析指令數據

- Cortex-M7內核負責實時控制算法

- PWM模塊同步更新輸出

-各軸狀態數據通過EtherCAT實時反饋至主站

整個過程在嚴格的時序約束下完成，滿足最苛刻的協同運動需求。

另外，i.MX RT1180也支持運行EtherCAT主站協議和應用，NXP提供基于SOEM主站方案的參考工程。

3. 工業級可靠性與安全設計

3.1嚴苛環境適應能力

工業環境對電子設備的可靠性要求極高。i.MX RT1180專為工業場景設計，可在-40°C至125°C的擴展工業級溫度范圍內穩定工作，適應工廠車間、戶外設備等各種嚴苛環境。

在電源管理方面，該芯片集成了高效PMIC(電源管理集成電路)，專為實現高能效而設計，適合各種功耗需求應用場景。這種集成式電源方案不僅提高了能效，還顯著降低了電路板設計的復雜性和成本。

3.2創新的安全架構

工業網絡的安全威脅日益嚴峻，i.MX RT1180通過EdgeLock Secure Enclave獨立安全模塊提供了系統級的安全保障。這是一種預先配置的自管理式自主片上安全子系統，為工業網絡應用實現可靠的系統級安全，同時降低安全實施的復雜性。

EdgeLock安全子系統提供多重保護機制：

安全啟動與驗證調試：確保只有授權代碼可在設備上運行

生命周期安全管理：提供設備從生產到退役的全周期保護

高級密鑰管理：硬件級密鑰存儲與加密操作

實時篡改監控：檢測并響應物理攻擊

這些安全特性使RT1180能夠幫助OEM廠商輕松滿足工業安全標準要求，為關鍵工業基礎設施提供安全保障。

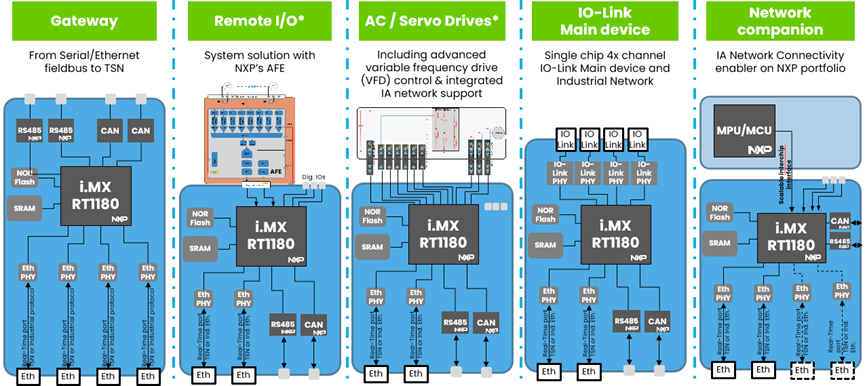

4. 跨行業應用典型場景

在智能工廠中，RT1180可同時扮演多個關鍵角色：

集成運動控制器：在包裝機械、貼片機等設備中實現多軸同步控制

智能I/O模塊主控：處理本地I/O并實時上傳數據

TSN邊緣網關：連接不同協議的設備并實現協議轉換

對于空間和成本敏感的應用場景，RT1180的單芯片多軸控制能力具有顯著優勢：

機械臂關節驅動：?jiǎn)涡酒刂扑膫€(gè)關節電機

多軸CNC工作站：實現精密雕刻、切割

這些應用傳統上需要多個控制器或昂貴的FPGA方案，而RT1180通過高度集成大幅簡化了系統架構。

工業自動化的未來引擎

NXP i.MX RT1180跨界MCU通過創新性整合TSN網絡交換、多協議工業以太網支持以及強大的電機控制能力，為工業4.0提供了一站式解決方案。其價值不僅體現在硬件參數上，更在于它成功解決了工業自動化領域的核心痛點：通信碎片化、控制分散化和安全脆弱性。其15年供貨承諾更可以讓客戶無后顧之憂。

隨著工業物聯網向更深層次發展，RT1180所代表的“網絡+控制+安全”三位一體集成方案將成為智能設備的標配。其小巧封裝（最小10x10mm BGA）與低功耗設計更進一步擴展了其在邊緣設備中的應用潛力。從工廠車間流水線到多軸機器人，從樓宇自動化到智慧能源管理，這款跨界處理器正在重新定義工業控制的可能邊界，為下一代智能制造系統提供核心動力。

工業自動化的未來屬于那些能夠無縫融合信息世界與物理世界的技術。i.MX RT1180憑借其獨特的跨界融合能力，正在這一演進過程中扮演關鍵角色，助力工程師構建更智能、更互聯、更安全的工業生態系統。
