TMS320F28P55x （F28P55x） 是 C2000? 實時微控制器系列的成員，該系列可擴展、超低延遲器件專為提高電力電子效率而設計，包括但不限于：高功率密度、高開關頻率，并支持使用 GaN 和 SiC 技術。
*附件：tms320f28p559sg-q1.pdf

其中包括以下應用：

• 電機驅動
• 電器
• 混合動力、電動和動力總成系統
• 太陽能和電動汽車充電
• 數字電源
• 車身電子和照明
• 測試與測量

實時控制子系統基于 TI 的 32 位 C28x DSP 內核，該內核為從片上閃存或 SRAM 運行的浮點或定點代碼提供 150MHz 的信號處理性能。C28x CPU 通過浮點單元 （FPU）、三角數學單元 （TMU） 和 VCRC（循環冗余校驗）擴展指令集進一步增強，加速了實時控制系統的關鍵常用算法。

CLA 允許從主 C28x CPU 大量卸載常見任務。CLA 是一個獨立的 32 位浮點數學加速器，與 CPU 并行執行。此外，CLA 擁有自己的專用內存資源，可以直接訪問典型控制系統所需的關鍵外設。支持 ANSI C 子集是標準配置，硬件斷點和硬件任務切換等關鍵功能也是如此。

神經網絡處理單元 （NPU） 可以使用預訓練模型支持機器學習推理。NPU 能夠達到 600–1200MOPS（每秒兆運算數），并支持模型 ARC 故障檢測或電機故障檢測，與僅基于軟件的實現相比，NN 推理周期可改善高達 10 倍。使用 TI 的 Edge AI Studio - Model Composer 或 Tiny ML Modelmaker 加載和訓練模型，以獲得一組高級功能。C28x 的源代碼由這些工具生成，無需手動編碼。對于依賴自己的 AI 訓練框架的客戶，TI 的神經網絡編譯器可以幫助您移植您的 AI 模型，使其與許多基于 C28x 的 MCU 兼容。對于對參考解決方案感興趣的用戶，請請求訪問 TI 的電弧故障檢測項目或電機軸承故障檢測項目。

F28P55x 支持高達 1088KB 的閃存，分為四個 256KB 組和一個 64KB 組，從而可以對一個組進行編程并在另一個組中并行執行。還提供高達 133KB 的片上 SRAM 來補充閃存。

F28P55x 上的實時固件更新硬件增強功能允許從舊固件快速切換到新固件，以最大限度地減少更新設備固件時的應用程序停機時間。

高性能模擬模塊集成在 F28P55x 實時微控制器 （MCU） 上，并與處理單元和 PWM 單元緊密耦合，以提供最佳的實時信號鏈性能。24 個 PWM 通道均支持與頻率無關的分辨率模式，可控制從三相逆變器到功率因數校正和高級多電平功率拓?fù)涞母鞣N功率級。

包含可配置邏輯塊 （CLB） 允許用戶添加自定義邏輯，并有可能將類似 FPGA 的功能集成到 C2000 實時 MCU 中。

通過各種行業標準通信端口（例如 SPI、SCI、I2C、PMBus、LIN 和 CAN FD）支持接口，并提供多種引腳復用選項以實現最佳信號放置。

特性

• 實時處理：
  • 150MHz C28x 32 位 DSP CPU
  • 在實時信號鏈性能方面相當于基于 300MHz Arm Cortex-M7? 的器件（請參閱展示 C2000? 控制 MCU 優化信號鏈的實時基準測試應用說明?
  • IEEE 754 單精度浮點單元 （FPU32）
  • 三角數學單元 （TMU）
    • 支持非線性比例積分導數 （NLPID） 控制
  • CRC 引擎和指令 （VCRC）
• 可編程控制律加速器 （CLA）
  • 150兆赫
  • 在實時信號鏈性能方面相當于基于 200MHz Arm Cortex-M7? 的器件（參見展示 C2000? 控制 MCU 優化信號鏈的實時基準應用說明?
  • IEEE 754 單精度浮點指令
  • 獨立于主 CPU 執行代碼
• 片上存儲器
  • 5 個獨立銀行的 1088KB 閃存（ECC 保護）
    • 四個 256KB 庫
    • 一個 64KB 組，非常適合 LFU/引導加載程序/數據
  • 8KB OTP（一次性可編程閃存）
  • 133KB RAM（ECC/奇偶校驗保護）
• 安全
  • 安全啟動
  • JTAG 鎖
  • 高級加密標準 （AES） 加速器
  • 唯一識別 （UID） 號碼
• 時鐘和系統控制
  • 兩個內部10MHz振蕩器
  • 晶體振蕩器或外部時鐘輸入
  • 窗口式看門狗定時器模塊
  • 時鐘檢測電路缺失
  • 雙時鐘比較器 （DCC）
• 3.3V I/O 設計
  • 內部 VREG 生成允許單電源設計
  • 欠壓復位 （BOR） 電路
  • 4 個 GPIO 上的 5V 故障安全和容差功能，支持 PMBUS/I2C
  • 4 個 GPIO 上的可配置 1.35V VIH
• 系統外圍設備
  • 6 通道直接內存訪問 （DMA） 控制器
  • 91 個可單獨編程的多路復用通用輸入/輸出 （GPIO） 引腳（22 個與模擬共享）
  • 模擬引腳上的 17 個數字輸入
  • 增強型外設中斷擴展 （ePIE）
  • 支持多種低功耗模式 （LPM）
• 通信外設
  • 一個電源管理總線 （PMBus） 接口
    • 快速增強模式支持 - 1MHz SCL
    • 在選定引腳上支持 5V/3.3V/1.35V VIH
  • 兩個集成電路間 （I2C） 接口
  • 兩個控制器局域網，具有靈活的數據速率 （CAN FD/MCAN） 總線端口
    • 每個 MCAN 模塊 4KB 消息 RAM，獨立于系統內存
    • 如果不使用 MCAN，則能夠?qū)?RAM 重用用于 CPU 數據變量
  • 一個通用串行總線 （USB 2.0 MAC + PHY）
  • 兩個串行外設接口 （SPI） 端口
  • 三個UART兼容串行通信接口（SCI）
  • 一個兼容 UART 的本地互連網絡 （LIN） 接口
  • 快速串行接口 （FSI），帶有一個發射器和一個接收器（高達 200Mbps）
• 模擬系統
  • 5個3.9MSPS、12位模數轉換器（ADC）
    • 多達 39 個外部通道（包括一個 gpdac 輸出）
    • 每個ADC有四個集成后處理模塊（PPB）
  • 四個窗口比較器 （CMPSS），帶 12 位基準數模轉換器 （DAC）
    • 數字毛刺濾波器
    • CMPSS1 上的低 DAC 輸出到引腳能力
  • 一個12位緩沖DAC輸出
  • 三個可編程增益放大器 （PGA）
    • Unity 獲得支持
    • 反相和同相增益模式支持
    • 可編程輸出濾波
• 增強的控制外設
  • 24 個 ePWM 通道，其中 12 個通道具有高分辨率能力（150ps 分辨率）
    • 集成死區支持
    • 集成硬件跳閘區 （TZ）
  • 兩個增強型捕獲 （eCAP） 模塊
  • 三個增強型正交編碼器脈沖 （eQEP） 模塊，支持 CW/CCW 工作模式
  • 嵌入式碼型發生器 （EPG）
• 可配置邏輯塊 （CLB）
  • 2 塊
  • 增強現有外設功能
  • 支持職位管理器解決方案
• 神經網絡處理單元 （NPU）
  • 針對深度卷積神經網絡 （CNN） 進行了高度優化
  • 可變權重和數據長度
    • 8 位和 4 位權重
    • 8 位和 4 位數據
  • 600MOPS（每秒兆運算數），75MHz，8bWx8bD
  • 1200MOPS（75MHz），4bWx8bD
  • 與軟件技術相比，NN 推理性能提升高達 10 倍
  • 無需直接編碼，TI AI 工具即可生成固件庫
  • 以實時控制為重點的邊緣 AI 模型
    • ARC 故障示例
    • 電機故障示例
• 實時固件更新 （LFU）
• 診斷功能
  • 內存上電自檢 （MPOST）
• 符合功能安全標準 ^(1)^
  • 專為功能安全應用而開發
  • 可用于幫助 ISO 26262 和 IEC 61508 系統設計的文檔
  • 系統能力高達 ASIL D 和 SIL 3
  • 硬件完整性高達 ASIL B 和 SIL 2
• 安全相關認證
  • TüV SüD通過ISO 26262認證，最高可達ASIL B

參數

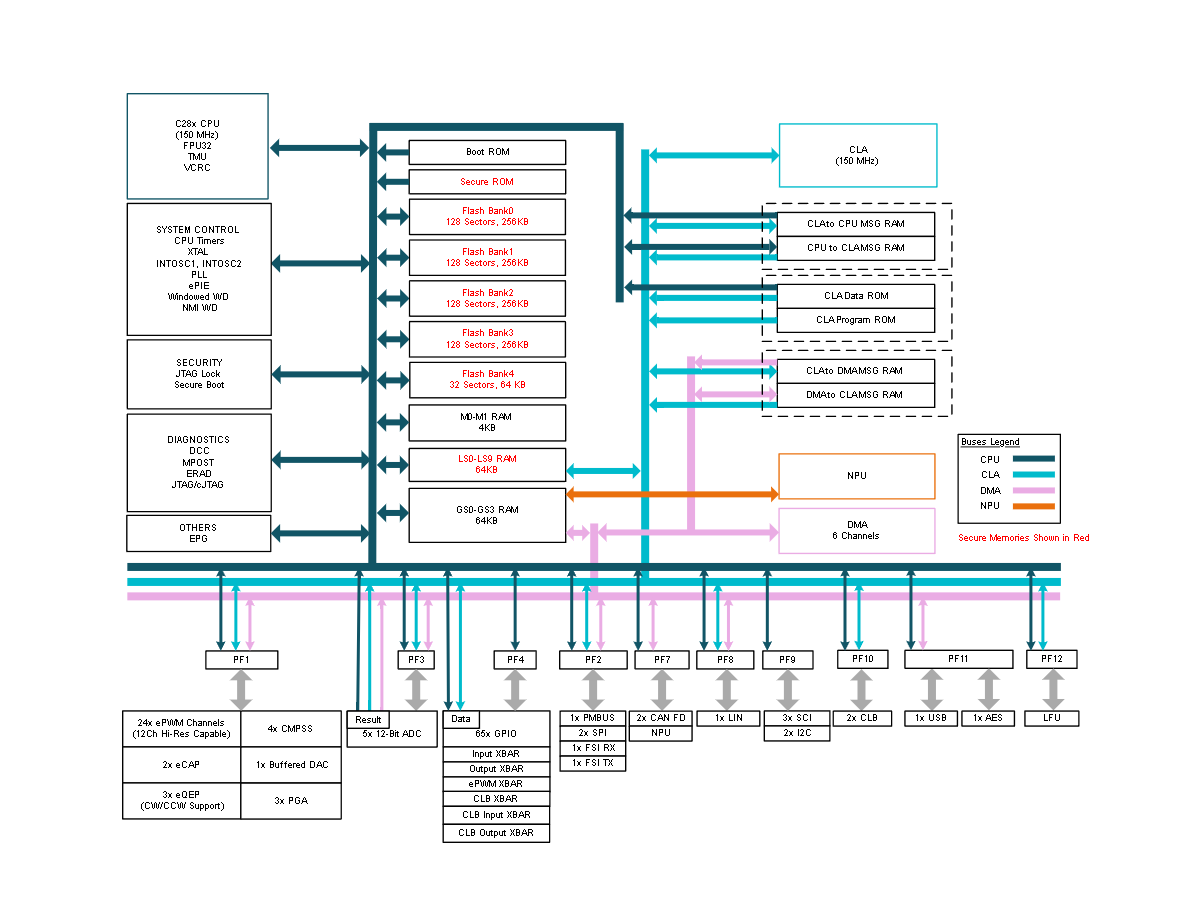

方框圖

?1. 核心特性?

• ?實時處理能力?：150MHz C28x 32位DSP內核，性能等效于300MHz Arm Cortex-M7，支持浮點運算單元(FPU32)和三角函數加速單元(TMU)。
• ?控制加速器?：獨立CLA協處理器（150MHz），支持并行任務處理，配備專用內存和直接外設訪問能力。
• ?安全功能?：支持安全啟動、JTAG鎖、AES加密加速器，以及唯一設備標識符(UID)。
• ?豐富外設?：集成5個12位ADC（3.9MSPS）、24通道ePWM（含12路高分辨率）、4個比較器子系統(CMPSS)、3個可編程增益放大器(PGA)及多種通信接口（CAN FD、USB 2.0、SPI等）。

?2. 存儲配置?

• ?Flash?：1088KB（5個獨立存儲區，支持并行編程與執行）。
• ?RAM?：133KB（ECC/奇偶校驗保護），含64KB全局共享RAM和專用消息RAM。

?3. 應用領域?

• ?工業控制?：伺服驅動、電機控制、電源轉換系統。
• ?汽車電子?：電動汽車充電樁、逆變器、車身電子。
• ?可再生能源?：太陽能逆變器、儲能系統。

?4. 關鍵創新?

• ? 神經網絡處理單元(NPU) ?：支持600-1200MOPS算力，專用于邊緣AI推理（如電弧故障檢測）。
• ? 實時固件更新(LFU) ?：硬件增強支持快速切換新舊固件，最小化停機時間。
• ? 可配置邏輯塊(CLB) ?：提供FPGA-like自定義邏輯功能，擴展外設能力。

?5. 封裝選項?

• 提供128-pin至56-pin多種封裝，包括TQFP、LQFP和VQFN，工作溫度范圍-40°C至150°C（工業級）/125°C（車規級）。

?6. 開發支持?

• 配套評估板（TMDSCNCD28P55X）和開發套件（LAUNCHXL-F28P55X），支持C2000Ware軟件生態。

?文檔結構?
包含引腳配置、電氣特性、功能框圖及詳細外設說明（如ADC時序、PWM分辨率），并強調熱設計注意事項與ESD防護要求。
