MSPM0Lx22x 微控制器 （MCU） 是基于 Arm Cortex-M0+ 32 位內核平臺的高度集成、超低功耗 32 位 MSPM0 MCU 系列的一部分，工作頻率高達 32MHz。這些MCU為需要128KB至256KB閃存的小型封裝（低至4mm x 4mm）或高引腳數封裝（多達80引腳）的應用提供了成本優化和設計靈活性的結合。這些器件包括一個 VBAT 備份島、一個可選的分段 LCD 控制器（在 MSPM0L222x 上）、網絡安全使能器和高性能集成模擬，并在整個工作溫度范圍內提供出色的低功耗性能。
*附件：mspm0l1228-q1.pdf

提供高達 256KB 的嵌入式閃存程序存儲器，內置糾錯碼 （ECC），以及高達 32KB 的 SRAM，具有 ECC 和奇偶校驗保護。閃存分為兩個主組以支持現場固件更新，并在兩個主組之間提供地址交換支持。VBAT 島中提供了一個額外的 32 字節備份存儲器，由 VBAT 引腳提供，即使在主電源 （VDD） 丟失時也會保留。

VBAT島提供一個完全獨立的輔助電源域（獨立于主電源），該電源域從備用電源（如電池、超級電容器或備用電壓電平（1.62V至3.6V））為低頻模塊供電。VBAT 島包括低頻時鐘系統（LFOSC、LFXT）、實時時鐘、篡改檢測和時間戳邏輯、獨立看門狗定時器和 32 字節備份存儲器。VBAT 電源最多有 5 個數字 IO 供電。當VDD大于VBAT時，提供了一種充電模式，可選擇從初級（VDD）電源對VBAT引腳上的超級電容器進行涓流充電。

超低功耗分段 LCD 控制器（在 MSPM0L2228 和 MSPM0L2227 器件上）支持驅動具有多達 59 個引腳的 LCD 玻璃，采用各種多路復用和偏置配置，從而實現低成本顯示器。

靈活的網絡安全推動器可用于支持安全啟動、安全現場固件更新、IP 保護（僅執行內存）、密鑰存儲等。為各種 AES 對稱密碼模式以及 TRNG 熵源提供硬件加速。網絡安全架構已通過 Arm? PSA 1 級認證。

提供一組高性能模擬模塊，包括一個支持多達 26 個外部通道的 12 位 1.68Msps SAR ADC。提供模擬比較器以支持模擬信號的低功耗或低延遲監控。片內基準電壓源（1.4V或2.5V）可用于為ADC和比較器提供穩定的基準電壓。支持使用內部溫度傳感器、VDD 電壓和 VBAT 電壓對芯片溫度進行環境監測。

TI MSPM0 系列低功耗 MCU 由具有不同程度模擬和數字集成的器件組成，使客戶能夠找到滿足其項目需求的 MCU。MSPM0 MCU 平臺將 Arm Cortex-M0+ 平臺與整體超低功耗系統架構相結合，使系統設計人員能夠在降低能耗的同時提高性能。

特性

• 符合 AEC-Q100 1 級標準，適用于汽車應用
• 支持 FuSa
  • ISO26262 ASIL B
• 核心
  • Arm 32 位 Cortex-M0+ CPU，帶內存保護單元，頻率高達 32MHz
• PSA-L1 認證
• 作特性
  • 擴展溫度：–40°C 至 125°C
  • 寬電源電壓范圍：1.62V 至 3.6V
• 記憶
  • 高達 256KB 的閃存，帶 ECC
    • 雙銀行，地址交換，OTA 更新
  • 32KB SRAM 帶 ECC 或奇偶校驗
  • 32B備份存儲器^(1)^
• 高性能模擬外設
  • 12 位 1.68Msps 模數轉換器 （ADC），多達 26 個外部通道
  • 可配置的1.4V或2.5V內部共享基準電壓源（VREF）
  • 比較器 （COMP），帶 8 位基準 DAC
  • 集成溫度傳感器
• 用戶界面
  • 超低功耗分段式 LCD 控制器，支持高達 8×51 和 4×55 LCD 顯示器^(2)^
• 優化的低功耗模式
  • 運行：106μA/MHz （CoreMark）
  • 停止：32kHz時為54μA
  • STANDBY1 1.2μA （VDD）、1.1μA （VBAT），具有32kHz、LFXT、RTC和SRAM，寄存器完全保留
  • 關斷：80nA （VDD）、1.1μA （VBAT），具有32kHz、LFXT、RTC和I/O喚醒功能
• 智能數字外設
  • 7通道DMA控制器
  • 15 通道事件結構信令系統
  • 六個定時器支持多達 18 個 PWM 輸出，所有定時器均可在待機模式下工作
    • 一個帶死區的 16 位高級定時器
    • 一個 32 位通用定時器
    • 四個 16 位通用定時器
  • 窗口看門狗定時器 （WWDT）
  • 駐留在 VBAT 島中的獨立看門狗定時器 （IWDT）
• 通信接口
  • 五個UART模塊，其中兩個支持LIN、IrDA、DALI、智能卡、曼徹斯特
  • 三個 I2C 模塊支持 SMBus/PMBus 和 STOP 模式喚醒，其中兩個支持高達 FM+ （1Mbps）
  • 兩個SPI模塊，支持高達16Mbps的速率
• 時鐘系統
  • 內部 4MHz 至 32MHz 振蕩器，精度高達 ±1.2% （SYSOSC）
  • 內部 32kHz 振蕩器 （LFOSC），精度為 ±3% 1
  • 外部 4MHz 至 32MHz 晶體振蕩器 （HFXT）
  • 外部32kHz晶體振蕩器（LFXT）1
  • 外部 LF1 和 HF 數字時鐘輸入
  • 數字時鐘輸出
• 數據完整性和加密
  • AES 加速器，支持 GCM/GMAC、CCM/CBC-MAC、CBC、CTR
  • 最多可存儲四個 AES 密鑰的安全密鑰存儲
  • 用于保護代碼和數據的靈活防火墻
  • 真隨機數生成器 （TRNG）
  • 循環冗余檢查器（CRC-16、CRC-32）
• VBAT 島（輔助供應）1
  • 帶有專用 VBAT 引腳的獨立電源
  • 內置超級電容充電器
  • 實時時鐘 （RTC）
  • 帶時間戳的篡改檢測
  • 獨立看門狗定時器 （IWDT）
  • 暫存器存儲器 （SPM）
• 靈活的 I/O 功能
  • 總共多達 73 個 GPIO
  • VBAT 引腳提供多達 5 個 GPIO1
• 開發支持
  • 2引腳串行線調試（SWD）
• 選擇方案
  • 80引腳LQFP
  • 64 引腳 LQFP
  • 48 引腳 LQFP、VQFN^(3)^
  • 32 引腳 VQFN3
  • 24 引腳 VQFN3
• 家庭成員（另請參閱設備比較）
  • MSPM0L2228：256KB 閃存、LCD
  • MSPM0L2227：128KB 閃存、LCD
  • MSPM0L1228：256KB 閃存
  • MSPM0L1227：128KB 閃存
• 開發套件和軟件（另請參閱工具和軟件）
  • LP-MSPM0L2228 LaunchPad? 開發套件
  • MSP 軟件開發套件 （SDK）

參數

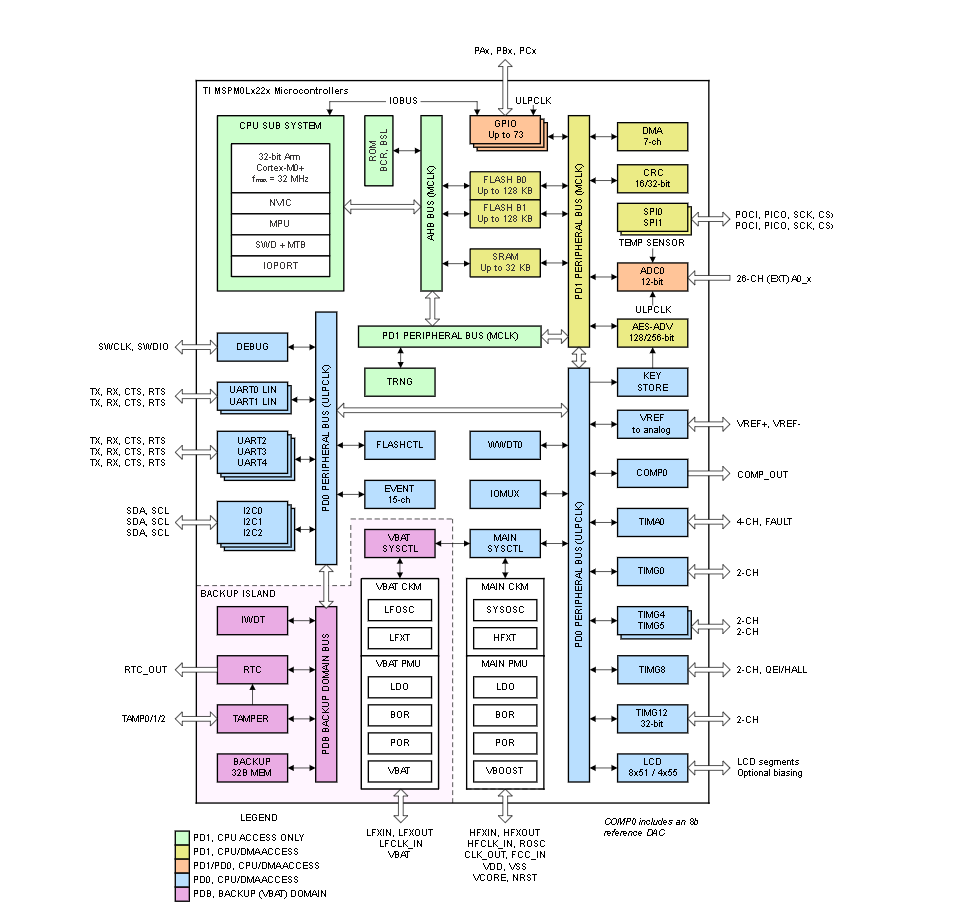

方框圖
