石墨烯因其超高的載流子遷移率、機械強度和化學穩定性，被視為下一代電子器件、傳感器及能源材料的核心候選。但其產業化面臨關鍵挑戰：不同合成方法（如CVD、機械剝離）導致材料性能差異顯著，亟需國際標準確保測量的一致性與可重復性。為此，國際電工委員會（IEC）發布了IEC TS 62607-6-7（范德堡法）和IEC TS 62607-6-8（在線四探針法），旨在規范大面積CVD石墨烯的薄層電阻（Rs）測量。本文基于Xfilm埃利在線四探針方阻儀的應用，為標準化測量提供了高效工業工具。

IEC新標準的開發與核心方法

/Xfilm

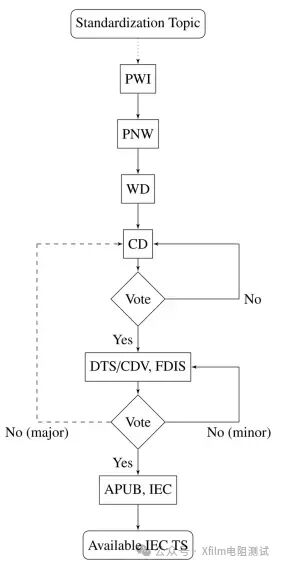

IEC標準開發階段示意圖

標準化流程：

• 從初步提案（PWI）到技術規范（TS）的迭代過程，包括草案修訂、技術委員會投票及實驗驗證。
• 強調多學科合作（如GRACE聯盟）對方法科學性的支撐。

核心測量技術：

• 在線四探針法：通過線性排列探針減少接觸電阻影響，適用于快速工業檢測。
• 范德堡法：適用于任意形狀樣品，假設電阻率均勻性。

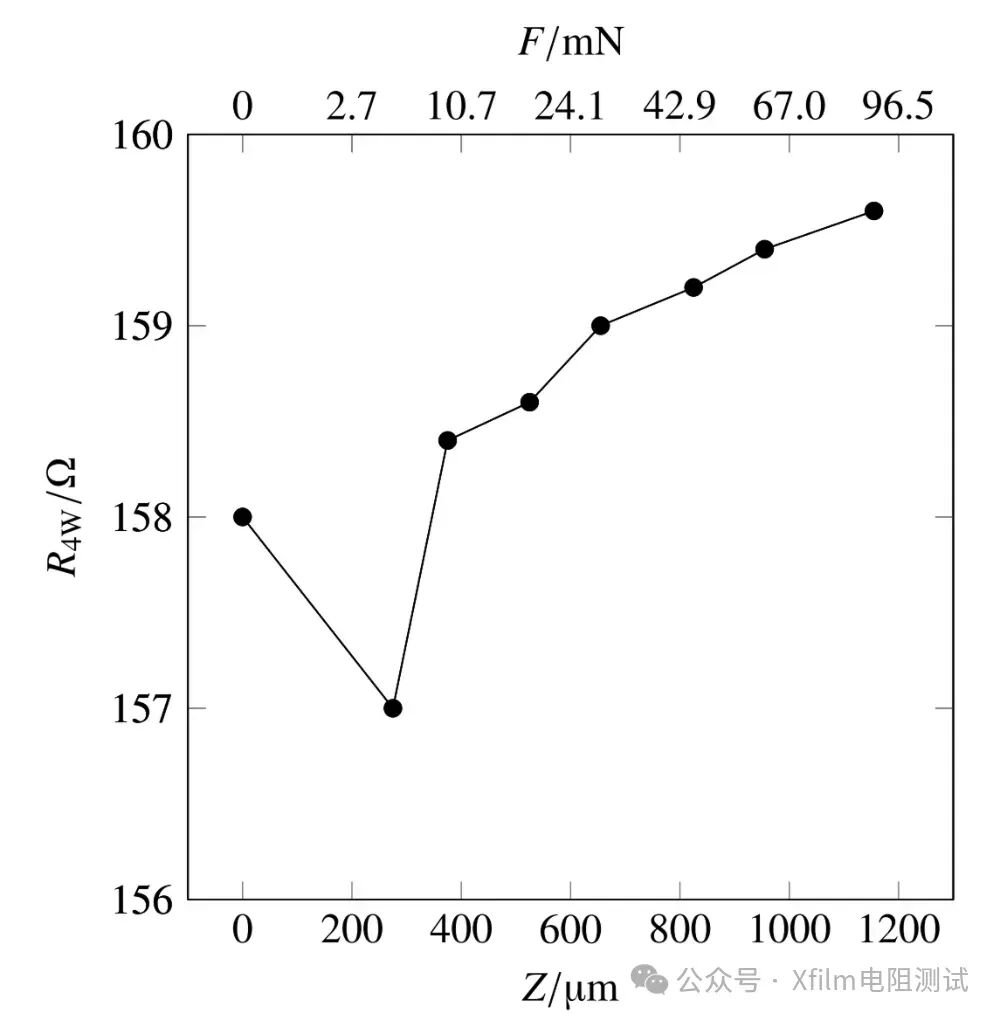

技術原理：四探針法通過線性排列的探針（外側通電流，內側測電壓）直接計算Rs，避免接觸電阻干擾，適用于大面積連續薄膜（如CVD石墨烯）。 四探針法測量石墨烯樣品的四端子電阻（R4W）結果

四探針法測量探針在SiO?基底單層CVD石墨烯上的接觸點SEM

標準化突破：

• 機械接觸可行性：實驗表明，彈簧探針（接觸力可控）在0–1.2 mm位移范圍內，R4W變異度僅1%，SEM證實損傷面積≤30 μm2，滿足工業無損檢測需求。
• 環境控制規范：標準規定測量需在溫濕度穩定環境（T=23±0.5℃，RH=50±4%）進行，避免吸附水分子導致的電導漂移。

優勢：測量速度快（秒級）、設備成本低，適合生產線實時監控。

范德堡法

/Xfilm

技術挑戰：傳統范德堡法假設樣品電阻率均勻，但實際CVD石墨烯常存在晶界、摻雜梯度等非均勻性，導致單點測量誤差顯著。

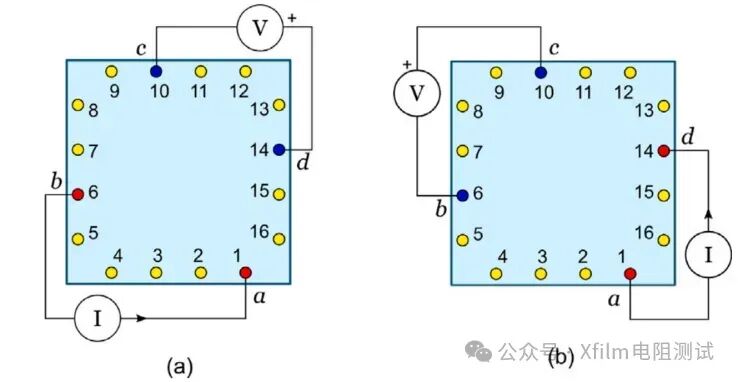

多端子范德堡法測量裝置示意圖

標準化創新：

• 多配置平均法：通過多探針組合（如16觸點陣列）測量不同接觸配置下的Rs，計算配置平均Rs，將非均勻樣品的不確定度從單點114.5 Ω（S28）降低至整體7.3 Ω（S40）。
• 誤差修正模型：引入接觸點尺寸（δ/D=0.003）與邊緣距離（d/D=0.05）的修正因子，使理論誤差<0.2%。

工業適配：標準推薦4觸點的基礎配置，兼顧成本與精度，同時要求報告配置平均結果及不確定度，提升數據可比性。

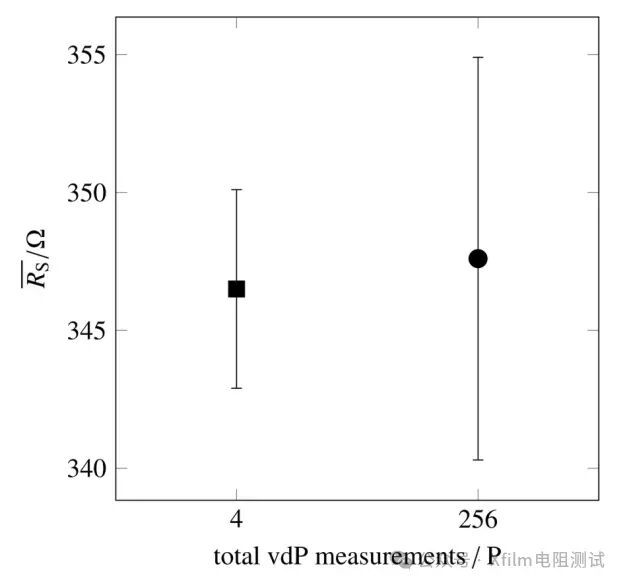

樣品S40的薄層電阻（Rs）測量結果

方法互補性驗證

/Xfilm

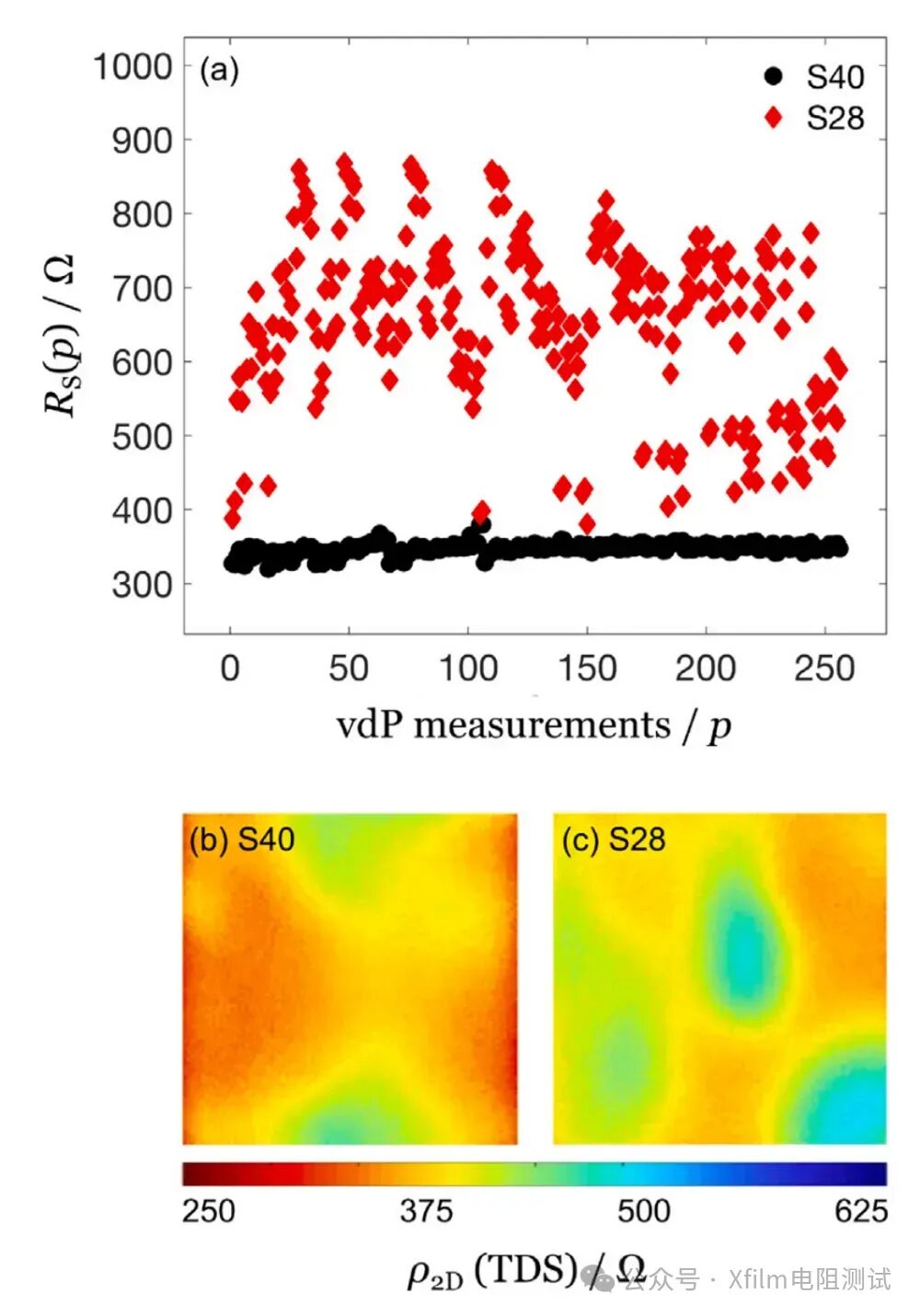

兩個CVD石墨烯樣品的范德堡法測量與局部電阻率分布對比

• 四探針法與范德堡法在均勻樣品（S40）中結果一致（Rs=347.6 Ω vs. TDS均值340 Ω），驗證標準可靠性。
• 非均勻樣品（S28）中，范德堡法需依賴多配置平均，而四探針法因局部測量特性，需結合TDS空間分布圖綜合評估。
• 不確定性分析：四探針法的B類不確定度（儀器精度）主導（0.05 Ω），而范德堡法的A類不確定度（空間異質性）更顯著（7.3 Ω），凸顯方法適用場景差異。

IEC TS 62607-6-7（范德堡法）與TS 62607-6-8（在線四探針法）的發布，標志著石墨烯電學性能測量從實驗室探索邁向工業化標準。機械接觸方案與多配置平均法降低企業技術門檻，通過統一環境條件、不確定度評估方法，實現全球產業鏈數據互通。

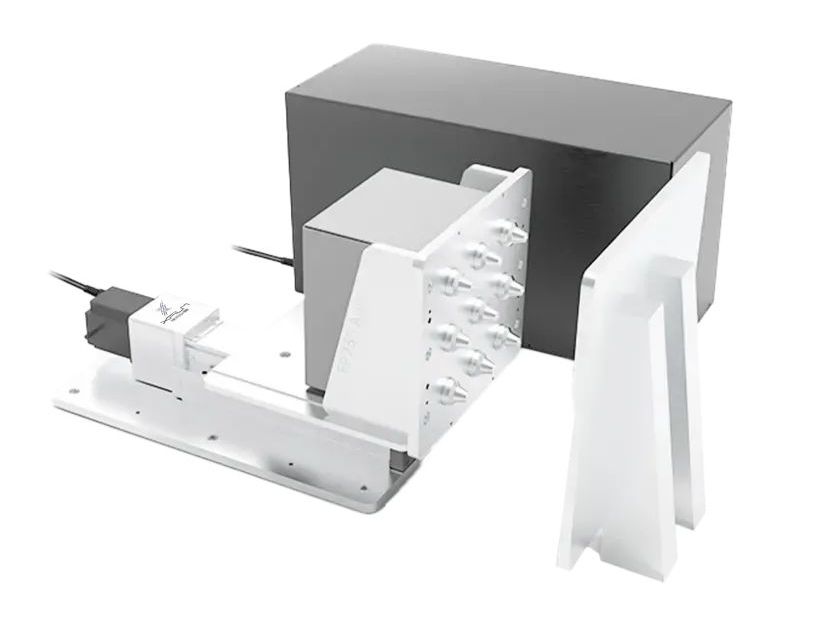

Xfilm埃利在線四探針方阻儀

/Xfilm

Xfilm埃利在線方阻測試儀是專為光伏工藝監控設計的在線四探針方阻儀，可以對最大230mm×230mm的樣品進行快速、自動的掃描，獲得樣品不同位置的方阻/電阻率分布信息。

• 最大樣品滿足230mm×230mm
• 測量范圍：1mΩ~100MΩ
• 測量點數支持5點、9點測量，同時測試5點滿足≤5秒，同時測試9點滿足≤10秒
• 測量精度：保證同種型號測量的精準度不同測試儀器間測試誤差在±1%

Xfilm埃利在線四探針方阻儀助力產線高效監控，不僅為科研提供了可靠工具，更為石墨烯在柔性電子、傳感器等領域的工業化應用奠定了技術基礎。未來，隨著測量技術的迭代，IEC標準將持續演進，推動石墨烯從實驗室邁向大規模生產。

原文出處：《New IEC standards for the measurement of sheet resistance on large-area

graphene using the van der Pauw and the in-line four-point probe methods》
