隨著5G通信技術的快速發展，高阻絕緣體上硅在微波與毫米波器件、探測器等領域的應用需求激增。然而，高阻硅片電阻率的快速準確測量仍面臨技術挑戰。四點探針法（4PP）因其高精度、寬量程等特點被視為優選方法，但其測量結果易受時間因素影響，導致數據不穩定。本研究基于Xfilm埃利四探針方阻儀的系統性測量，首次觀察到高阻硅片電阻率的時間依賴性行為，揭示表面氧化引起的界面態變化是核心機制，并提出低溫?zé)崽幚矸€(wěn)定電阻率的新策略。

現象觀察與實驗設計

/Xfilm

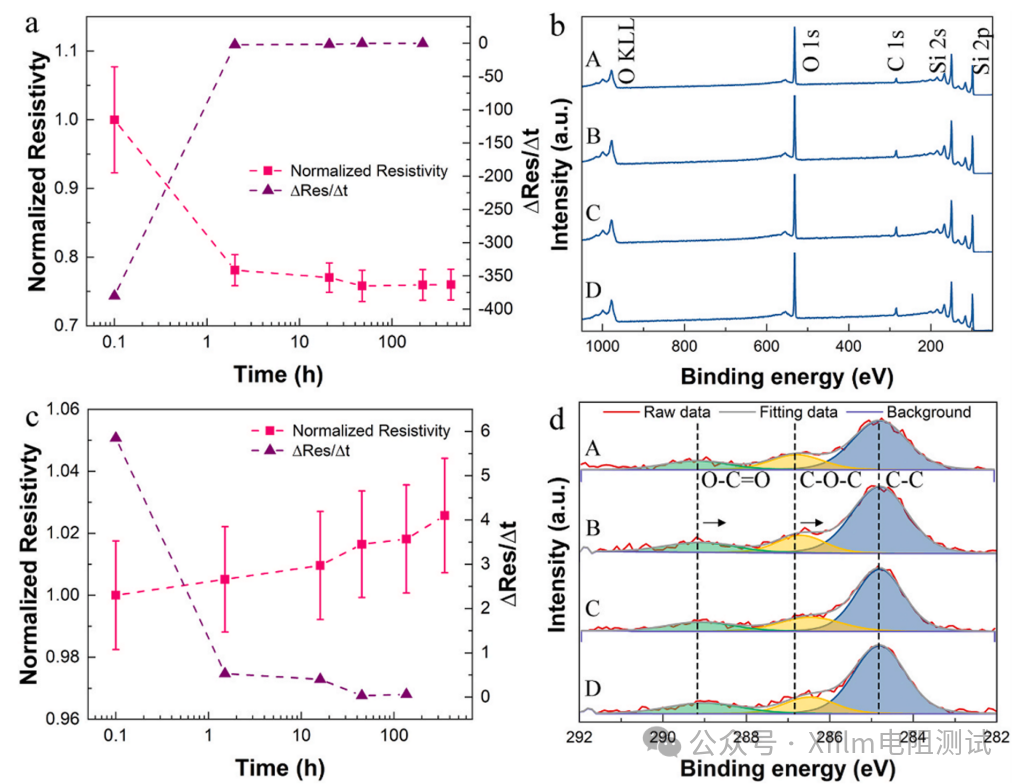

P型和N型硅晶圓電阻率隨時間變化；XPS（b）和C 1s譜顯示表面碳含量增加，氧化態演變

材料與方法：采用300mm CZ法生長的P型和N型高阻硅片（電阻率>2000Ω·cm），通過四點探針法（4PP）連續監測電阻率變化，結合X射線光電子能譜（XPS）分析表面元素演化。關鍵發現：P型硅片電阻率隨存儲時間下降，N型則上升，兩者均在數天后趨于穩定。XPS顯示表面碳含量增加（C 1s峰增強），硅氧化態向高價態遷移，表明自然氧化是主導因素。

表面氧化與能帶彎曲機制

/Xfilm

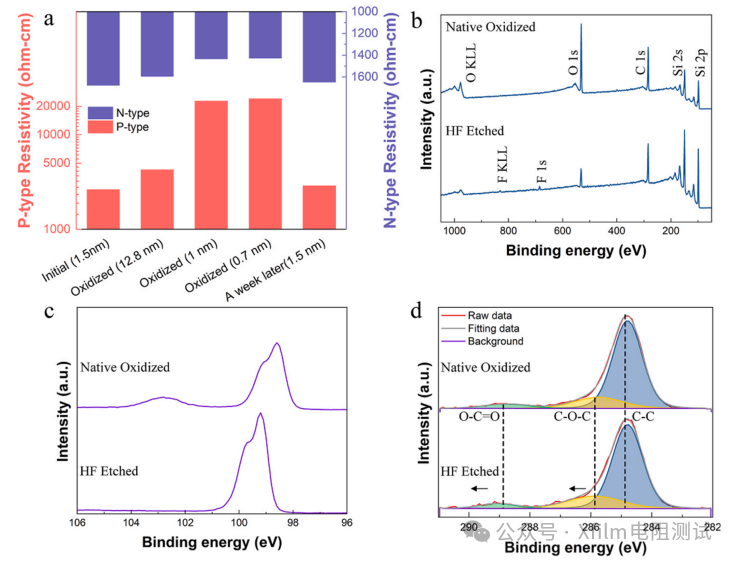

氧化層厚度對電阻率的影響，HF去除氧化層后XPS（b）、Si 2p（c）和C 1s譜變化

氧化層厚度實驗：通過熱氧化生長128?氧化層后逐層HF腐蝕，發現P型電阻率隨氧化層減薄而升高，N型則降低，與時間依賴性趨勢一致。

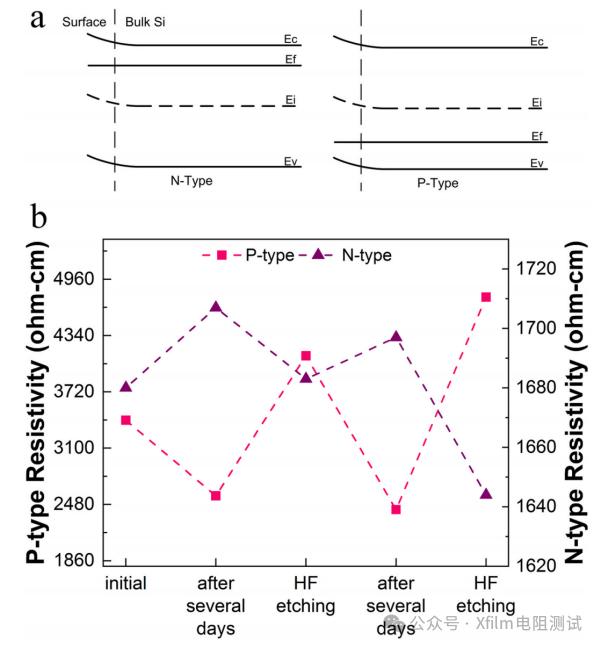

表面能帶彎曲模型及HF處理后電阻率恢復趨勢

能帶模型解釋：自然氧化導致表面能帶彎曲，N型表面形成耗盡層（載流子減少，電阻率↑），P型形成積累層（載流子增加，電阻率↓）。

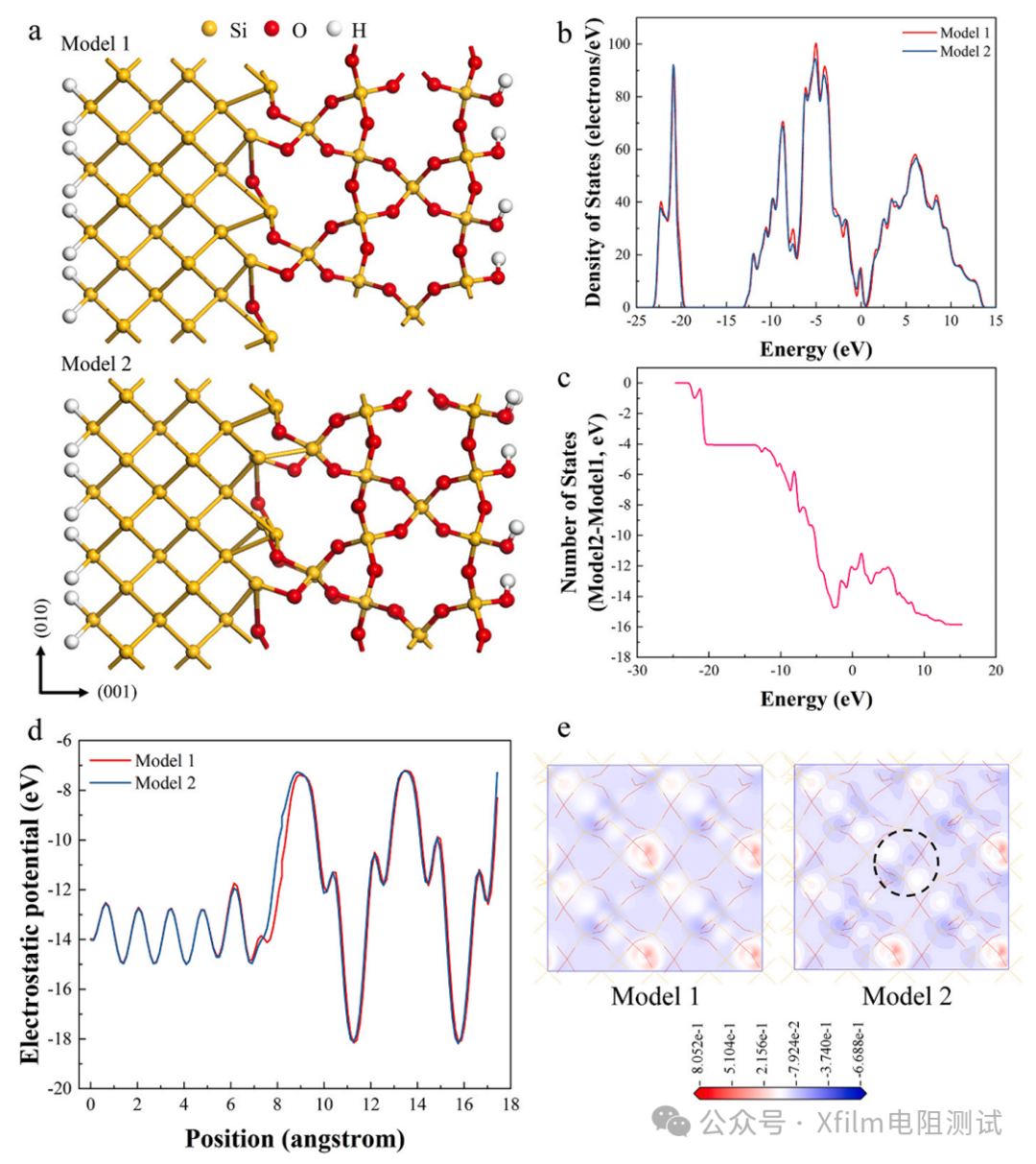

界面缺陷對電性能的影響（a-d），顯示缺陷導致能帶向下彎曲第一性原理計算：基于CASTEP模擬Si/SiO?界面缺陷態，發現氧空位缺陷導致界面態密度增加，靜電勢升高，能帶向下彎曲，與實驗現象吻合。

熱處理的穩定化作用

/Xfilm

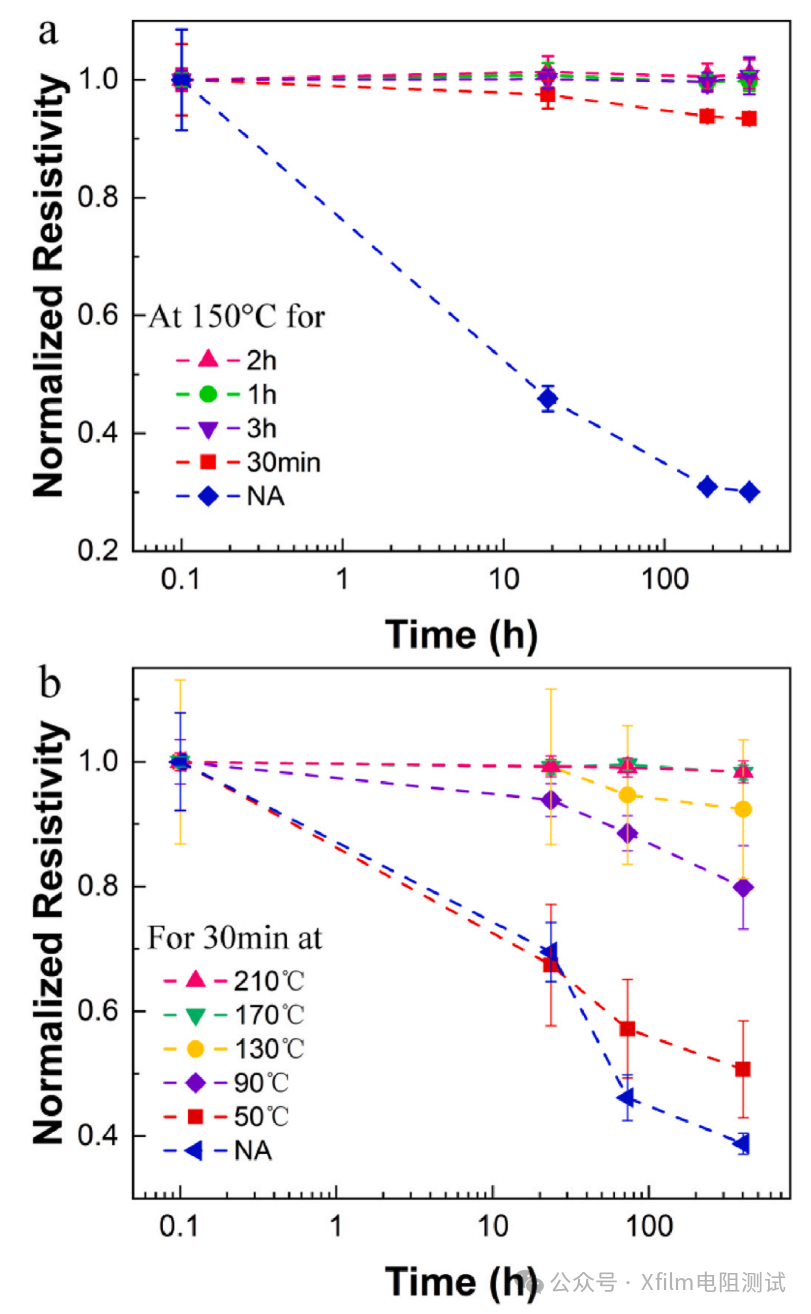

熱處理（溫度與時間）對電阻率穩定性的優化效果

熱處理優化：150°C低溫退火30分鐘可加速表面氧化，形成穩定界面態，使電阻率快速穩定。溫度越高（50-210°C），穩定性越好，但需避免熱施主生成。機理驗證：退火促進原生氧化層致密化，減少界面態動態變化，從而抑制電阻率漂移。本研究揭示了高阻硅片電阻率時間依賴性行為的本質——表面自然氧化引發的界面態變化導致能帶彎曲。通過低溫?zé)崽幚砜煽焖俜€(wěn)定電阻率，為高阻硅片的工業化檢測提供了高效解決方案。研究成果不僅深化了對半導體表面物理的理解，還為5G高頻器件用高阻硅襯底的質量控制提供了關鍵技術支持，具有重要的工程應用價值。

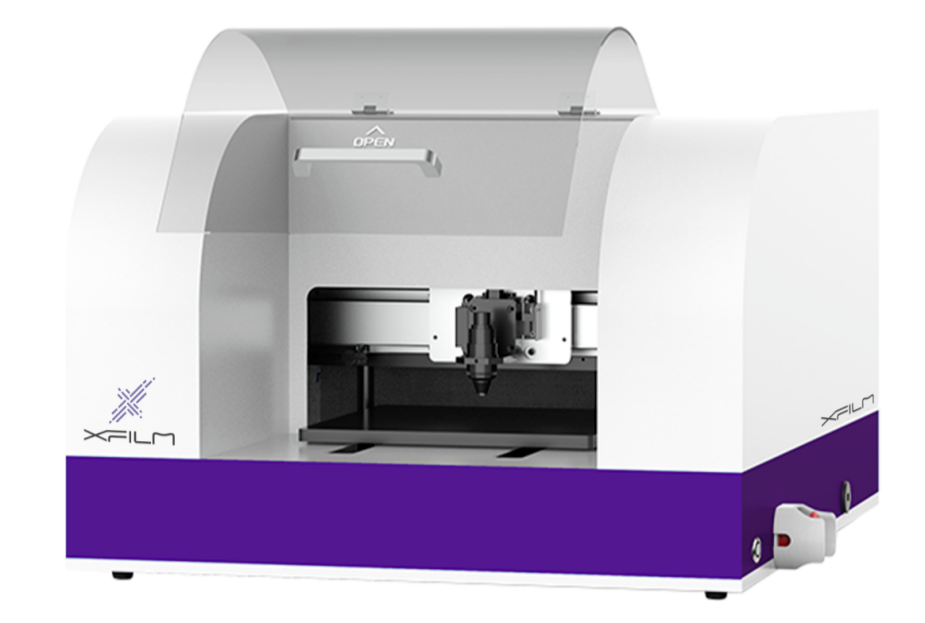

Xfilm埃利四探針方阻儀

/Xfilm

Xfilm埃利四探針方阻儀用于測量薄層電阻（方阻）或電阻率，可以對最大230mm 樣品進行快速、自動的掃描， 獲得樣品不同位置的方阻/電阻率分布信息。

• 超高測量范圍，測量1mΩ~100MΩ
• 高精密測量，動態重復性可達0.2%
• 全自動多點掃描，多種預設方案亦可自定義調節

• 快速材料表征，可自動執行校正因子計算

本文通過實驗觀測、理論計算與工藝優化相結合，系統解決了高阻硅片電阻率測量中的時間依賴性問題。Xfilm埃利四探針方阻儀在此研究中發揮了關鍵作用，為快速驗證熱處理效果及電阻率分布分析提供了可靠技術保障。
