平板顯示(FPD)制造過程中,薄膜厚度的實時管理是確保產品質量的關鍵因素。傳統方法如機械觸針?lè)ā@微法和光學法存在破壞樣品、速度慢、成本高或局限于特定材料等問題。本研究開發了一種基于四探針?lè)?/strong>的導電薄膜厚度測量?jī)x,其原理是通過將已知的薄膜材料電阻率除以方阻來確定厚度,并使用XFilm 平板顯示在線方阻測試儀作為對薄膜在線方阻實時檢測,以提供數據支撐。旨在實現非破壞性、快速精準的定點測量,并顯著降低設備成本。
四探針?lè)ㄔ?/strong>
/Xfilm

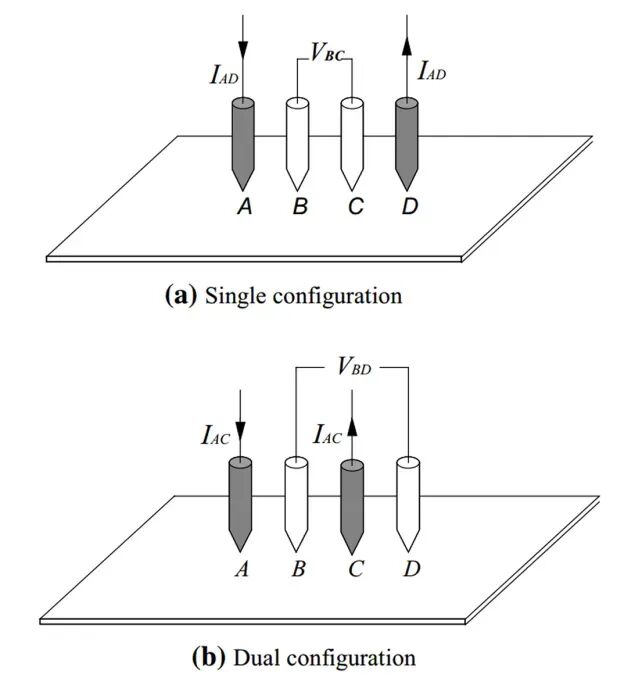

四探針?lè)ǎ?a) 單配置;(b) 雙配置
四點探針?lè)?/strong>通過測量電流與電壓計算薄膜的方阻(RS),結合材料電阻率(ρ)推導厚度(t=ρ/RS)。本儀器支持兩種配置:單配置模式:
通過外側探針施加電流(IAD),內側探針測量電壓(VBC),計算電阻 Rs= VBC/ IAD,結合修正因子 ks得方阻Rss= ks× Rs。其中 ks整合了樣品尺寸(F (d/S) )、厚度(F(t/S))、溫度(F(T))及探針間距(F(S))四類修正。雙配置模式:
采用交叉電流注入(IAC)與電壓檢測(VBD),通過比例系數 kd自動消除邊緣效應,特別適用于小尺寸樣品。
薄膜厚度測量?jī)x設計
/Xfilm

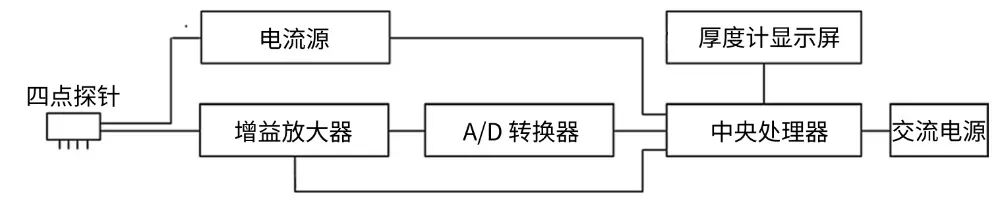

薄膜測厚儀系統框圖
系統組成:儀器集成電源、CPU、顯示器、A/D轉換器和增益放大器,支持單/雙配置模式切換,具備自動/手動測量、校準、金屬電阻率輸入等功能。探針臺與四點探針:為最小化測量薄膜厚度時探針抖動引起的接觸電阻影響,本研究設計并制造了專用探針臺。該裝置通過上下控制旋鈕固定探針,使其垂直接觸樣品表面以測量薄膜厚度。傳統四探針?lè)ǎ‵PP)因使用四探針接觸被視為破壞性方法,但通過優化探針形狀與半徑可實現非破壞測量。
薄膜測厚儀的電阻與方阻特性
/Xfilm
本研究通過標準電阻溯源法嚴格驗證薄膜測厚儀的電學性能:電阻測量

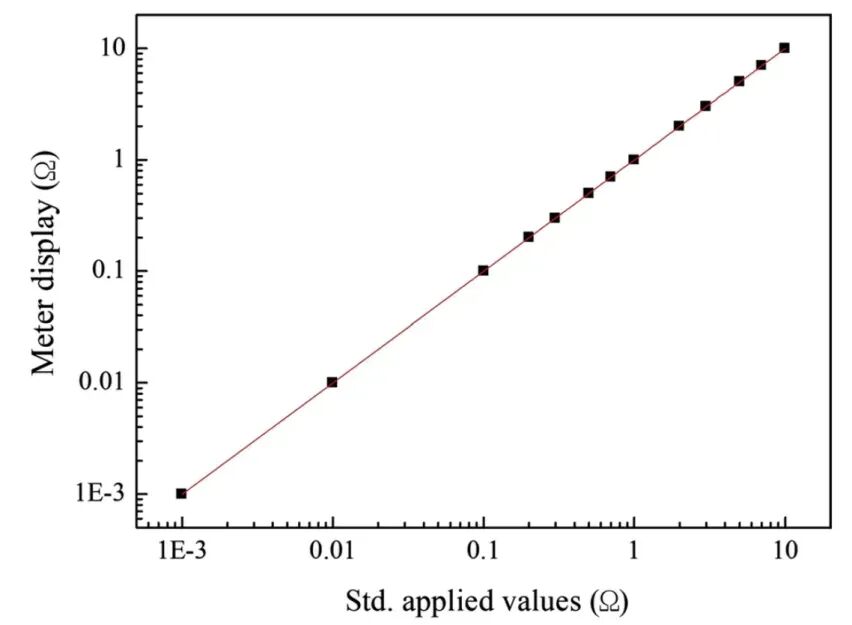

電阻測量線性度
- 量程:1 mΩ–10 Ω
- 線性誤差<0.1%,階躍響應誤差≤0.001 Ω
- 不確定度:0.1–0.2%(k=2),穩定性達±1 digit(3?位顯示)
方阻測量單配置:
理論值 Rss=4.532?Ω/□(基于四修正因子),全量程擴展為4.532 mΩ/□ – 45.32 Ω/□雙配置:
理論值 RSd=2.605?Ω/□(比例常數法),全量程為2.605 mΩ/□–26.05 Ω/□實測偏差:單/雙配置均<0.1%測厚儀的電阻與方阻測量功能在寬量程(1 mΩ–10 Ω)內均實現≤0.1%的高精度,且重復性、穩定性優異。這一性能為厚度換算公式t=ρ/RSS提供了可靠基礎,確保薄膜厚度測量的準確性。尤其通過雙配置設計有效抑制邊緣效應,解決了小尺寸樣品測量難題,凸顯其在微納薄膜表征中的實用價值。
厚度測量準確性驗證
/Xfilm
測量原理:存儲多種材料電阻率(如Al、Cu等),用戶選擇材料后,探針接觸樣品表面,儀器通過t=ρ/RSS計算厚度并實時顯示。

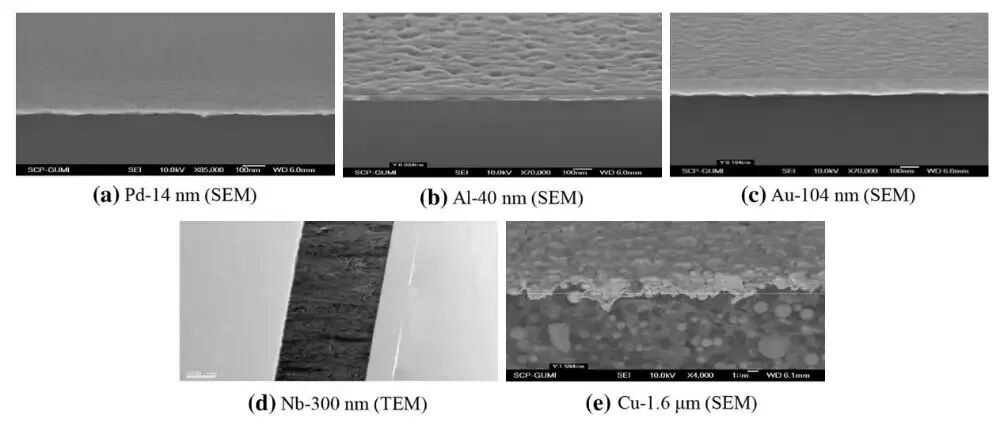

五種樣品厚度對比
實驗驗證:制備Pd、Al、Au、Nb、Cu薄膜樣品(沉積于75 mm硅片),測量中心10 mm范圍內厚度,并與SEM/TEM觀測截面厚度對比。結果顯示,測量值與顯微觀測值在14 nm–1.6 μm范圍內誤差小于0.1%,差異源于SEM/TEM的觀測誤差。本研究開發了一種用于平板顯示(如觸摸屏和觸控面板)制造過程中薄膜厚度管理的薄膜厚度測量?jī)x。該儀器基于四探針?lè)?/strong>,通過已知薄膜材料的電阻率與測得的方阻值計算厚度,理論量程為1 nm–1 mm,使用Pd、Al、Au、Nb、Cu五種薄膜樣品(沉積于75 mm硅片)驗證性能,實現薄膜樣品任意位置的快速精準測量。

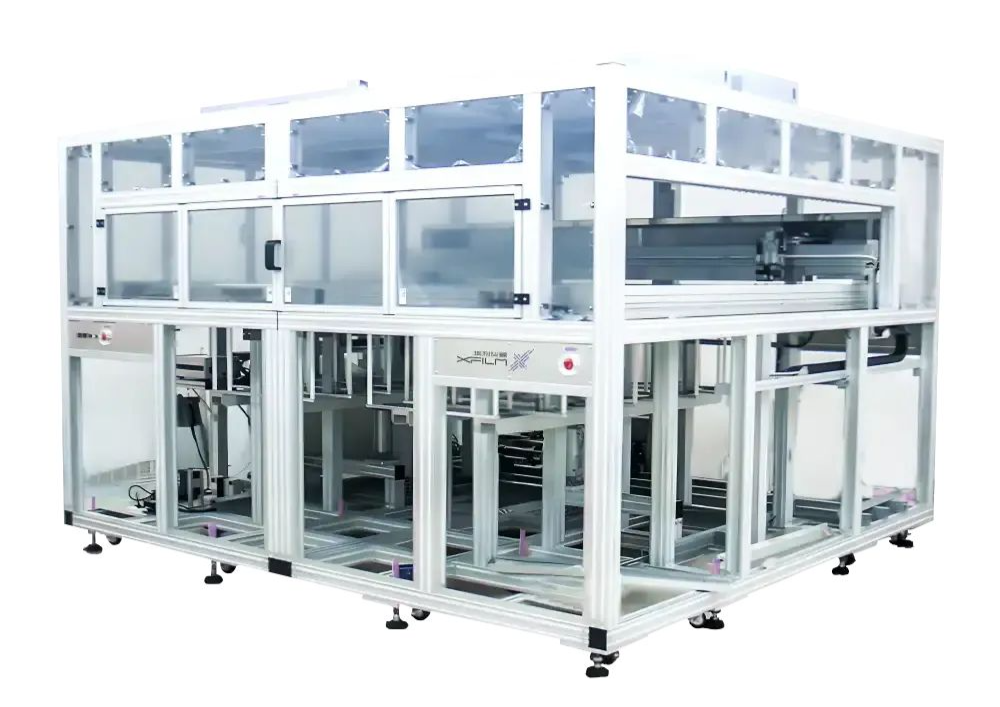

xfilm平板顯示在線方阻測試
/Xfilm
平板顯示在線方阻測試儀專為高精度智能制造設計,全面支持金屬薄膜(ITO)、硅基材料(LTPS)與氧化物半導體(IGZO)的在線檢測。
- 測試儀自檢功能
- 最小0.1mm測量分辨率
- 測試范圍:1m~10M Ω/sq
- 玻璃基板定位(搜索)功能
XFilm 平板顯示在線方阻測試儀與本研究開發的四探針薄膜測厚儀形成完整的薄膜表征解決方案:前者通過在線實時監測方阻數據,為產線提供動態電阻分布反饋;后者則基于方阻與厚度的換算關系,實現薄膜厚度的精準溯源。
原文參考:《DevelopmentofaThicknessMeterforConductiveThinFilmsUsingFour?PointProbeMethod》
