從實驗室到應用:半金屬與單層半導體接觸電阻的創新解決方案

蘇州埃利測量儀器有限公司 ? 2025-09-29 13:45 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

金屬-半導體界面接觸電阻是制約半導體器件微縮化的關鍵問題。傳統金屬(如Ni、Ti)與二維半導體接觸時,金屬誘導帶隙態(MIGS)導致費米能級釘扎,形成肖特基勢壘?,F(xiàn)有策略(如重摻雜或插入介電層)在二維材料中效果有限。本研究提出利用半金屬鉍(Bi)與單層過渡金屬硫?qū)倩衔铮═MDs)接觸,借助Xfilm埃利TLM接觸電阻測試儀,結合半金屬(鉍,Bi)的獨特電子特性,通過其近零費米能級態密度和能帶對準特性,抑制MIGS,消除肖特基勢壘,實現歐姆接觸。

帶隙態飽和機制

/Xfilm

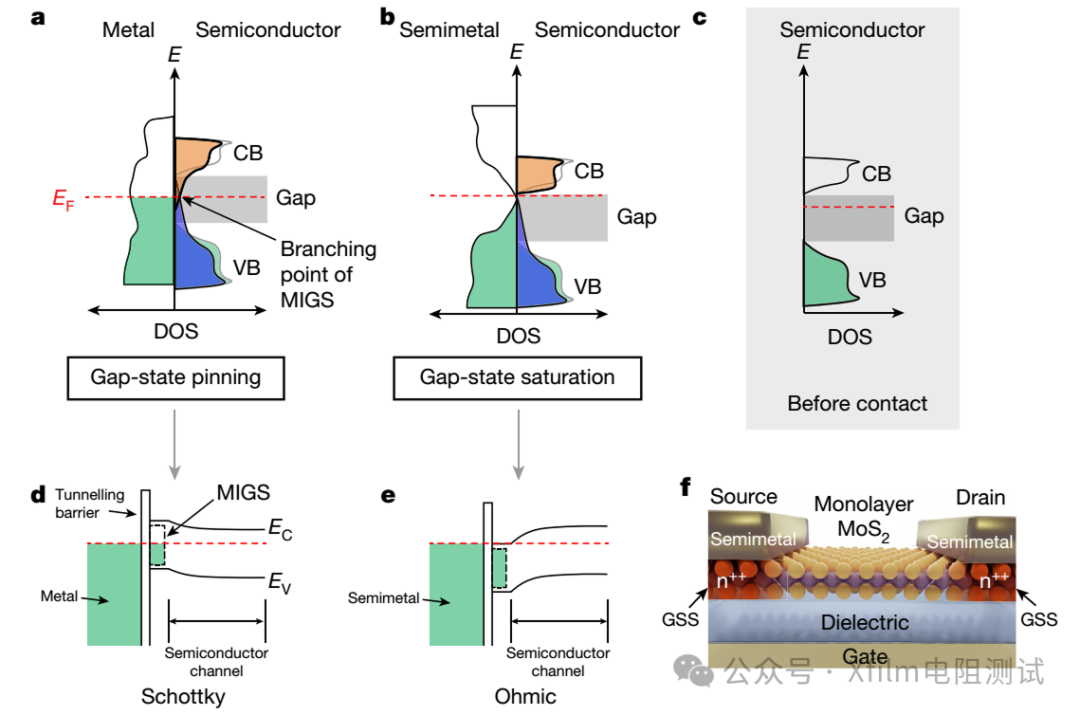

88651c2e-9cf7-11f0-8ce9-92fbcf53809c.png半金屬-半導體接觸的帶隙態飽和機制

半金屬在費米能級處的態密度趨近于零,與半導體接觸時可顯著抑制導帶 MIGS,使價帶能隙態被電子填充至飽和,形成無勢壘的簡并態界面。理論計算顯示,Bi 與 MoS?界面的隧穿勢壘寬度僅 1.66 ?,隧穿電阻率低至 1.81×10?? Ω?cm2,為接觸電阻的大幅降低提供了物理基礎。885a729c-9cf7-11f0-8ce9-92fbcf53809c.png

接觸電阻的量化表征與突破

/Xfilm

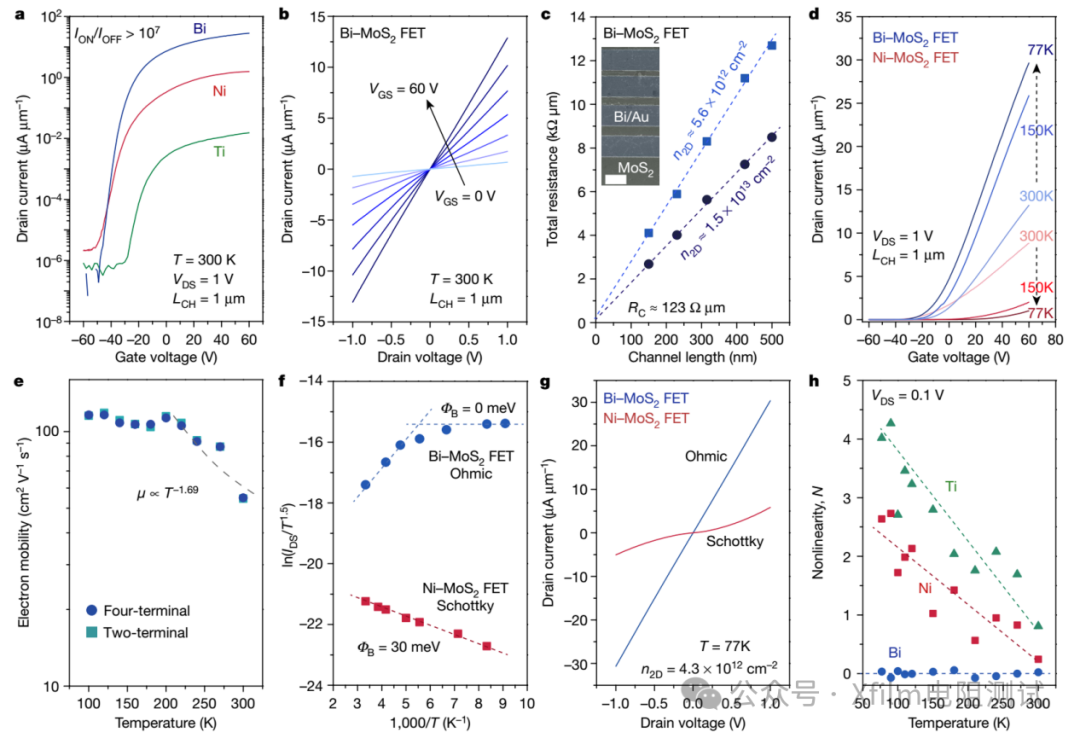

889ff376-9cf7-11f0-8ce9-92fbcf53809c.png單層MoS? FET中歐姆接觸與肖特基接觸的對比

通過電子束蒸發在單層 MoS?接觸窗口沉積 20 nm Bi 薄膜,結合傳輸線模型(TLM)測得接觸電阻低至 123 Ω?μm,較 Ni、Ti 接觸降低一個數量級以上。35 nm 溝道長度器件的導通電流密度達到 1135 μA/μm,是此前報道的二維半導體器件最高值的 2 倍以上,且接觸電阻僅占總電阻的 5% 以下,表明器件性能首次擺脫接觸限制,進入溝道本征導電區域。

無勢壘接觸的多維度驗證

/Xfilm

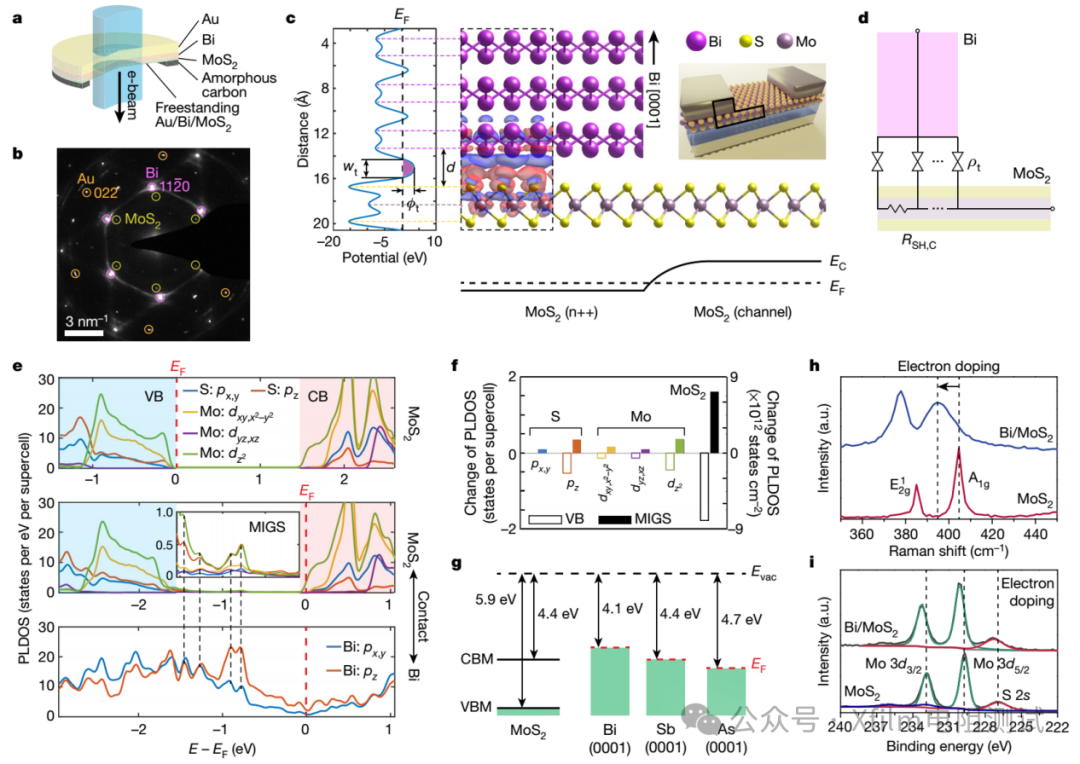

88e44058-9cf7-11f0-8ce9-92fbcf53809c.png晶體結構與歐姆接觸機制

溫度依賴的電學測試(77-300 K)顯示,Bi-MoS?器件輸出特性保持線性,而 Ni 接觸器件因肖特基勢壘表現出顯著非線性,證實 Bi 接觸界面無勢壘特性。拉曼光譜與 XPS 表征進一步顯示,Bi 接觸使 MoS?費米能級上移 400 meV,進入導帶形成簡并態,電子濃度與理論計算高度吻合,從實驗層面驗證了能隙態飽和機制對接觸電阻的抑制作用。

超低接觸電阻與高性能器件

/Xfilm

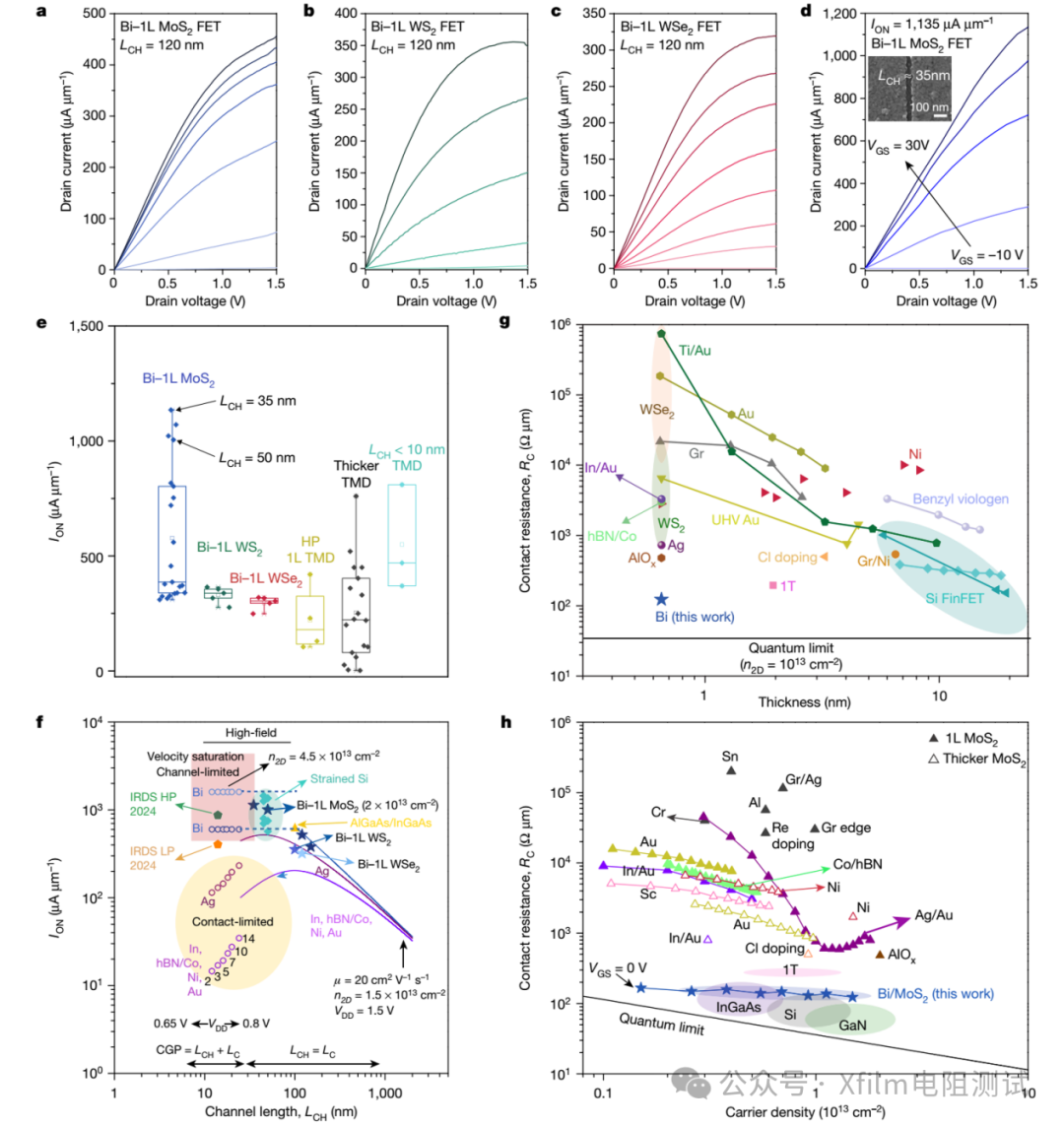

8929c952-9cf7-11f0-8ce9-92fbcf53809c.pngBi接觸二維半導體技術的性能基準

  • 接觸電阻:通過傳輸線法(TLM)測得Bi-MoS?接觸電阻低至123 Ω·μm,接近量子極限。
  • 導通電流:在35 nm溝道長度的MoS? FET中,導通電流密度達1,135 μA/μm,遠超現有二維半導體器件。
  • 普適性:該方法適用于多種單層TMDs(MoS?、WS?、WSe?),均表現出線性輸出特性和高開關比(>10?)。

該接觸策略適用于多種二維半導體(包括 MoS?、WS?和 WSe?),且通過標準 CMOS 兼容蒸發工藝即可形成接觸,展現出良好的可靠性和可擴展性。鉍接觸的二維半導體技術有望滿足未來技術節點的需求,其接觸電阻接近量子極限,為實現高性能單層晶體管并推動電子器件進一步縮小提供了關鍵技術支持。896464f4-9cf7-11f0-8ce9-92fbcf53809c.png

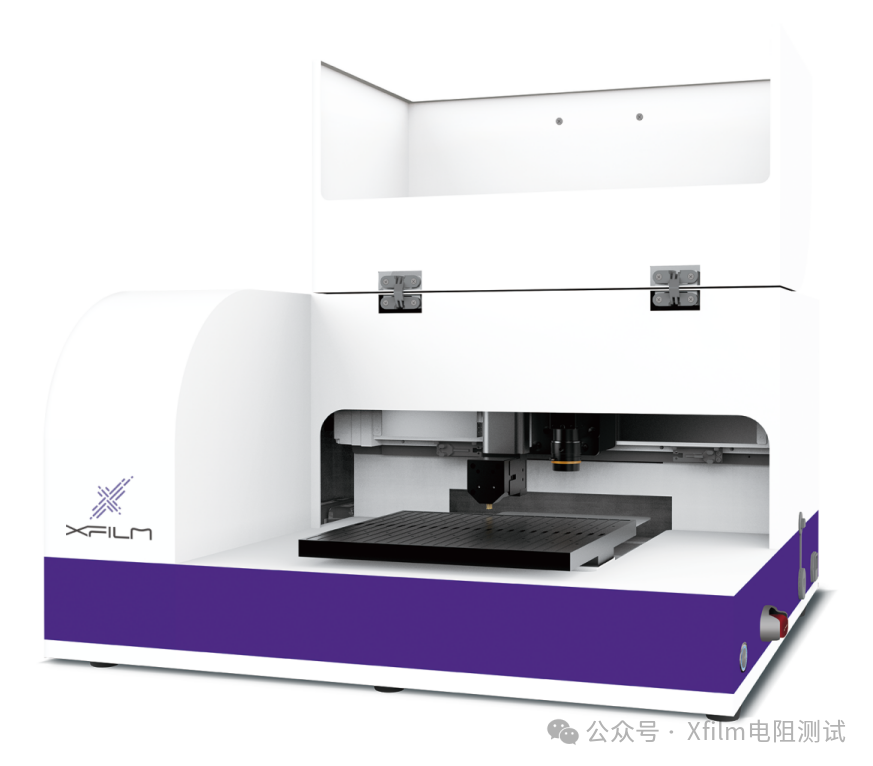

Xfilm埃利TLM電阻測試儀

/Xfilm



Xfilm埃利TLM接觸電阻測試儀用于測量材料表面接觸電阻或電阻率的專用設備,廣泛應用于電子元器件、導電材料、半導體、金屬鍍層、光伏電池等領域?!?/span>靜態測試重復性≤1%動態測試重復性≤3%■ 線電阻測量精度可達5%或0.1Ω/cm■ 接觸電阻率測試與線電阻測試隨意切換■ 定制多種探測頭進行測量和分析這項研究通過創新的半金屬 - 半導體接觸策略,借助Xfilm埃利TLM接觸電阻測試儀精確表征,首次實現了界面勢壘的有效抑制與歐姆接觸的穩定構建,在二維半導體領域取得了重大突破,為未來高性能電子器件的發展開辟了新的道路。

原文出處:《Ultralow contact resistance between semimetal and monolayer semiconductors》
