二維半導體因其原子級厚度和獨特電學性質，成為后摩爾時代器件的核心材料。然而，金屬-半導體接觸電阻成為限制器件性能的關鍵瓶頸。傳統二維半導體（如MoS?、黑磷）普遍存在高肖特基勢壘問題，導致載流子注入效率低下。近期發現的MoGe?P?單層因兼具高載流子遷移率（>103 cm2 V?1 s?1）和適中間接帶隙（0.49 eV），被視為理想溝道材料。本文通過第一性原理計算，系統揭示MoGe?P?與六種金屬（In、Ag、Au、Cu、Pd、Pt）的界面特性，闡明其超低接觸電阻的物理機制。理論預測的超低接觸電阻值，可通過高精度實驗設備Xfilm埃利TLM接觸電阻測試儀進行定量驗證，這對材料性能評估和器件優化至關重要。

界面構型與穩定性

/Xfilm

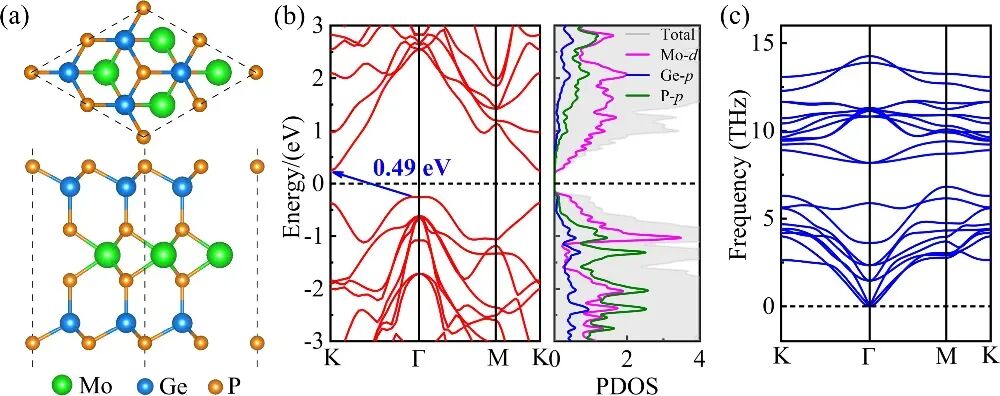

(a) MoGe?P?單層的優化結構（俯視圖與側視圖）(b) MoGe?P?單層的能帶結構與投影態密度 MoGe?P?單層的聲子色散曲線

MoGe?P?單層由MoGe?層夾在兩個Ge-P層之間構成，計算晶格常數為3.54 ?，與實驗結果一致。其間接帶隙為0.49 eV，導帶底（CBM）和價帶頂（VBM）主要源自Mo-d軌道。選取In、Ag、Au、Cu、Pd、Pt六種金屬（功函數3.99-5.74 eV）作為電極，通過固定MoGe?P?晶格并調整金屬晶格匹配，構建(1×1) MGP-In、(√3×√3) MGP-Ag/Au、(2×2) MGP-Cu/Pd/Pt超胞模型，晶格失配率為3.93%-4.90%。

優化結構俯視圖與側視圖：(a) MGP–In, (b) MGP–Ag, (c) MGP–Au,(d) MGP–Cu, (e) MGP–Pd, (f) MGP–Pt

優化后，In、Cu、Pd、Pt接觸中P原子位于金屬原子頂部，Ag、Au接觸中P原子位于三角中心。界面距離d（P原子與金屬原子間距）在MGP-Cu/Pd/Pt中更?。?.91-2.00 ?），結合能Eb更負（-1.47至-1.96 eV），表明更強界面相互作用。

電子相互作用與電荷轉移

/Xfilm

(a)-(f) MGP–金屬接觸的電荷密度差（Δρ）與平面平均電子密度差Δρ(z)

通過電荷密度差分析，發現界面存在顯著電荷重分布：P原子周圍電荷積累，金屬側電荷耗盡，形成從金屬指向MGP的界面偶極子。Bader電荷分析進一步量化電荷轉移量，Pd/Pt/Cu體系的電荷轉移（0.36–0.81 e）遠超In/Ag/Au（0.08–0.19e）。這種強相互作用誘導金屬態向MGP帶隙延伸，直接導致費米能級釘扎效應。

(a)-(f) MGP–金屬接觸的投影能帶結構

歐姆接觸與費米能級釘扎

/Xfilm

(a)-(f) MGP–金屬接觸的投影態密度（PDOS）

投影能帶分析揭示所有接觸中費米能級（EF）均位于MGP導帶內，使電子SBH（Φn）呈負值，證實形成n型歐姆接觸。釘扎因子計算（S ≈ 0.05–0.08）表明存在強費米能級釘扎，這是界面金屬態釘扎EF的結果。與弱釘扎體系（如石墨烯）相比，此特性使MoGe?P?對金屬功函數不敏感，大幅降低電極選擇難度。

(a) 電子和空穴的SBH值隨金屬功函數的變化

隧穿特性與接觸電阻

/Xfilm

(a)-(f) MGP–金屬接觸沿z軸的有效靜電勢（EF為費米能級）

MGP-Cu/Pd/Pt接觸無隧穿勢壘（ΦTB=0，WTB=0），隧穿概率PTB = 100%。MGP - In / Ag / Au的ΦTB分別為2.33 eV、1.30 eV、1.28 eV，WTB為0.98-0.58 ?，PTB為21.59%-50.46%，高于多數二維半導體1920。所有接觸的隧穿特定電阻ρt較低：MGP-Cu/Pd/Pt為0，MGP-In/Ag/Au為2.18×10?11-6.27×10?11 Ω·cm2，比MoSi?N?/WSi?N?-金屬接觸低兩個數量級。這表明MoGe?P?-金屬接觸具有極低電阻和高效載流子注入能力。本研究通過DFT計算系統揭示了MoGe?P?單層與六種金屬電極的接觸特性。所有接觸均因強界面相互作用形成歐姆接觸，其中MGP-Cu/Pd/Pt因零隧穿勢壘實現100%隧穿概率。MGP-In/Ag/Au的隧穿概率亦高于多數二維半導體。所有接觸的隧穿特定電阻極低，表明超低接觸電阻和優異性能。這些發現為設計高性能MoGe?P?基電子器件提供了理論依據。

Xfilm埃利TLM電阻測試儀

/Xfilm

Xfilm埃利TLM接觸電阻測試儀用于測量材料表面接觸電阻或電阻率的專用設備，廣泛應用于電子元器件、導電材料、半導體、金屬鍍層、光伏電池等領域。■靜態測試重復性≤1%，動態測試重復性≤3%■ 線電阻測量精度可達5%或0.1Ω/cm■ 接觸電阻率測試與線電阻測試隨意切換■ 定制多種探測頭進行測量和分析通過使用Xfilm埃利TLM接觸電阻測試儀進行定量測量的實驗手段進行精確表征和驗證了理論預測的超低接觸電阻特性。

原文參考：《Ultralow Contact Resistance and Efficient Ohmic Contacts in MoGe2P4 ? Metal Contacts》
