(3) 邊界測試結果

測試步驟 4 對應波形如圖 1所示， 寄存器最大值為 64’hFFFFFFFFFFFFFFFF，到達最大值后一個時鐘周期后翻轉回 0， 在隨機時刻使用 force 將寄存器賦值臨近最大值， 當寄存器達到最大值后， 翻轉回到 0， 讀取數值為 0， 仿真行為符合設計預期。

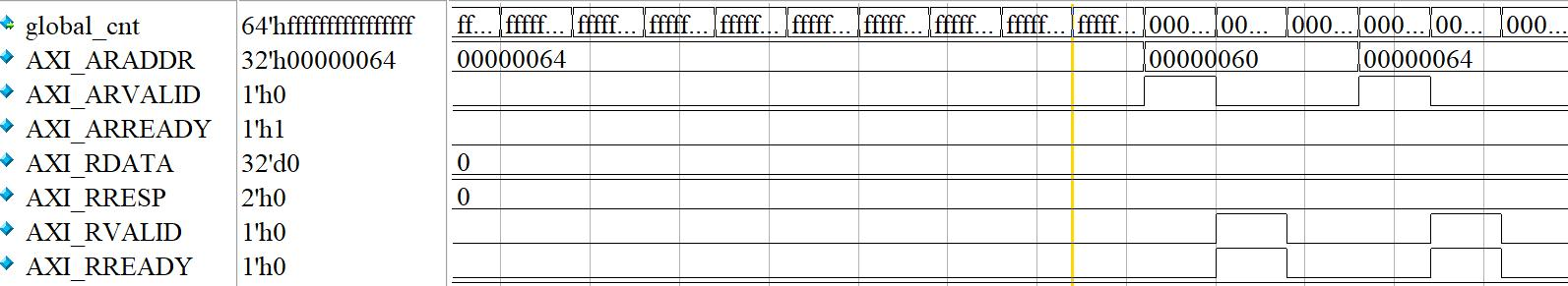

圖1 寄存器邊界測試仿真波形圖

(4) 功能測試結果

測試步驟 5 對應打印信息如圖 2 所示， 由于此步驟波形跨度較大因此使用打

印信息展示。 在 24618ns 時刻讀取寄存器值為 64’h1F， 在 79434ns 時刻讀取寄存器值

為 64’h35A7， 計算時間差值除以 4 等于寄存器兩次讀取差值， 仿真行為符合設計預

期， 測試通過。

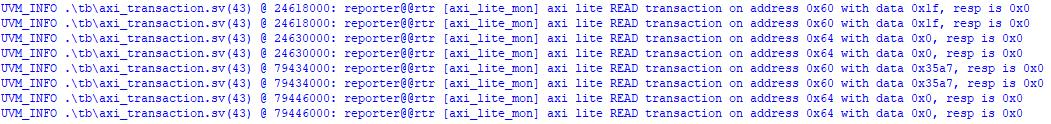

圖2 寄存器功能測試打印信息圖
