傾佳電子T型三電平逆變器應用綜合分析：B3M010C075Z與B3M013C120Z碳化硅MOSFET黃金組合的性能與價值

傾佳電子（Changer Tech）是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，并提供包括IGBT、SiC MOSFET、GaN等功率半導體器件以及新能源汽車連接器。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

1. 執行摘要

傾佳電子旨在深入剖析T型三電平（T-type Three-Level）拓?fù)浣Y(jié)構中，通過異構化器件選型策略——即采用低損耗的B3M010C075Z作為內管（中點開關）與堅固耐用的B3M013C120Z作為外管（直流母線開關）——所構建的高性能功率級。分析表明，這種“黃金組合”通過精確匹配器件特性與拓?fù)鋬?nèi)不同位置的電氣應力，有效降低了系統的總損耗（包括導通損耗和開關損耗），從而超越了傳統的同構設計方案。該組合能夠?qū)⑾到y(tǒng)效率提升至98.5%以上，并顯著提高功率密度。此外，傾佳電子強調了高性能隔離門極驅動器和配套隔離電源在充分發揮碳化硅（SiC）器件潛力方面不可或缺的作用。最終結論指出，這一黃金組合是推動下一代電力電子系統發展的關鍵技術，尤其在高價值應用領域，如人工智能數據中心（AIDC）電源和儲能系統（ESS）中，其性能優勢可直接轉化為顯著的經濟與運營效益，分別體現在降低電源使用效率（PUE）和提升投資回報率（ROI）上。

2. T型三電平逆變器：碳化硅技術的最佳架構選擇

2.1 T型拓?fù)浜?jiǎn)介

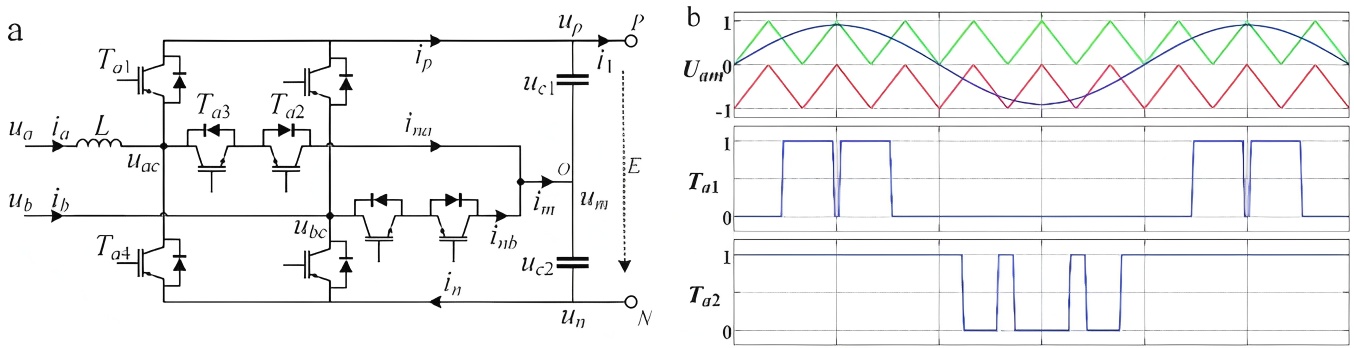

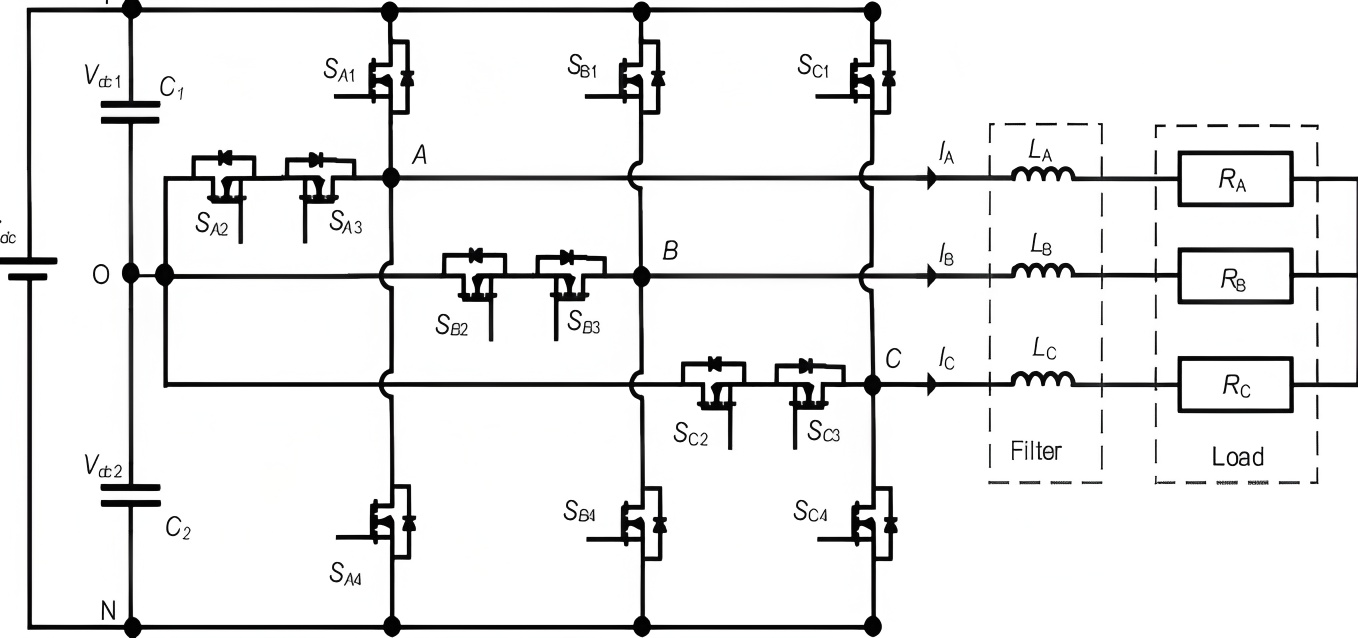

T型三電平逆變器是傳統逆變器拓?fù)涞难葸M(jìn)，旨在平衡系統性能與設計復雜性 。其基本拓?fù)浣Y(jié)構由每相橋臂的四個開關器件組成：兩個串聯的外管（S1, S4）連接到直流母線正負軌，一對雙向內管（S2, S3）連接到直流母線中性點。這種結構能夠輸出三種電壓電平（正、零、負），從而在電力轉換中實現更高的性能。

2.2 架構對比分

2.2.1 相較于兩電平逆變器

T型三電平逆變器在輸出電壓質量方面具有顯著優勢，其輸出的總諧波失真（THD）更低，從而減少了對濾波器的需求，并降低了電磁干擾（EMI） 。由于內管僅承受一半的直流母線電壓，器件的電壓應力得以降低。更重要的是，其等效開關頻率是實際開關頻率的兩倍，這使得設計人員可以采用更小、更輕的磁性元件，從而提高系統的功率密度 。

2.2.2 相較于三電平NPC逆變器

與傳統的中點鉗位（NPC）三電平逆變器相比，T型拓?fù)涫∪チ算Q位二極管，簡化了電路結構，減少了元件數量 。在低于1500 V直流母線電壓的中低壓應用中，T型拓?fù)涞暮诵膬?yōu)勢在于其導通損耗更低。當輸出連接到直流母線正負軌時，電流僅流經一個外管器件，而NPC拓?fù)渲袆t需要流經兩個串聯器件（一個開關管和一個二極管）。這一特性使得T型拓?fù)湓谑褂玫蛯?dǎo)通電阻（ RDS(on)?）的SiC器件時，天然具有更高的效率 。

2.3 電壓應力與損耗分布：核心優化原理

T型拓?fù)涞囊粋€(gè)內在特性是其橋臂內不同開關器件所承受的電氣應力是不對稱的，而這種不對稱性恰恰為系統級優化提供了絕佳的機會。

外管 (S1, S4): 這兩個開關必須承受完整的直流母線電壓（Vdc?）。然而，根據調制策略，它們通常以較低的頻率工作，甚至在大部分時間內保持導通或關斷狀態。因此，其損耗主要由導通損耗構成 。

內管 (S2, S3): 這對連接到中性點的開關僅需承受一半的直流母線電壓（Vdc?/2） 。但它們負責高頻切換以產生零電平輸出，因此其損耗主要由開關損耗決定。

這種應力的不對稱分布意味著，采用四顆完全相同的1200 V MOSFET的同構設計方案并非最優選擇。對于內管而言，1200 V的耐壓等級是過度的，并且更高耐壓等級的器件通常具有較差的開關性能品質因數（如RDS(on)?×Qg?），這會導致在最關鍵的高頻開關路徑上產生不必要的更高損耗。反之，在外管位置使用低壓器件又無法滿足耐壓要求。因此，拓?fù)浣Y(jié)構本身就決定了最高效、最具成本效益的解決方案是一種“混合搭配”的異構化設計，即為不同位置選擇最適合其特定應力的器件，這正是“黃金組合”概念的理論基礎。

2.4 與碳化硅技術的協同效應

SiC器件的低開關損耗和高頻工作能力極大地放大了T型拓?fù)涞膬?yōu)勢。它使得設計人員能夠?qū)⒐ぷ黝l率提升至50 kHz以上，從而大幅縮小磁性元件的尺寸，同時避免了傳統硅基器件在此頻率下會產生的巨大效率損失 。T型拓?fù)涞牡蛯?dǎo)通損耗特性與SiC器件的低開關損耗相輔相成。在SiC系統中，導通損耗在總損耗預算中的占比相對更高，因此通過拓?fù)溥x擇來最小化導通損耗，對于最大化系統整體效率至關重要 。

表1：主流逆變器拓?fù)湫阅軐?duì)比

該表直觀地展示了T型拓?fù)湓谛?、性能和?fù)雜性之間取得了最佳平衡，為后續的器件級分析奠定了基礎。

3. 器件深度剖析：B3M013C120Z與B3M010C075Z的“黃金組合”

本節將詳細分析兩款SiC MOSFET的數據手冊，以論證其各項特性如何完美契合T型拓?fù)渲懈髯缘慕巧ㄎ弧?/p>

3.1 外管 – B3M013C120Z (1200V)：堅固的直流母線錨點

角色定位: 可靠地阻斷全直流母線電壓（最高1200 V），并以最低的導通損耗傳導滿載電流。

關鍵參數分析 :

VDS,max?: 1200 V。為高壓直流母線系統（如800 V-1000 V）提供了必要的電壓裕量。

RDS(on),typ? @ VGS?=18V: 13.5 mΩ。對于1200 V等級的器件而言，這是一個極低的導通電阻值，是最小化導通損耗的關鍵，而導通損耗正是外管位置的主要損耗來源。

雪崩耐受能力 (Avalanche Ruggedness): 在產品特性中明確列出，確保了器件在電壓瞬變下的堅固性，提升了系統可靠性。

結殼熱阻 (Rth(j?c)?): 0.20 K/W。優異的散熱性能，允許高效地導出熱量，這對于處理高持續電流的器件至關重要。

3.2 內管 – B3M010C075Z (750V)：高頻開關核心

角色定位: 在輸出相和直流母線中性點之間執行高頻、雙向的開關動作，同時實現最低的開關損耗和導通損耗。

關鍵參數分析 :

VDS,max?: 750 V。該電壓等級為內管位置進行了優化，為高達約1400 V的直流母線（Vdc?/2<700V）提供了充足的安全裕量，同時避免了使用1200 V器件所帶來的性能妥協。

RDS(on),typ? @ VGS?=18V: 10 mΩ。極低的導通電阻值，有效降低了零電平導通路徑上的損耗。

開關能量 @ 500V, 80A: Eon? = 910 μJ, Eoff? = 625 μJ。這些低開關能量值對于高頻工作至關重要，直接降低了在內管位置占主導地位的開關損耗。

低寄生電容: Ciss? = 5500 pF, Crss? = 19 pF。極低的反向傳輸電容（Crss?）對于實現快速、干凈的開關波形和抑制由高dV/dt引起的誤導通至關重要。

3.3 協同性能優化：“黃金組合”的內在邏輯

“黃金組合”的價值不僅在于電氣性能的優化，更在于系統級的成本效益突破。它以更低的系統物料清單（BOM）成本，實現了通常需要更昂貴方案（如在所有位置使用頂級的1200 V、超低R_{DS(on)}器件）才能達到的性能指標。這體現了一種將元件能力進行靶向配置，從而實現單位成本下總損耗最小化的戰略思想。

其內在邏輯如下：

外管的主要損耗機制是導通損耗（I2R）。B3M013C120Z的13.5 mΩ低導通電阻直接解決了這一問題。

內管的主要損耗機制是開關損耗（fsw?×Esw?）。B3M010C075Z的低$E_{on}/E_{off}$和低寄生電容則精確地應對了這一挑戰。

在內管位置使用750 V器件（B3M010C075Z）本身就比使用1200 V器件更具成本效益和電氣效率。通常，750 V的SiC工藝可以實現比1200 V工藝更優的品質因數（例如，在相同芯片面積下實現更低的$R_{DS(on)}$和更低的比柵極電荷）。

因此，通過將電壓等級更低、開關速度更快、導通電阻也更低的B3M010C075Z精確匹配到高頻工作的內管路徑，同時將堅固耐用的高壓器件B3M013C120Z匹配到低頻工作的外管路徑，設計者得以最小化整個橋臂的總損耗。這種協同配對所實現的總損耗低于任何一種同構配置，從而帶來更高的效率、更低的散熱需求和優化的系統成本。

表2：外管B3M013C120Z關鍵電氣與熱性能參數

表3：內管B3M010C075Z關鍵電氣與開關參數

4. 關鍵子系統：實現穩健與高頻運行的基石

要充分發揮SiC MOSFET的性能，必須依賴于一個整體設計的系統方法，其中關鍵的子系統起著決定性作用。

4.1 BTD5350x隔離門極驅動器的精密控制

高瞬態電流能力 (10A拉/灌電流): SiC MOSFET的輸入電容（Ciss?）需要在極短時間內完成充放電，以實現高頻工作所需的快速上升/下降時間。BTD5350x提供的10A峰值電流能力是實現這一目標、從而最小化開關損耗的基礎 。

高共模瞬態抗擾度 (CMTI > 150 kV/μs): 在T型逆變器這樣的橋式拓?fù)渲?，開關過程中產生的高dV/dt會在隔離柵上引起強烈的共模噪聲。高達150 kV/μs的CMTI是確保這種噪聲不會干擾門極驅動信號的硬性要求，從而防止了可能導致效率下降甚至災難性故障的虛假開關動作 。

集成保護功能 (米勒鉗位, 欠壓鎖定): BTD5350M版本集成的米勒鉗位功能，在關斷期間為門極提供一個低阻抗路徑，有效吸收由米勒電容（Crss?）耦合的電流，防止了dV/dt引起的誤導通，這是提升SiC系統可靠性的關鍵 。同時，欠壓鎖定（UVLO）功能確保MOSFET不會在柵極電壓不足的情況下工作，避免了因此導致的高導通損耗和潛在的熱失控風險 。

4.2 BTP1521x與TR-P15DS23-EE13構建的隔離電源基礎

穩定的雙極性門極電壓: SiC MOSFET需要精確的門極電壓（如+18V）以獲得最低的RDS(on)?，并需要負壓（如-4V）來確?？煽筷P(guān)斷和增強噪聲抗擾性。BTP1521x DC-DC控制器與TR-P15DS23-EE13變壓器的組合，正是為提供這種精確、隔離的雙極性電源而設計的 。

高隔離等級 (4500 Vac): TR-P15DS23-EE13變壓器高達4500 Vac的原副邊隔離耐壓是一項關鍵的安全特性，確保了功率級的高壓與控制側的低壓電路之間實現安全的電氣隔離 。

為SiC驅動優化: 該變壓器明確指出其整流后約22 V的輸出電壓非常適合生成SiC所需的+18V/-4V供電，體現了其專用化設計理念 。BTP1521x高達1.3 MHz的工作頻率能力，使得采用緊湊的EE13磁芯變壓器成為可能，為提升系統整體功率密度做出了貢獻 。

5. 應用價值分析：從器件卓越性到系統級增益的轉化

本節將技術規格與目標市場的實際業務和性能成果聯系起來，量化該“黃金組合”帶來的價值。

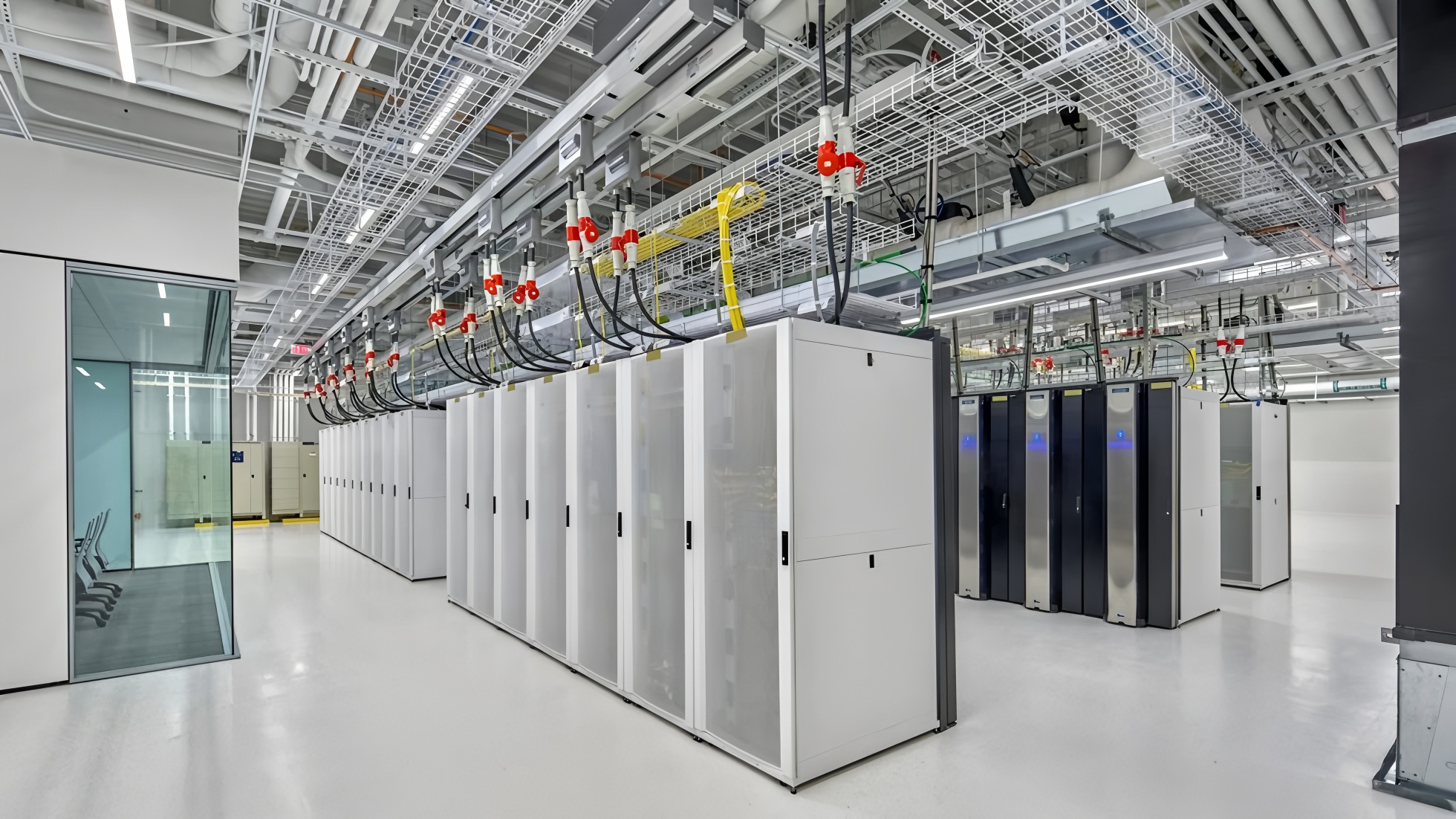

5.1 高頻UPS與AIDC電源

效率與電源使用效率 (PUE): 該組合實現超過98%的系統效率，直接減少了UPS或PSU的能量損耗 。在數據中心環境中，功率轉換鏈上節省的每一瓦特功率，都意味著冷卻系統可以減少相應的散熱負荷，從而帶來雙重節能效益。這對降低PUE——數據中心運營成本的關鍵指標——具有決定性影響 。

功率密度與機架空間優化: 由SiC低開關損耗實現的高頻工作，使得磁性元件（電感、變壓器）的尺寸和重量得以大幅減小 。這直接轉化為更高的功率密度（W/in3），推動了在標準服務器電源尺寸內實現8-12 kW功率輸出的行業趨勢 。

更高的功率密度不僅僅是節省空間，它更是實現更高計算密度的基礎，這對于AI基礎設施至關重要，并從根本上改變了數據中心建設的總擁有成本（TCO）模型。AI處理器（GPU）的功耗急劇增加，推動機架功率從10 kW以下提升至30-100 kW 。物理空間是數據中心昂貴且固定的資本支出。而高功率密度的PSU（例如100 W/in3）允許在有限的機架單元內提供所需的8-12 kW功率 。這意味著單個機架可以容納更多、更強大的GPU，從而提升機架的計算輸出能力。最終，數據中心可以用更少的機架、更小的占地面積和更少的配套設施（線纜、PDU）來達到其目標算力，顯著降低了資本支出（CapEx）和運營支出（OpEx） 。本文分析的SiC“黃金組合”正是支撐這一價值鏈的基礎技術之一。

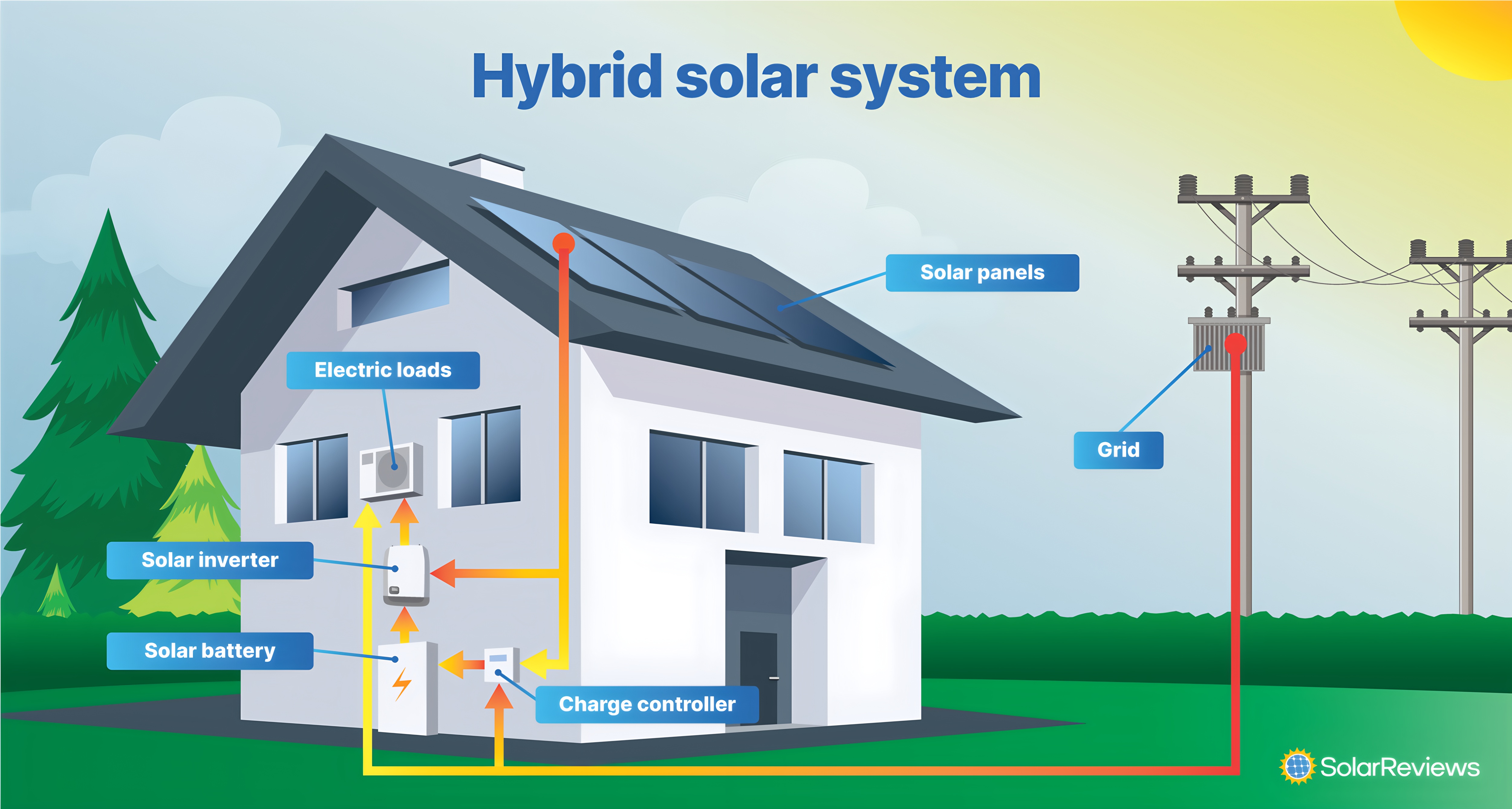

5.2 儲能系統（戶用與工商業PCS）及混合逆變器

往返效率 (RTE) 與財務回報: 儲能變流器（PCS）的效率是決定系統往返效率的關鍵因素。基于該SiC T型拓?fù)浞桨傅母咝?，能夠最大限度地減少充放電過程中的能量損失。

在儲能應用中，即便是微小的效率提升，在項目漫長的生命周期內也會被放大，帶來不成比例的巨大經濟回報。儲能系統的收益來自于能量的循環利用，一個典型的系統在其10-15年的壽命中會經歷數千次充放電循環 。假設往返效率提升1.5%（例如從97%提升到98.5%），這意味著在每次循環中，對于同樣數量的存儲能量，可以多輸送1.5%的能量。對于一個每日循環的1 MWh工商業儲能系統，這1.5%的增益相當于每天額外輸送15 kWh的能量，每年約5.5 MWh。這些額外的能量直接轉化為利潤或節約的成本。在10年內，累計價值將達到55 MWh。這充分說明，盡管高性能SiC PCS的初始投資略高，但其帶來的放大效應的財務回報將迅速抵消成本，從而顯著改善項目的投資回報率（ROI）并降低平準化度電成本（LCOS） 。

功率密度對市場的吸引力: 高功率密度使得戶用儲能產品可以設計得更小、更輕、更美觀，這是贏得消費者青睞的關鍵因素 。對于工商業儲能系統，更小的占地面積可以節省寶貴的商業空間。此外，SiC優越的散熱性能帶來了更高的可靠性，并使得在低功率戶用混合逆變器中實現無風扇或更安靜的運行成為可能 。

6. 設計與集成建議

6.1 熱管理

鑒于兩款器件均具有0.20 K/W的優異結殼熱阻，采用設計良好的共用散熱器是可行的。然而，設計時應充分考慮兩者不同的損耗分布特性。內管（B3M010C075Z）在高頻下開關損耗更高，可能成為熱點；而外管（B3M013C120Z）的導通損耗更大。在超大功率應用中，采用先進的熱界面材料，甚至考慮分離式散熱設計，可能有助于進一步優化熱性能。

6.2 布局與寄生電感抑制

快速開關的SiC設計面臨的核心挑戰之一是控制功率回路和門極回路中的寄生電感。關鍵建議包括：

最小化高頻換流回路（涉及內管和直流母線電容）的環路面積。

使用疊層母排或?qū)挾馄降?a href="http://www.brongaenegriffin.com/v/tag/82/" target="_blank">PCB走線來降低雜散電感。

將BTD5350x門極驅動器盡可能靠近SiC MOSFET的柵極放置，并使用短而緊湊的雙絞線連接，以最小化門極回路電感，防止振鈴。兩款MOSFET均采用帶開爾文源極（Kelvin Source）引腳的TO-247-4封裝，這對實現干凈、快速的開關至關重要，因?yàn)樗@過了傳統封裝中會影響開關速度的源極公共路徑電感 。

6.3 控制與調制策略

盡管傾佳電子不深入探討控制算法，但值得一提的是，可以采用空間矢量脈寬調制（SVPWM）或非連續脈寬調制（DPWM）等高級調制策略 。這些策略不僅可以優化輸出波形質量，還能主動管理內外管之間的損耗分布，并確保直流母線中性點電壓的平衡——這是所有三電平拓?fù)渲幸豁?xiàng)至關重要的控制任務 。
