傾佳電子B3M010C075Z碳化硅MOSFET深度分析：性能基準與戰略應用

傾佳電子（Changer Tech）是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，并提供包括IGBT、SiC MOSFET、GaN等功率半導體器件以及新能源汽車連接器。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

第一部分：內容摘要

傾佳電子對基本半導體（BASIC Semiconductor）推出的B3M010C075Z型750V碳化硅（SiC）MOSFET進行全面技術解析。分析內容包括將其性能與傳統硅（Si）MOSFET及IGBT進行基準比較，評估其核心產品優勢，并明確其能夠發揮顛覆性作用的關鍵應用領域。

分析核心結論表明，B3M010C075Z憑借其10 mΩ的極低典型導通電阻、通過銀燒結封裝技術實現的卓越熱性能（結殼熱阻R_{th(j-c)}僅為0.20 K/W）以及高速開關特性，在同類產品中脫穎而出。這些優異特性直接源于碳化硅材料本身的基礎優勢，包括更寬的禁帶寬度和更高的熱導率 。

該器件的關鍵優勢在于能夠顯著提升系統級的效率和功率密度。其極低的開關損耗支持更高的工作頻率，從而使磁性元件、電容等無源器件的體積、重量和成本得以降低。這一優勢可直接轉化為實際應用中的顯著價值，例如延長電動汽車的續航里程、提高太陽能逆變器的能量轉換效率以及實現更緊湊的電源設計 。

從戰略應用角度看，B3M010C075Z是追求極致性能的高功率、高頻率應用的理想選擇。其主要應用領域覆蓋戶儲、工商業儲能、DC-DC轉換器、太陽能逆變器以及應用于數據中心和通信領域的下一代開關電源（SMPS）。

綜上所述，B3M010C075Z為致力于突破功率變換技術瓶頸的設計團隊提供了一個極具競爭力的解決方案。盡管其應用需要精心的設計考量，但采用該器件為實現超越傳統硅基技術的卓越系統性能開辟了清晰的路徑。

第二部分：B3M010C075Z核心性能特征解析

本部分將深入剖析該器件的數據手冊 ，為其各項能力建立一個定量的性能基準。

表1：B3M010C075Z關鍵性能指標一覽

2.1 靜態性能與導通效率

該器件在柵源電壓$V_{GS}$為18V、結溫$T_{J}$為25°C時，典型導通電阻$R_{DS(on)}$低至10 mΩ 。更為關鍵的是，其性能曲線（圖5）顯示，在175°C高溫下，該電阻僅增至約12.5 mΩ，增幅約為25% 。其柵極閾值電壓 $V_{GS(th)}$在25°C時為2.7V，在175°C時降至1.9V。零柵壓漏極電流$I_{DSS}$在750V電壓下表現優異，25°C時為1 μA，175°C時也僅為12 μA 。

低$R_{DS(on)}$是實現高效率的核心因素，因?yàn)樗苯記Q定了$I^2R$導通損耗的大小。而其優異的溫度穩定性則具有更深遠的意義。傳統的硅MOSFET在相同溫度范圍內，$R_{DS(on)}$的增幅可能高達67%甚至更高 。B3M010C075Z更平坦的溫度系數確保了在實際高負載工況下，其性能更可預測且效率更高，從而降低了熱失控風險，并簡化了熱管理設計。極低的漏電流是碳化硅寬禁帶特性的直接體現 ，有效降低了系統的待機功耗。

這種卓越的$R_{DS(on)}$穩定性不僅是器件層面的特性，更是系統層面的賦能。它意味著熱設計可以針對一個更窄的功耗范圍進行優化。相較于必須為應對最高工作溫度下急劇增加的$R_{DS(on)}$而配置超大散熱器的硅基方案，采用B3M010C075Z可能允許使用體積更小、成本更低的散熱系統。其邏輯鏈如下：首先，數據手冊顯示$R_{DS(on)}$從25°C到175°C僅增加25%。其次，相比之下，硅MOSFET的增幅可能超過67%。由于傳導損耗$P_{cond} = I_D^2 times R_{DS(on)}$，在高溫下，硅器件的功耗將遠高于此款碳化硅器件。最后，散熱系統需根據最壞情況（最高溫度）下的功耗來設計 。因此，B3M010C075Z更低且更穩定的

$R_{DS(on)}$直接導致了更低的最壞情況功耗，從而實現了散熱系統的小型化、輕量化和低成本化，這是影響系統總成本和功率密度的重要衍生效益。

2.2 動態開關性能

數據手冊詳細列出了關鍵的電容參數：輸入電容$C_{iss}$為5500 pF，輸出電容$C_{oss}$為370 pF，而至關重要的反向傳輸電容$C_{rss}$僅為19 pF 。在500V/80A條件下，從-5V到+18V的完整柵極驅動擺幅所對應的總柵極電荷 $Q_{G}$為220 nC 。在500V/80A/25°C的測試條件下，其開關能量分別為 $E_{on}$=910 μJ和$E_{off}$=625 μJ 。這些數值遠低于同等規格的硅IGBT，后者在關斷過程中存在拖尾電流，導致 $E_{off}$急劇增加 。 開關損耗（$P_{sw} = (E_{on} + E_{off}) times f_{sw}$）是高頻轉換器中的主要損耗來源。B3M010C075Z極低的開關能量是其能夠在遠高于IGBT（通常低于40kHz）的頻率（例如>100kHz）下工作的根本原因 。極低的反向傳輸電容 $C_{rss}$（米勒電容）尤為關鍵，它縮短了開關過程中電壓轉換平臺的持續時間，從而實現更快的開關速度和更低的損耗。同時，它還提高了器件在半橋拓?fù)渲械挚褂闪硪粯虮坶_(kāi)關產生的高dv/dt所引起的寄生導通的能力 。

高頻工作的能力是系統小型化良性循環的催化劑，這也是該器件動態性能最深遠的影響。其作用機制如下：首先，極低的$E_{on}$和$E_{off}$值意味著每個開關周期的能量損失極小。這使得開關頻率$f_{sw}$可以在保持總開關損耗$P_{sw}$可控的前提下大幅提升 。其次，電感、變壓器等磁性元件的尺寸與開關頻率成反比，頻率加倍大致可使磁性元件的體積和重量減半 。同樣，濾波電容的尺寸也與頻率成反比。因此，B3M010C075Z卓越的動態性能不僅關乎效率，更是實現整個功率轉換系統在尺寸、重量和成本上發生階躍式優化的核心驅動力。這種系統級的效益往往使其高于傳統器件的初始成本顯得物有所值。

2.3 熱管理與可靠性

該器件擁有0.20 K/W的極低結殼熱阻$R_{th(j-c)}$ 。數據手冊明確指出，這一卓越性能得益于“銀燒結”（Silver Sintering）技術的應用 。其最高工作結溫可達175°C 。

$R_{th(j-c)}$衡量了熱量從有源SiC芯片傳遞到器件封裝，再到散熱器的效率，數值越低越好。0.20 K/W是業內頂尖水平。這一成果是碳化硅材料本身高熱導率（約為硅的3倍）與先進封裝技術（銀燒結）相結合的產物。銀燒結技術相比傳統的焊料芯片貼裝，提供了效率更高的熱傳導界面 。

碳化硅材料與銀燒結封裝的結合，構建了一條熱量傳導的“高速公路”，最大化了器件的功率處理能力，并提升了長期可靠性。器件內部的功率損耗$P_{loss}$在半導體結（$T_j$）處產生熱量，這些熱量必須被傳導至外殼（$T_c$）并最終散發到環境中。溫升由公式$Delta T = T_j - T_c = P_{loss} times R_{th(j-c)}$決定。更低的$R_{th(j-c)}$意味著在相同的功耗下，結溫會顯著降低。而更低的工作結溫是延長半導體器件壽命和提高可靠性的首要因素。反之，在給定的最高結溫（175°C）下，更低的$R_{th(j-c)}$允許器件耗散更多的功率，從而支持更高的電流運行和實現更大的功率密度。因此，這個極低的熱阻值不僅是一個數字，它代表了制造商為最大化器件性能與可靠性所做出的戰略性技術選擇，使其特別適用于對耐久性要求嚴苛的汽車等應用。

2.4 集成體二極管與第三象限工作特性

該器件的體二極管在40A、25°C條件下，正向壓降$V_{SD}$為4.0V，相對較高 。然而，其反向恢復電荷 $Q_{rr}$在80A、25°C時僅為460 nC，反向恢復時間$t_{rr}$更是低至20 ns 。

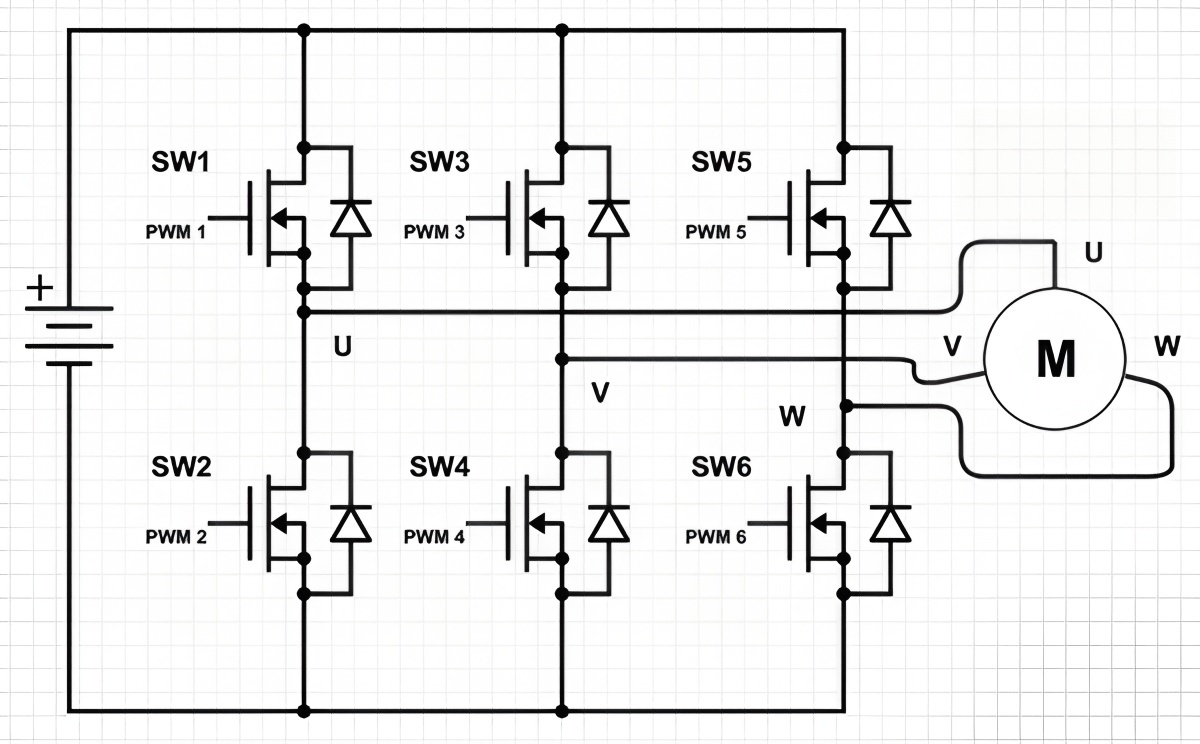

在半橋拓?fù)洌ù蠖鄶?shù)逆變器和轉換器的基礎）中，一個MOSFET的體二極管在死區時間內導通。當對向的MOSFET開通時，必須先清除該二極管中的反向恢復電荷。在硅MOSFET和IGBT中，這一過程會產生巨大的電流尖峰，導致顯著的開關損耗和電磁干擾（EMI）。而碳化硅MOSFET的體二極管幾乎沒有反向恢復損耗 。盡管B3M010C075Z的 $Q_{rr}$不為零，但它比同類硅器件小一個數量級。較高的$V_{SD}$是碳化硅寬禁帶材料的固有特性 。

體二極管的性能體現了一個關鍵的系統級權衡。高$V_{SD}$會增加死區時間內的導通損耗，但極低的$Q_{rr}$帶來了開關損耗的大幅降低，尤其是在高頻工作時，最終實現了顯著的凈效率增益。在硬開關半橋中，總損耗包括溝道導通損耗、開關損耗、體二極管導通損耗（死區時間內）以及反向恢復損耗。B3M010C075Z較高的$V_{SD}$（4.0V）確實會比硅MOSFET（$V_{SD}$約1V）產生更高的二極管導通損耗$P_{loss_diode} = V_{SD} times I_{load} times Duty_{deadtime}$。然而，對向開關的開通能量$E_{on}$受續流二極管$Q_{rr}$的嚴重影響。數據手冊中標注的910 μJ的$E_{on}$值已經包含了這部分二極管反向恢復損耗 。對于硅器件，

$Q_{rr}$會大得多，從而導致更高的$E_{on}$和劇烈的電壓過沖。B3M010C075Z的低$Q_{rr}$將這部分損耗控制在很小的范圍內。在高開關頻率下，開關損耗（$E_{on}$）的貢獻占主導地位，在極短的死區時間內由高$V_{SD}$帶來的損耗，與因反向恢復損耗降低而節省的巨大能量相比，變得微不足道。因此，孤立地分析$V_{SD}$會產生誤導。一個全面的視角揭示了，其整體的體二極管特性是該器件在高頻應用中效率優勢的主要貢獻者之一。

第三部分：技術對比評估：與硅MOSFET及IGBT的定位

本部分將器件的特定數據與更廣泛的市場和技術背景相結合，進行綜合評估。

表2：技術對比矩陣（SiC vs. Si-MOSFET vs. Si-IGBT）

3.1 效率前沿：導通與開關損耗的降低

B3M010C075Z通過同時優化兩大主要損耗源，從根本上重新定義了效率的邊界。在導通損耗方面，相較于存在“開啟電壓”的IGBT，B3M010C075Z純電阻性的導通特性使其在輕載和中載工況下?lián)p耗更低，而這正是電動汽車逆變器的典型工作區間 。與硅MOSFET相比，它在同等電壓等級下 $R_{DS(on)}$更低，且隨溫度變化更穩定 。

在開關損耗方面，其優勢最為顯著。作為單極性器件，碳化硅MOSFET中沒有少數載流子，因此在關斷時不存在困擾IGBT的“拖尾電流”現象，后者會急劇增加IGBT的開關損耗 。這使得碳化硅器件在實際逆變器應用中，相比IGBT可實現40%至80%的損耗降低 。此外，其更低的器件電容和柵極電荷也進一步降低了相較于硅MOSFET的開關損耗。

導通和開關損耗的同時降低，意味著B(niǎo)3M010C075Z能夠?qū)崿F(xiàn)硅基器件無法企及的系統效率，尤其是在同時要求高電壓和高頻率的應用中。這種效率的提升直接轉化為系統級的價值，例如更長的電池續航或更低的電力消耗。

3.2 實現前所未有的功率密度

B3M010C075Z是推動功率電子設計范式轉變的關鍵技術，使設計焦點從單純追求效率轉向追求功率密度（kW/L）。如前文所述，該器件的低開關損耗允許更高的工作頻率，而其卓越的熱性能則降低了對散熱系統的要求。這一系列優勢引發了連鎖反應：

更高頻率 -> 更小無源器件：更高的開關頻率允許使用體積、重量和成本都顯著降低的電感和電容 。

更低損耗 -> 更小散熱系統：總功率損耗的降低意味著需要散發的熱量減少。這使得散熱器可以更小，甚至在某些情況下，可以從主動液冷轉變?yōu)楦?jiǎn)單的被動風冷，從而極大地降低了系統的復雜性、重量和成本 。

因此，B3M010C075Z的價值不能僅通過其元器件價格來評判。正確的評估必須考慮總系統成本（物料清單）。碳化硅MOSFET較高的成本，完全可能被因磁性元件、電容和散熱系統小型化所節省的成本所抵消，甚至帶來凈系統成本的降低 。這是推動碳化硅技術普及的關鍵經濟因素。

3.3 工作魯棒性與高溫性能

碳化硅固有的材料特性賦予了B3M010C075Z在嚴苛環境中無與倫比的可靠性與性能優勢。從材料科學角度看，碳化硅擁有比硅寬3倍的禁帶寬度和高10倍的擊穿電場強度，這意味著器件可以用更薄的漂移層來阻斷更高的電壓，這也是其低$R_{DS(on)}$的原因之一 。寬禁帶還導致了極低的本征載流子濃度，使其在高溫下（最高結溫175°C）仍能保持極低的漏電流和穩定的工作狀態，而硅器件在這樣的溫度下性能會嚴重退化甚至失效 。

在更高溫度下可靠工作的能力不僅僅是挑戰極限，它還提供了更大的設計裕量。一個可能將硅器件推向其150°C極限的應用，對于碳化硅器件而言，可能只是在一個相對涼爽且更可靠的工作點運行。這種增強的熱裕度提升了系統壽命并減少了現場故障率，這對于汽車、工業和航空航天等應用是至關重要的考量。

第四部分：戰略應用領域與實施指南

本部分將技術分析轉化為對設計工程師可行的建議。

4.1 可再生能源與電網基礎設施（太陽能逆變器與充電樁）

在儲能逆變器轉換和儲能的大功率DC-DC轉換中，B3M010C075Z同樣扮演著關鍵角色。更高的效率意味著更多的捕獲能量被輸送到電網，提高了投資回報率。更高的功率密度則允許設計更緊湊的組串式逆變器。在電動汽車快充樁（如350kW及以上）中，高效率對于最大限度地減少電力浪費和降低熱管理成本至關重要。B3M010C075Z在高頻下開關大功率的能力，是設計這些充電樁所需緊湊、大功率隔離DC-DC變換級的核心技術 。

4.2 高性能電源（服務器、通信）

在數據中心和5G基礎設施的電源（AC-DC PFC級和DC-DC轉換器）中，市場對功率密度和效率標準（如80 Plus鈦金認證）的要求日益嚴苛。B3M010C075Z允許設計者提高開關頻率，在縮小電源單元（PSU）體積的同時，將效率提升至滿足甚至超越目標水平，從而為最終用戶降低運營成本（電費和冷卻費用）。

4.3 系統集成的關鍵設計考量

為了完全釋放B3M010C075Z的潛力，工程師必須超越傳統的硅器件設計方法，應對這款高性能器件帶來的獨特挑戰。

柵極驅動電路

電壓水平：為獲得最低的$R_{DS(on)}$，該器件的最佳驅動電壓為$V_{GS}$=+18V 。強烈推薦使用負關斷電壓（例如數據手冊測試中使用的-5V），以便在高dv/dt環境中提供足夠的噪聲裕量，防止寄生導通 。

開爾文源極：TO-247-4封裝提供了一個專用的開爾文源極引腳（Pin 3）。這是一個至關重要的特性。柵極驅動器的返回路徑必須連接于此，使其與大電流的功率源極路徑（Pin 2）完全分離。這消除了源極引線鍵合電感上的壓降（ $L times di/dt$）對柵極驅動回路的影響，確保了干凈、準確的柵源電壓，這對于實現快速、可靠的開關至關重要 。

PCB布局

寄生電感：由于極快的開關速度（高di/dt和dv/dt），最大限度地減小功率回路和柵極回路中的寄生電感至關重要。這要求布局非常緊湊，使用平面互連或疊層母排，并將去耦電容盡可能靠近器件放置 。否則，將導致嚴重的電壓過沖、振鈴和電磁干擾增加。

保護方案

短路耐受能力：碳化硅MOSFET的短路耐受時間通常遠短于IGBT（前者<5μs，后者>10μs）。因此，保護電路必須設計得能夠極快地檢測到短路并關斷器件，響應時間通常要求在1.5-3μs以?xún)?nèi) 。這需要快速的檢測方法（如退飽和檢測）和高速柵極驅動器。

EMI管理

實現高效率的快速開關沿同時也會產生高頻諧波，可能導致更強的電磁干擾（EMI）。盡管更高的工作頻率有助于減小濾波器尺寸，但為了滿足法規要求，仍需進行精心的布局、屏蔽，并可能需要通過柵極電阻（如數據手冊中的$R_{G(ext)}$ ）適當減緩開關速度 。

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請搜索傾佳電子楊茜

? ? ?

第五部分：結論與戰略建議

B3M010C075Z是一款代表了當前頂尖技術的碳化硅MOSFET，其性能相較于傳統硅功率器件實現了質的飛躍。其核心優勢——低導通電阻、卓越的熱穩定性以及超快的開關速度——不僅是漸進式的改進，更是下一代功率轉換系統的基礎賦能技術。

對于可再生能源和高性能電源領域從事新平臺開發的設計團隊，強烈建議采用B3M010C075Z。選擇此器件的決策應基于“總系統成本與性能”分析，而非僅僅關注元器件的采購成本。在無源器件、冷卻系統以及終端應用性能方面所實現的顯著節省，在大多數目標應用中，都將為投資碳化硅技術及相關的設計工作提供一個令人信服的商業案例。對于工程師而言，這款器件為實現前所未有的效率和功率密度提供了機遇，但同時也要求在柵極驅動設計、電路布局和系統保護方面具備相應水平的專業知識和嚴謹態度，方能成功地將其潛力完全發揮。
