傾佳電子SiC廚房革命：B3M042140Z MOSFET取代RC-IGBT在電磁爐應用中的技術與商業分析

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

執行摘要

本報告對家用電磁爐領域的一項關鍵技術轉型進行了權威性分析，深入探討了以基本半導體（BASiC Semiconductor）的1400V B3M042140Z碳化硅（SiC）MOSFET全面取代傳統1350V硅（Si）基反向?qū)ń^緣柵雙極晶體管（RC-IGBT）的技術必然性與商業價值。

核心發現： 此次技術更迭并非一次簡單的漸進式升級，而是一場顛覆性的范式轉移。B3M042140Z所代表的SiC材料的卓越物理特性，使得電磁爐功率平臺得以進行根本性的重新架構。其最顯著的優勢在于開關損耗的大幅降低（可減少70-80%），這一突破性進展直接解鎖了更高的工作頻率，為系統設計帶來了前所未有的機遇。

系統級影響： 更高的工作頻率使得無源器件（電感、電容）得以顯著小型化，從而催生出尺寸更小、重量更輕、功率密度更高的產品設計。同時，SiC器件優異的熱性能極大地降低了對散熱系統的要求，使得采用更小、成本更低的散熱器成為可能，甚至在某些設計中可以完全取消散熱風扇。

商業論證： 盡管SiC MOSFET的單體采購成本高于傳統RC-IGBT，但全面的總擁有成本（TCO）分析揭示了極具吸引力的商業前景。系統級物料清單（BOM）成本的節約（主要來自散熱系統和無源器件）能夠有效抵消甚至超越功率開關本身的成本增量。對于終端消費者而言，能效的顯著提升將直接轉化為整個電器生命周期內可觀的電費節省。

戰略建議： 對于志在引領高端家電市場的制造商而言，采用B3M042140Z SiC MOSFET已成為一項戰略必需。它不僅在性能、能效和設計上提供了明確的競爭優勢，更能使產品從容應對全球日益嚴苛的能效標準，從而構筑起堅實的技術壁壘，確保未來的市場領先地位。

1. 電磁爐的功率電子核心

1.1. 電磁加熱原理：從磁場到熱能

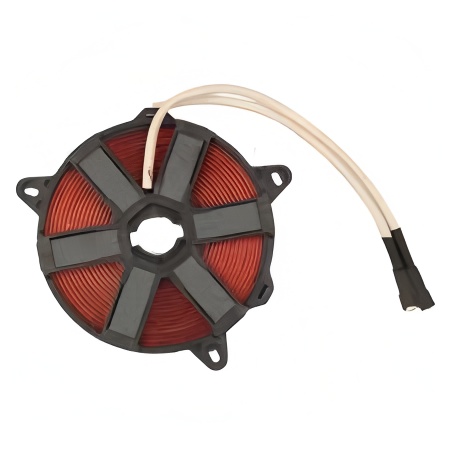

家用電磁爐的工作核心是法拉第電磁感應定律 。其基本過程是，通過位于爐灶面板下方的扁平線圈，施加高頻交流電，從而在線圈周?chē)a(chǎn)生一個快速變化的交變磁場 。當一個由鐵磁性材料（如鑄鐵鍋或?qū)Т挪讳P鋼鍋）制成的鍋具放置在該磁場范圍內時，磁力線會穿透鍋底 。

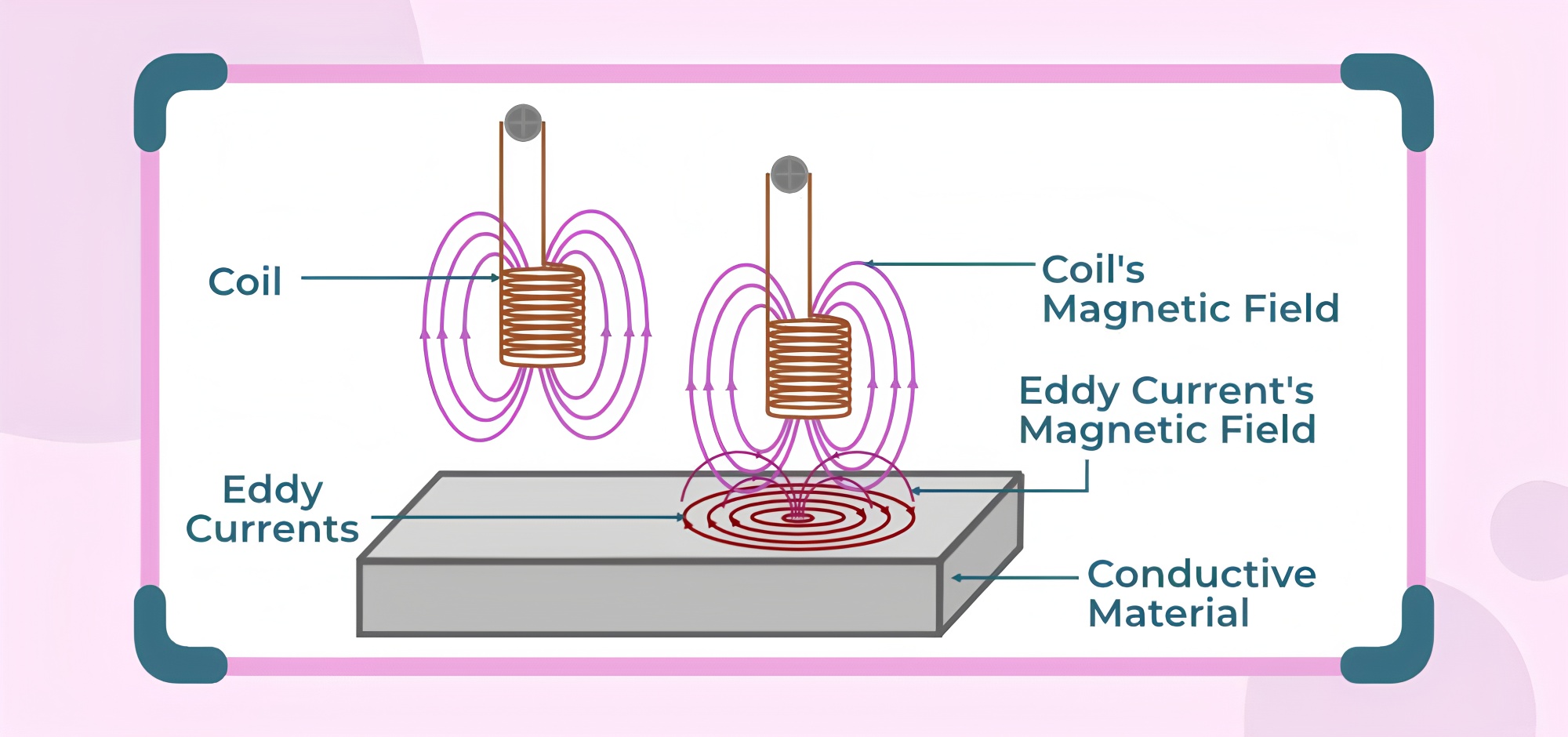

這種時變的磁場在導電的鍋底內部感應出強大的渦流（Eddy Currents）。由于鍋具本身存在電阻，這些渦流在鍋底金屬中流動時會因焦耳效應（Joule Heating）而產生大量熱量。此外，交變磁場反復磁化鐵磁性材料也會因磁滯損耗（Hysteresis Loss）產生一部分熱量 。這兩種效應共同作用，使得鍋具自身迅速、直接地發熱，進而加熱鍋內的食物。

這一原理的關鍵優勢在于，熱量直接在鍋具內部產生，而非通過外部熱源傳導。這種“自發熱”模式使得能量轉換效率極高，可達90%，遠超傳統燃?xì)庠睿s40%）和電阻式電爐（約74%）。同時，由于爐面本身不主動發熱，其表面溫度相對較低，提升了安全性。當鍋具被移開時，能量耦合中斷，加熱過程幾乎瞬間停止，實現了精準、快速的功率控制 。

1.2. 準諧振逆變器：現代電磁爐的動力引擎

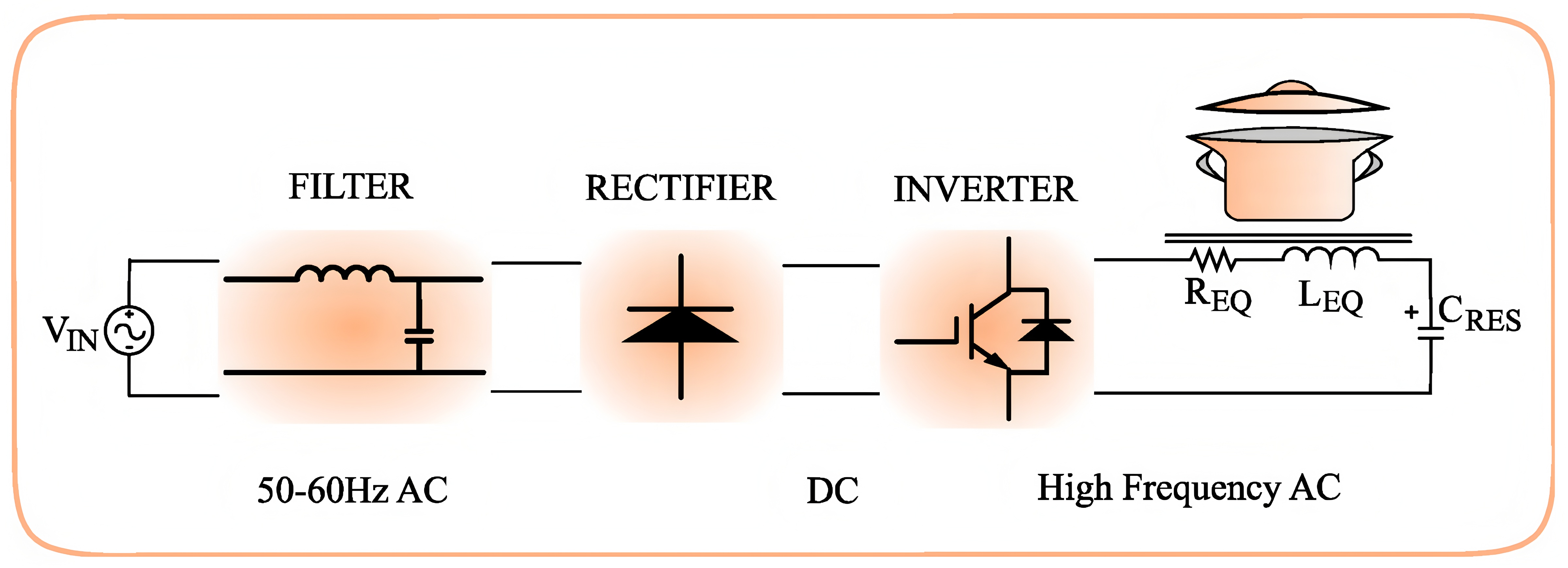

電磁爐的功率轉換電路是實現電磁加熱的關鍵。整個過程通常分為兩步：首先，通過整流濾波電路將市電220V工頻交流電轉換為高壓直流電（約310V）；然后，通過一個高頻逆變電路將該直流電斬波成頻率在幾十千赫茲（kHz）的高頻交流電，用以驅動加熱線圈 。

在電磁爐的逆變器拓?fù)浣Y(jié)構中，雖然半橋串聯諧振變換器在一些高端或多頭歐洲型號中較為常見 ，但在成本敏感度極高的單頭爐、便攜式電磁爐以及廣大的亞洲市場中，

單開關準諧振（Quasi-Resonant, QR）逆變器是絕對主流的拓?fù)浣Y(jié)構 。因此，本報告的分析將聚焦于此種拓?fù)洹?

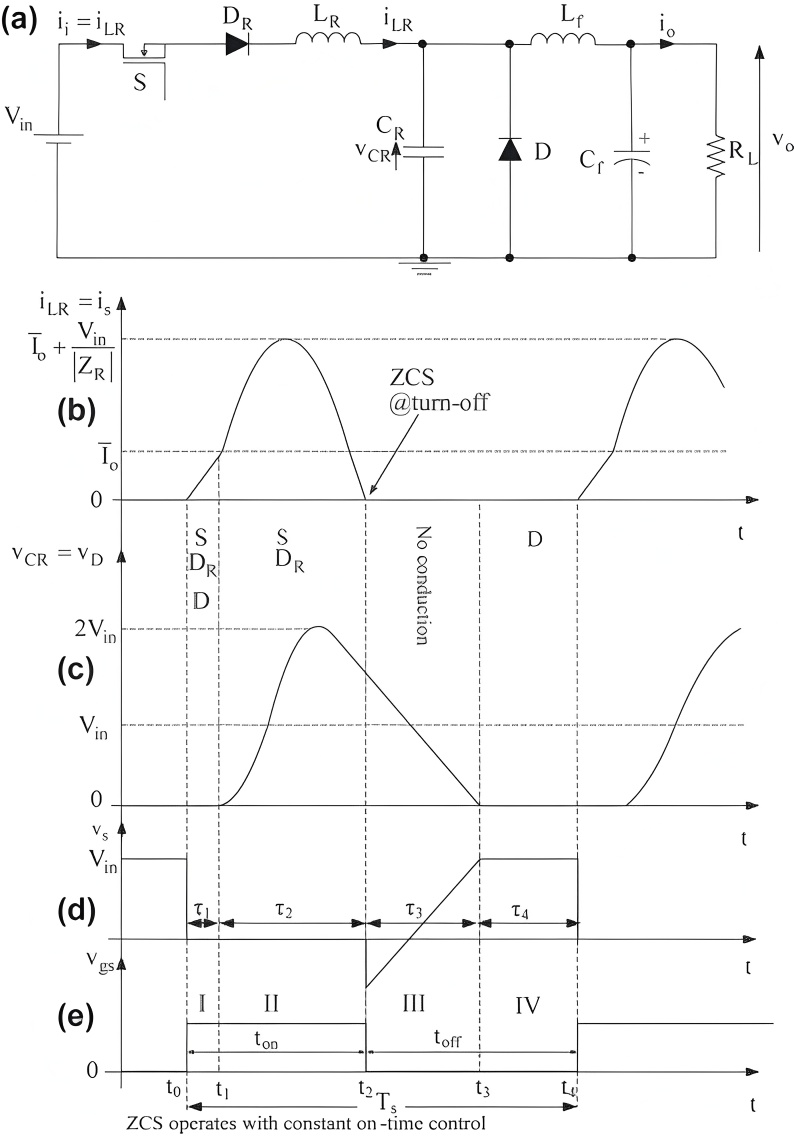

單開關準諧振逆變器的電路結構相對簡單，主要由一個功率開關管（傳統上為IGBT，現在面臨被MOSFET取代）、一個由加熱線圈（L）和并聯諧振電容（C）組成的諧振回路，以及一個與開關管反并聯的續流二極管構成 。這種簡潔的結構是其在成本驅動型消費電子產品中廣受歡迎的核心原因。

1.3. 理解ZVS與功率開關的高電壓應力

準諧振逆變器的設計目標是實現“軟開關”（Soft Switching），特別是零電壓開關（Zero Voltage Switching, ZVS）。ZVS技術的核心思想是在功率開關管兩端的電壓自然降至零或接近零的瞬間，對其進行開通或關斷操作。與在電壓和電流同時存在的“硬開關”狀態下進行切換相比，ZVS能夠極大地減少開關過程中的功率損耗（即開關損耗），從而提高逆變器的整體效率 。

然而，單開關準諧振拓?fù)涞囊粋€(gè)固有且至關重要的特性是，它會對功率開關管施加極高的電壓應力。在開關周期的諧振階段，由于諧振回路的能量振蕩，開關管集電極-發射極（或漏極-源極）兩端的峰值電壓會遠超輸入的直流母線電壓。對于220V交流輸入，整流后的直流母線電壓約為310V。在準諧振工作模式下，開關管上承受的峰值電壓通常會達到900V至1200V?？紤]到市電電網可能存在高達20%的電壓波動，這一峰值電壓在極端情況下可能接近甚至超過1350V 。

這種高電壓應力是電磁爐功率電子設計的核心挑戰。為了確保在各種工況下（包括電網浪涌和負載突變）的可靠運行，功率開關管必須具備足夠的電壓裕量。正是這一根本性的物理約束，使得耐壓等級達到1350V的功率開關成為了該應用領域的行業標準?？梢哉f(shuō)，選擇成本優化的單開關準諧振拓?fù)?，直接?dǎo)致了對高壓功率器件的剛性需求，這是一個定義了過去十幾年電磁爐元器件選型格局的關鍵因果鏈。

2. 傳統標準：1350V RC-IGBT剖析

2.1. 架構及其在諧振變換器中的角色

絕緣柵雙極晶體管（IGBT）是一種復合型功率半導體器件，它巧妙地結合了MOSFET的高輸入阻抗（易于驅動）和雙極結型晶體管（BJT）的高電流密度及低導通壓降（飽和壓降VCE(sat)?）的優點 。

在電磁爐這類需要續流路徑的逆變器應用中，IGBT通常需要外接一個反并聯的快恢復二極管（FRD）。而**反向?qū)↖GBT（Reverse-Conducting IGBT, RC-IGBT）**則通過半導體工藝，將IGBT芯片和其所需的反并聯續流二極管集成在同一塊硅片上 。這種單片集成方案不僅減少了元器件數量和PCB占用面積，還因?yàn)镮GBT和二極管共享同一個散熱路徑，從而簡化了熱管理設計，降低了系統成本 。

1350V耐壓等級的RC-IGBT是專門針對電磁爐等軟開關諧振應用進行優化設計的產物。它為準諧振拓?fù)渌鶐?lái)的高電壓應力提供了一個兼具魯棒性和成本效益的成熟解決方案，并由英飛凌（Infineon）、意法半導體（STMicroelectronics）、東芝（Toshiba）等主流半導體廠商大量供應，成為了過去十余年電磁爐市場的絕對主力器件 。

2.2. 性能特征與硅基技術的固有局限

1350V RC-IGBT的性能特征充分體現了硅基功率器件的優勢與瓶頸。

導通損耗： IGBT的導通損耗主要由其集電極-發射極飽和壓降（VCE(sat)?）決定。以英飛凌的IHW20N135R3這款典型的20A/1350V RC-IGBT為例，在結溫Tj?=25°C、集電極電流IC?=20A的條件下，其典型的$V_{CE(sat)}$約為1.60V 。導通損耗可表示為$P_{cond} = V_{CE(sat)} times I_{avg} times D$，其中D為占空比。值得注意的是，$V_{CE(sat)}$具有正溫度系數，即隨著器件溫度升高，飽和壓降會增大，導通損耗也隨之增加。

開關損耗與“拖尾電流”： 作為一種雙極型器件，IGBT的導通機理涉及少數載流子（空穴）的注入，這雖然降低了導通壓降，但也帶來了其最根本的性能瓶頸。在關斷過程中，這些注入的少數載流子無法瞬間消失，需要一定時間通過復合或被掃除的方式清除。在此期間，即使關斷信號已經施加，器件中仍會存在一個逐漸衰減的電流，這就是所謂的**“拖尾電流”（Tail Current）**。

拖尾電流的存在，使得IGBT在關斷時，電壓已經開始快速上升，而電流卻未能同步降至零。電壓與電流的這種交疊，導致了巨大的關斷能量損耗（Eoff?）。這一損耗是IGBT技術無法根除的物理局限。

2.3. 對系統設計的影響：頻率、無源器件和熱約束

拖尾電流所導致的巨大開關損耗，直接限制了IGBT的有效工作頻率。由于總開關損耗與開關頻率成正比（Psw?=(Eon?+Eoff?)×fsw?），當頻率升高時，開關損耗會急劇增加，迅速成為總損耗的主要部分，導致器件過熱和系統效率嚴重下降。

正是這一物理限制，將采用RC-IGBT的電磁爐的工作頻率“鎖定”在了20 kHz至60 kHz的相對較低范圍內 。這個“頻率天花板”對整個電磁爐的系統設計產生了深遠且連鎖的負面影響：

無源器件體積龐大： 諧振變換器中諧振電感（L）和電容（C）的取值與開關頻率成反比。較低的工作頻率意味著需要更大感值和容值的元器件才能實現目標功率。這直接導致了加熱線盤和高壓諧振電容的體積、重量和成本都居高不下。

散熱系統成本高昂： 導通損耗與高昂的開關損耗疊加，在IGBT上產生了大量的熱量。為了將器件的結溫（Tj?）控制在安全工作區內（通常最高為175°C ），必須配備一個體積較大且成本不菲的散熱器，并且通常還需要一個散熱風扇進行強制風冷。這套熱管理系統不僅增加了BOM成本和產品體積，風扇本身也成為了一個額外的噪聲源和潛在的故障點。

因此，RC-IGBT雖然是一個針對特定應用高度優化的解決方案，但其技術本身也代表了一個設計上的“死胡同”。其導通機理（少數載流子注入）與生俱來地在低導通損耗和高開關損耗之間形成了一個無法打破的權衡關系。這種權衡關系最終物化為一道不可逾越的“頻率壁壘”，長期以來一直束縛著電磁爐整機架構的進一步優化與創新。

3. 下一代挑戰者：深度解析B3M042140Z SiC MOSFET

3.1. 碳化硅的優勢：材料科學的視角

碳化硅（SiC）作為一種寬禁帶半導體材料，其物理特性相較于傳統的硅（Si）具有革命性的優勢，這些優勢是其成為下一代功率器件理想選擇的根本原因 。

更高的臨界擊穿場強： SiC的臨界擊穿場強約是Si的10倍。這意味著在承受相同電壓的情況下，SiC器件的漂移層厚度可以做得更薄。由于導通電阻主要來自漂移區，更薄的漂移層直接導致了器件單位面積導通電阻（RDS(on)?）的大幅降低，這是SiC器件實現低導通損耗的關鍵 。

更寬的禁帶寬度： SiC的禁帶寬度約是Si的3倍。更寬的禁帶使得SiC器件能夠在更高的溫度下可靠工作（結溫上限通常可達175°C甚至更高），同時保持極低的漏電流，增強了器件在嚴苛環境下的穩定性和耐用性 。

更高的熱導率： SiC的熱導率約是Si的3倍。這意味著SiC器件產生的熱量能夠更有效地從芯片內部傳導出去。優異的散熱能力不僅降低了器件本身的熱應力，也極大地簡化了系統級的熱管理設計 。

3.2. B3M042140Z的詳細電氣與熱特性表征

B3M042140Z是基本半導體推出的一款基于SiC技術的N溝道增強型MOSFET，其各項參數專為高壓、高頻功率變換應用而設計。以下是根據其官方數據手冊整理的關鍵特性 。

電壓與電流能力： 該器件的漏源擊穿電壓（VDS?）高達1400V，為電磁爐準諧振拓?fù)渲锌赡艹霈F(xiàn)的電壓尖峰提供了充足的安全裕量。在100°C殼溫下，其連續漏極電流能力為45A，完全滿足主流電磁爐的功率需求。

導通損耗： B3M042140Z的核心優勢之一是其極低的導通電阻。在柵源電壓VGS?=18V、漏極電流ID?=40A、結溫Tj?=25°C的典型條件下，其導通電阻（RDS(on)?）僅為42 mΩ。這一數值是衡量其導通損耗性能的關鍵指標。

開關損耗： 作為一種純粹的多數載流子器件（與標準MOSFET相同），SiC MOSFET在開關過程中不存在少數載流子的存儲和復合問題，因此完全沒有拖尾電流。這使其能夠?qū)崿F(xiàn)極快的開關速度和極低的開關能量。在VDC?=1000V, ID?=40A, Tj?=25°C的測試條件下，其典型的開通能量（Eon?）為1290 μJ，而關斷能量（Eoff?）僅為295 μJ。極低的$E_{off}$是其能夠勝任高頻應用的核心物理基礎。

熱性能： 該器件的最高工作結溫（Tj?）為175°C，與高性能IGBT持平。其結到殼的熱阻（Rth(jc)?）典型值為0.48 K/W，最大值為0.70 K/W，保證了高效的熱量傳遞路徑。

封裝與驅動特性： B3M042140Z采用TO-247-4封裝。與傳統的3引腳封裝不同，它增加了一個專用的開爾文源極（Kelvin Source）引腳。這是一個對于實現高速、潔凈開關至關重要的特性，其具體作用將在第5節中詳細分析。

為了直觀地展示B3M042140Z的核心性能，下表總結了其關鍵電氣參數。這些數據構成了后續所有技術分析的基石，并為與傳統IGBT技術的量化比較提供了直接依據。

表1：B3M042140Z SiC MOSFET關鍵電氣特性 (除非另有說明，測試條件為T(mén)j?=25°C)

參數	符號	典型值	單位	測試條件
漏源電壓	VDS?	1400	V	-
導通電阻 (25°C)	RDS(on)?	42	mΩ	VGS?=18V,ID?=40A
導通電阻 (175°C)	RDS(on)?	77	mΩ	VGS?=18V,ID?=40A
開通能量	Eon?	1290	μJ	VDC?=1000V,ID?=40A
關斷能量	Eoff?	295	μJ	VDC?=1000V,ID?=40A
總柵極電荷	QG?	85	nC	VDS?=1000V,ID?=40A
結殼熱阻 (最大值)	Rth(jc)?	0.70	K/W	結到殼
最高結溫	Tj,max?	175	°C	-

數據來源:

B3M042140Z的出現，不僅僅是提供了一個“更好的開關”，更確切地說，它是一種“使能技術”（Enabling Technology）。其參數規格所展示的并非簡單的增量改進，而是在關鍵性能維度（尤其是開關損耗）上實現了數量級的飛躍。例如，其295 μJ的關斷能量Eoff?，相比同等級IGBT通常超過1300 μJ的數值 ，降低了超過77%。這種根本性的物理差異，意味著在產生相同開關損耗的前提下，開關頻率可以提升數倍。因此，數據手冊上的這些數字不僅僅是性能指標，它們賦予了系統架構師徹底重新思考工作頻率的自由，從而引發一系列將在后續章節中探討的、積極的系統級連鎖反應。

4. 量化性能對決：B3M042140Z vs. 1350V RC-IGBT

為了客觀評估技術更迭帶來的實際效益，本章節將B3M042140Z SiC MOSFET與一款具有代表性的1350V、20A RC-IGBT（以英飛凌IHW20N135R3為例）進行直接的量化性能對比 。

表2：關鍵參數正面比較：B3M042140Z vs. 典型1350V RC-IGBT

參數	B3M042140Z (SiC MOSFET)	IHW20N135R3 (Si RC-IGBT)	優勢方
額定電壓	1400 V	1350 V	SiC (更高裕量)
導通特性	電阻性, RDS(on)?	壓降型, VCE(sat)?	依賴工況
20A, 125°C 導通損耗估算	≈19.2 W (202×0.048Ω)	≈36 W (20A×1.8V)	SiC (顯著更低)
關斷能量 (Eoff?)	≈285 μJ (175°C)	≈1300 μJ (25°C)	SiC (數量級優勢)
結殼熱阻 (Rth(jc)?, max)	0.70 K/W	0.48 K/W	IGBT (略優)
最高結溫 (Tj,max?)	175 °C	175 °C	相同

注：IGBT VCE(sat)? 和 SiC RDS(on)? 均為高溫下的估算值，用于說明性比較。IGBT的E_{off}數據來自25°C，高溫下會更高。 數據來源:

此表直觀地揭示了兩種技術的根本差異。盡管RC-IGBT在結殼熱阻這一單一參數上略有優勢，但SiC MOSFET在決定系統能效和工作頻率上限的開關損耗上，表現出壓倒性的性能。

4.1. 功率損耗對比分析

4.1.1. 導通損耗建模

IGBT和MOSFET的導通損耗特性截然不同。IGBT的導通壓降V_{CE(sat)}在一定電流范圍內相對恒定，其損耗與電流成線性關系（Pcond?≈VCE(sat)?×Iavg?）。而MOSFET則表現為純阻性，其導通損耗與電流的平方成正比（Pcond?=Irms2?×RDS(on)?）。

這意味著，在極高電流的峰值負載下，IGBT的固定壓降特性可能更具優勢。然而，家用電磁爐在大部分工作時間（如保溫、慢燉、小火加熱）都處于中低功率輸出狀態。在這些工況下，電流較小，SiC MOSFET的低R_{DS(on)}使其導通損耗遠低于IGBT的“門檻”壓降所帶來的損耗 。因此，在整個實際使用場景的平均功率譜上，B3M042140Z的導通損耗表現更為優越。

4.1.2. 開關損耗的革命性降低

開關損耗是區分兩種技術的關鍵?？傞_(kāi)關損耗由公式 Psw?=(Eon?+Eoff?)×fsw? 決定。

RC-IGBT: 由于拖尾電流的存在，其關斷能量E_{off}非常大（典型值超過1300 μJ）。這使得開關損耗隨著頻率的增加而急劇攀升，成為限制其工作頻率不可逾越的障礙。

B3M042140Z: 由于沒有拖尾電流，其E_{off}極低（典型值約295 μJ）。

下圖模擬了在典型工作電流下，兩種器件的開關損耗隨頻率變化的趨勢?？梢郧逦乜吹剑?0 kHz時，SiC MOSFET的開關損耗已遠低于IGBT。更重要的是，當頻率超過60 kHz后，IGBT的開關損耗變得難以控制，而SiC MOSFET的損耗增長斜率要平緩得多，使其在100-200 kHz甚至更高的頻率下工作成為可能 。

(此處應插入一個示意圖，X軸為開關頻率(kHz)，Y軸為開關損耗(W)。圖中包含兩條曲線，一條是IGBT的，斜率陡峭；另一條是SiC MOSFET的，斜率平緩得多。)

4.1.3. 總功率損耗與能效增益

將導通損耗和開關損耗相加，即可得到總功率損耗（Ptotal?=Pcond?+Psw?）。在傳統電磁爐的30 kHz工作頻率下，B3M042140Z的總損耗已經顯著低于RC-IGBT。而如果將工作頻率提升至100 kHz，RC-IGBT已不具備實用性，而SiC MOSFET的總損耗依然保持在可控范圍內。

這種總損耗的降低直接轉化為系統效率的提升。一個基于RC-IGBT的電磁爐逆變器效率通常在97%左右，而采用B3M042140Z的設計，通過優化工作頻率，可以輕松將效率提升至99%甚至更高 。這2個百分點的效率提升，意味著器件自身發熱量減少了約三分之二，為整個系統的熱設計帶來了質的改變。

4.2. 熱性能優勢與散熱器優化

散熱系統的設計目標是確保器件結溫Tj?在任何工況下都不超過其最大額定值。所需散熱器的熱阻$R_{th(sa)}$可以通過以下熱學公式計算 ：

Tj?=Ta?+Ptotal?×(Rth(jc)?+Rth(cs)?+Rth(sa)?)

其中，Ta?是環境溫度，$P_{total}$是總功耗，$R_{th(jc)}$是結殼熱阻，$R_{th(cs)}$是外殼到散熱器的界面熱阻。

移項可得：

Rth(sa)?=Ptotal?Tj??Ta???Rth(jc)??Rth(cs)?

從這個公式可以看出，在給定的溫升預算（Tj??Ta?）下，總功耗$P_{total}越低，對散熱器熱阻R_{th(sa)}的要求就越低（即R_{th(sa)}可以越大）。一個更大的R_{th(sa)}$值意味著可以使用一個更小、更簡單、成本更低的散熱器。

盡管B3M042140Z的最大結殼熱阻（0.70 K/W）略高于典型RC-IGBT（0.48 K/W），但由于其總功耗$P_{total}要低得多，計算得出的所需R_{th(sa)}$值將遠大于IGBT方案。這意味著，采用SiC MOSFET的設計，其散熱器體積和成本可以大幅削減，甚至在某些低功率應用中僅靠PCB敷銅散熱即可，完全省去散熱器和風扇。這種系統級的熱設計簡化，完全彌補了器件本身熱阻參數上的微小劣勢，并帶來了顯著的商業價值。

4.3. 解鎖高頻操作

綜合以上損耗和熱性能分析，結論是明確的：B3M042140Z憑借其超低的開關損耗，徹底打破了RC-IGBT因拖尾電流而設下的“頻率天花板”。電磁爐功率變換的技術前沿，得以從傳統的20-60 kHz區間，大步邁向100-200 kHz甚至更高的全新領域。這不僅僅是數字上的提升，它為整個家電平臺架構的革新奠定了物理基礎。

5. 系統級變革：重塑家電平臺架構

從RC-IGBT到B3M042140Z SiC MOSFET的轉變，絕非簡單的“即插即用”式替換。它是一次系統性的升級，要求并促使了圍繞功率開關的整個電子生態系統的共同進化。要完全釋放SiC的潛力，必須在系統層面進行整體重新設計，將柵極驅動、PCB布局和無源器件視為一個集成的高性能系統。

5.1. 實現更高功率密度：無源器件的小型化

工作頻率的提升對系統物理尺寸的最直接影響，體現在無源器件的小型化上。在諧振變換器中，實現相同功率傳輸所需的諧振電感L和電容C的數值，與開關頻率f_{sw}大致成反比。

將工作頻率從30 kHz提升至150 kHz（5倍），理論上可以將諧振電感和電容的數值減小到原來的1/5。這意味著：

加熱線盤可以采用更少的匝數或更細的導線，從而減小體積、重量和銅材成本。

諧振電容的容值可以更小，允許使用體積更小、成本更低、性能更優的薄膜電容。

EMI濾波器中的電感和電容也可以相應減小，因?yàn)楦蓴_頻率的基頻更高，更容易被濾除。

這些無源器件的顯著小型化，再加上散熱系統的大幅簡化（見4.2節），共同促成了整機功率密度（kW/L或kW/kg）的巨大飛躍 。這為家電產品設計師帶來了前所未有的自由度，可以創造出更纖薄的灶臺、在有限空間內集成更多加熱單元，或開發出形態全新的便攜式烹飪?cè)O(shè)備。

5.2. 提升用戶體驗：精準、快速與多功能

高工作頻率同樣能直接轉化為更優越的用戶體驗。

更精準的溫度控制： 更高的開關頻率意味著功率控制環路的響應速度更快。當用戶調節功率時，系統可以更迅速、更平滑地達到新的設定點，有效避免了在小火慢燉等需要精確控溫場景下的溫度過沖或不足，實現了真正意義上的“即時響應”。

更快的加熱速度： 雖然總功率不變，但更高的頻率和優化的控制算法可以改善能量耦合效率，在某些情況下實現更快的初始加熱速度。

更廣泛的鍋具兼容性： 趨膚效應（Skin Effect）的深度與頻率的平方根成反比。更高的工作頻率使得感應電流更集中于鍋具底部表面，這可以改善對一些導磁性較差或鍋底較薄的鍋具（如某些牌號的不銹鋼鍋）的加熱效果，甚至可以有效加熱鋁、銅等非鐵磁性鍋具，極大地?cái)U(kuò)展了電磁爐的適用范圍 。

5.3. SiC應用的關鍵設計策略

成功導入SiC MOSFET需要對傳統的設計方法進行全面升級，尤其是在柵極驅動和PCB布局方面。

5.3.1. 柵極驅動電路設計

SiC MOSFET的驅動要求遠比IGBT苛刻，一個設計不當?shù)?a target="_blank">驅動電路會使其性能大打折扣，甚至導致器件損壞。

驅動電壓： 為實現最低的導通電阻RDS(on)?，SiC MOSFET需要較高的開通柵壓，通常為**+18V至+20V** 。同時，為了在關斷狀態下提供足夠的抗干擾裕量，防止因極高的 dV/dt通過米勒電容（Cgd?）耦合而導致的誤開通，強烈推薦使用負柵壓關斷，典型值為**-2V至-5V** 。B3M042140Z推薦的驅動電壓為-4V/18V 。

驅動電流與速度： SiC MOSFET的開關速度極快，要求柵極驅動器具備高峰值拉/灌電流能力（例如，大于4A），以快速對柵極電容進行充放電，從而實現納秒級的開關時間。

驅動IC選型： 市場上有專為驅動SiC MOSFET設計的隔離柵極驅動IC。

5.3.2. 高頻PCB布局

當工作頻率進入100 kHz以上時，PCB本身不再是簡單的連接載體，而成為電路性能的一部分。布局設計的核心目標是最大限度地減小寄生電感 。

功率回路（Power Loop）： 這是指高頻電流流經的路徑，通常包括直流母線電容、高邊開關、低邊開關、再回到電容。這個回路的寄生電感（Lstray?）在高di/dt下會產生巨大的電壓過沖（Vovershoot?=Lstray?×di/dt），可能超過器件的額定電壓而導致?lián)p壞。優化方法包括：將高頻去耦電容（薄膜電容或C0G陶瓷電容）盡可能靠近SiC MOSFET的電源引腳放置；使用寬而短的覆銅平面代替細長的走線；采用多層板設計，將電源和地平面緊密耦合 。

柵極驅動回路（Gate Loop）： 這是驅動器輸出、經過柵極電阻、進入MOSFET柵極、再?gòu)脑礃O返回驅動器的路徑。該回路的寄生電感會與MOSFET的輸入電容諧振，引起柵極電壓的振蕩，影響開關速度，增加開關損耗，甚至可能導致誤觸發。優化方法包括：將驅動IC盡可能靠近MOSFET放置；柵極驅動的去耦電容緊貼驅動IC的電源引腳；驅動信號走線和返回路徑走線必須緊密平行或在相鄰層重疊布線，以最小化環路面積 。

5.3.3. 開爾文源極連接的不可或缺性

對于高速開關應用，開爾文源極連接是實現最佳性能的必要條件。

問題所在： 在傳統的3引腳封裝（如TO-247-3）中，承載大電流的功率源極和作為柵極驅動返回路徑的控制源極共用同一個引腳和內部的綁定線。在開關瞬間，巨大的漏極電流變化率（di/dt）流過這段共有的源極引線電感（Ls?），會產生一個反向電動勢（VL?=Ls?×di/dt）。這個電壓會疊加在柵極驅動電壓上，實際上是抵消了一部分外部施加的柵源電壓VGS?，從而減慢了開關速度，增加了開關損耗 。

解決方案： B3M042140Z采用的TO-247-4封裝提供了一個獨立的開爾文源極引腳 。該引腳直接從芯片內部的源極焊盤引出，專用于連接?xùn)艠O驅動器的地（或負電源）。而大電流的功率回路則通過主源極引腳流過。

效果： 這種設計將柵極驅動回路與功率主回路在源極側完全解耦。功率回路中的高di/dt不再對柵極驅動電壓產生干擾。驅動器可以精準、快速地控制真實的柵源電壓，從而完全發揮SiC MOSFET的超高速開關潛力，最大限度地降低開關損耗 。在設計中，不使用或不正確使用開爾文源極連接，將無法實現SiC帶來的大部分性能優勢。

6. 商業案例：從元器件成本到市場領導力

將一項新技術從實驗室推向市場，僅有技術優勢是遠遠不夠的，必須構建一個堅實而有說服力的商業案例。對于B3M042140Z SiC MOSFET而言，其商業價值體現在系統成本、消費者價值和企業戰略三個層面。

6.1. 解構物料清單（BOM）：系統級成本比較

反對采用SiC技術最常見的理由是其高昂的單體價格。目前，由于SiC襯底制造工藝復雜、良率較低，同等規格的SiC MOSFET的采購價格確實高于Si RC-IGBT 。然而，僅僅比較功率開關本身的價格是一種短視的、具有誤導性的分析方法。一個全面的成本評估必須著眼于整個系統的物料清單（BOM）。

SiC技術帶來的系統級成本節約是多方面的，足以抵消甚至超越其自身較高的采購成本：

散熱系統成本降低： 如第4.2節分析，由于SiC方案的總功耗大幅降低，所需的散熱器可以顯著小型化，甚至可能從鋁擠散熱器降級為簡單的沖壓鋁片，成本大幅下降。更重要的是，散熱風扇及其相關的驅動和控制電路可能被完全取消，這不僅節省了BOM成本，還消除了一個機械故障點，提升了產品可靠性 。

無源器件成本降低： 如第5.1節所述，更高的工作頻率允許使用尺寸更小、材料更少的諧振電感和電容，直接降低了這些核心無源器件的采購成本 。

PCB成本： 雖然高頻設計對PCB工藝要求更高，但整體尺寸的減小可能會部分抵消這一影響。

下表通過一個示例性的BOM成本對比，直觀地展示了這種成本轉移效應。

表3：電磁爐逆變器方案物料清單（BOM）成本估算對比 (示意性)

元器件/系統	RC-IGBT方案 (30 kHz)	B3M042140Z SiC方案 (150 kHz)	成本變化
功率開關	X (例如, $1.50)	≈2.5X (例如, $3.75)	+ $2.25
柵極驅動器	Y (例如, $0.80)	≈1.5Y (例如, $1.20)	+ $0.40
散熱器	Z (例如, $2.00)	≈0.4Z (例如, $0.80)	- $1.20
諧振電感	A (例如, $3.00)	≈0.6A (例如, $1.80)	- $1.20
諧振電容	B (例如, $1.50)	≈0.7B (例如, $1.05)	- $0.45
散熱風扇	C (例如, $1.20)	$0 (已移除)	- $1.20
系統BOM總成本 (估算)	$10.00	$8.60	- $1.40 (-14%)

注：表中成本為示意性估算，僅用于說明成本結構變化趨勢。

分析表明，盡管SiC MOSFET及其驅動器的成本增加了約$2.65，但散熱系統和無源器件的成本節約總額達到了約$4.05。最終，SiC方案的系統級BOM總成本反而可能低于傳統的IGBT方案。這一結論顛覆了“SiC成本過高”的傳統觀念，為該技術的商業化應用鋪平了道路。

6.2. 消費者價值主張：生命周期能耗節省與TCO計算

除了制造商的BOM成本，SiC技術還為最終消費者創造了顯著的價值，主要體現在全生命周期的能源成本節約上。我們可以通過一個簡單的模型來量化這一價值 。

假設一個額定功率為2000W的電磁爐，平均每天使用1.5小時，一年使用365天，電器設計壽命為12年 ，當?shù)仉妰r(jià)為$0.20/kWh。

IGBT方案： 假設系統效率為97%，則輸入功率為 2000W/0.97≈2062W，系統自身?yè)p耗為62W。

SiC方案： 假設系統效率為99%，則輸入功率為 2000W/0.99≈2020W，系統自身?yè)p耗為20W。

每小時節省的能量 = 62W?20W=42W=0.042kWh。

生命周期總節省電費 = 0.042kWh/hr×1.5hr/day×365days/yr×12yr×$0.20/kWh≈$55.22。

表4：終端消費者生命周期總擁有成本（TCO）預測

參數	RC-IGBT方案	B3M042140Z SiC方案
額定功率	2000 W	2000 W
系統效率	97%	99%
自身功耗	62 W	20 W
每小時節省能量	-	42 Wh
年均使用時間 (估算)	547.5 小時	547.5 小時
年均節省電量	-	23 kWh
12年生命周期節省電費 (@ $0.20/kWh)	-	$55.22

對于消費者而言，超過$55的電費節省是一個具體而有吸引力的價值主張。這筆節省可以用來證明SiC電磁爐略高的零售價格是合理的，因?yàn)樗鼮橛脩魩?lái)了長期的經濟回報。這為市場營銷和產品定位提供了強有力的數據支持，幫助產品經理構建一個基于“總擁有成本更低”的差異化競爭優勢。

6.3. 戰略意義：滿足能效標準與構筑競爭壁壘

在家電行業，技術選擇的意義遠超短期成本考量，它關乎企業的長期戰略定位和市場競爭力。

應對全球能效法規： 世界各國政府，包括美國能源部（DOE）的“能源之星”（ENERGY STAR）計劃，都在不斷收緊家電產品的能效標準 。這些法規正從“鼓勵”高效產品，轉向“淘汰”低效產品?；赟iC的電磁爐所擁有的高效率，使其能夠輕松滿足乃至超越未來最嚴苛的能效標準，從而消除了企業的法規風險，確保了產品的全球市場準入資格 。

塑造高端品牌形象： 采用SiC技術使制造商能夠向市場推出具有明確、可量化優勢的“下一代”產品。更快的加熱速度、更精準的烹飪控制、更低的能耗、以及更時尚緊湊的工業設計，這些都是支撐高端品牌定位和溢價能力的有力賣點 。

構建可擴展的技術平臺： 向SiC的轉型并非一次性項目，而是構建一個全新的、高性能的功率電子平臺。在電磁爐項目中積累的關于SiC器件驅動、高頻PCB布局、熱管理和EMI抑制的核心技術和經驗，可以被迅速?gòu)?fù)制和擴展到公司的其他產品線，如變頻空調、冰箱壓縮機驅動、洗衣機電機驅動，乃至新興的家庭儲能和電動汽車充電樁等領域。這將在企業內部形成一種持久的、難以被模仿的技術能力，構筑起深厚的戰略護城河 。

6.4. SiC在消費電子領域的市場前景與供應鏈考量

市場高速增長： 在電動汽車和可再生能源兩大引擎的驅動下，全球SiC晶圓和器件市場正經歷爆發式增長。產能的快速擴張和制造工藝的成熟（如向8英寸晶圓的過渡）正在推動SiC器件的成本持續下降，預計未來幾年內其與硅基器件的價差將進一步縮小 。

供應鏈風險與機遇： 盡管產能迅速提升，但SiC的供應鏈相較于成熟的硅產業仍然更為集中。Wolfspeed、onsemi、博世（Bosch）等國際巨頭占據主導地位 。在這種背景下，與像基本半導體（BASiC Semiconductor）這樣具有技術競爭力和成本優勢的新興供應商建立合作關系，是家電企業實現供應鏈多元化、降低采購風險、提升議價能力的戰略舉措。然而，對于任何新的供應商和器件，都必須進行嚴格的可靠性認證和長期穩定性測試，因?yàn)槠骷拈L(zhǎng)期可靠性仍然是SiC產業需要持續關注的核心問題 。

7. 結論與戰略建議

7.1. 核心結論：為何SiC是顛覆性而非漸進式變革

綜合本報告的技術性能量化對比、系統級架構分析和全面的商業案例評估，可以得出以下結論：在家用電磁爐應用中，以B3M042140Z SiC MOSFET取代1350V RC-IGBT，其決策依據是充分且確鑿的。

這一技術更迭的本質并非簡單的性能參數提升，而是一次深刻的顛覆性變革。SiC技術從根本上打破了硅基功率器件固有的性能權衡——即無法同時實現低導通損耗和低開關損耗。通過將開關損耗降低一個數量級，SiC技術徹底拆除了限制電磁爐工作頻率的“天花板”。

這一核心突破引發了一系列積極的連鎖反應：

技術層面： 解鎖了高頻化設計，使得無源器件小型化和功率密度大幅提升成為可能。

商業層面： 盡管核心芯片成本增加，但系統級BOM成本的降低使其在商業上具備可行性，甚至更具成本優勢。

用戶價值層面： 顯著的能效提升為消費者帶來了可觀的全生命周期成本節約，同時提供了更優越的烹飪體驗。

企業戰略層面： 幫助企業從容應對全球能效法規，塑造技術領先的品牌形象，并為未來多產品線的技術升級奠定堅實的平臺基礎。

7.2. 對各職能部門的行動建議

基于以上結論，為確保企業能夠抓住此次技術變革的機遇，并成功將B3M042140Z SiC MOSFET導入量產，特向相關部門提出以下具體行動建議：

致研發與工程部門：

立即啟動新平臺開發： 組建專項團隊，基于B3M042140Z SiC MOSFET啟動下一代電磁爐功率電子平臺的開發項目。

聚焦核心能力建設： 將資源優先投入到高頻柵極驅動設計、低寄生電感PCB布局以及高頻磁性元件設計與仿真等核心技術能力的建設上。

制定設計標準： 強制要求所有未來的SiC功率設計必須采用帶有開爾文源極連接的4引腳或更多引腳的封裝，并將其作為標準設計規范。

致產品管理與市場部門：

制定差異化營銷戰略： 圍繞SiC技術帶來的可量化消費者利益，策劃全新的市場溝通策略。重點突出“電費節省”（以本報告的TCO計算為數據支撐）、“精準溫控”、“極速加熱”和“輕薄設計”等核心賣點。

定義高端產品線： 利用SiC技術作為核心技術支撐，規劃并推出一個全新的高端產品系列，以技術領先性來支撐品牌溢價和市場定位。

致采購與供應鏈管理部門：

構建多元化供應商組合： 積極與包括行業領導者和如基本半導體等新興競爭者在內的多家SiC供應商建立聯系并進行評估，避免單一來源依賴。

執行嚴格的認證程序： 針對B3M042140Z啟動全面而嚴苛的器件級和系統級認證測試，包括高溫反偏（HTRB）、功率循環等可靠性試驗，以確保其在電磁爐應用的長期穩定性和耐用性。

保障量產供應： 在完成技術驗證后，與核心供應商簽訂長期供應協議，確保在產品大規模量產階段能夠獲得穩定、可靠且具有成本競爭力的芯片供應。
