Microchip Technology AVR^?^ DU微控制器采用AVR^?^ CPU，其硬件乘法器運行時鐘速度高達24MHz。這些MCU具有16KB/32KB/64KB閃存、2KB/4KB/8KB SRAM和256字節EEPROM。AVR DU MCU采用14引腳、20引腳、28引腳和32引腳封裝選項。這些MCU支持無晶振USB操作，并包含一個可選的內部3.3V穩壓器。這些MCU在-40°C至85°C的寬工業工作溫度范圍內工作。

數據手冊：*附件：Microchip Technology AVR? DU微控制器數據手冊.pdf

AVR DU系列MCU采用CIP和USB 2.0以及事件系統和可配置自定義邏輯 (CCL)，為工業應用提供高效數據傳輸和抗噪性。這些MCU提供無縫USB更新和TTL兼容引腳，實現安全、不間斷的功能。其USB堆棧支持多種器件類別，并為充電和系統升級等多功能應用供電。

AVR DU系列MCU符合IEC 61508和ISO 26262功能安全標準，因此非常適合用于安全關鍵型工業和汽車應用。

特性

• AVR^?^ CPU：
  • 運行頻率高達24 MHz
  • 單周期I/O訪問
  • 兩級中斷控制器
  • 雙周期硬件乘法器
  • 編程和調試接口禁用(PDID)
  • 電源電壓范圍：1.8V至5.5V
• 存儲器：
  • 16KB/32KB/64KB系統內自編程閃存，可實現真正的同時讀寫操作
  • 2KB/4KB/8KB SRAM
  • 256 B EEPROM
  • 具有51B用戶行的非易失性存儲器，可在芯片擦除期間保留數據，并在器件鎖定狀態下進行編程
  • 256B啟動行
• I/O和封裝：
  • 多達25 (24)個可編程GPIO (I/O)引腳
  • 32引腳VQFN 5 mmx5 mm和TQFP 7 mmx7 mm
  • 28引腳VQFN 4mm x 4mm、SPDIP和SSOP
  • 20引腳VQFN 3 mm x 3 mm和SSOP
  • 14引腳SOIC封裝
• 工業工作溫度范圍：-40 °C 至 85 °C

框圖

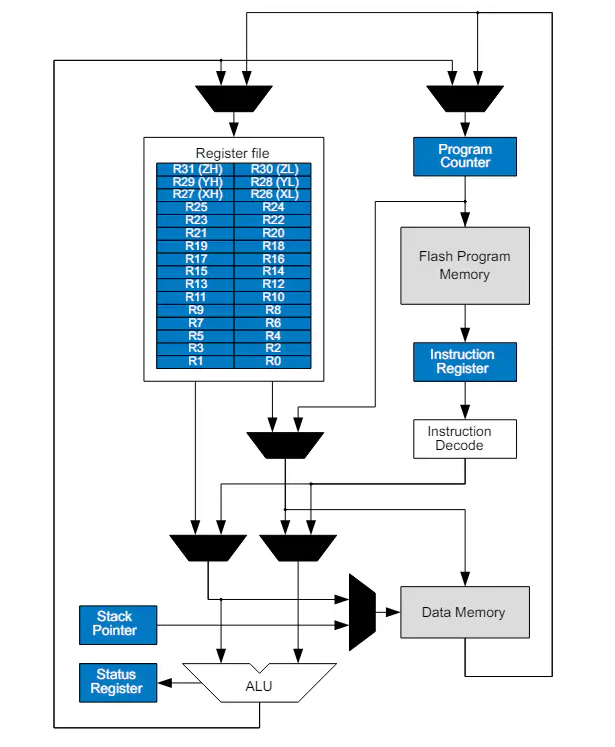

AVR? CPU架構

應用

• 工業控制
• 家電產品
• 汽車
• 物聯網(IoT)的網關解決方案
