Microchip Technology AVR64DU32 Curiosity Nano評估套件是一款用于評估AVR^?^ DU系列微控制器的硬件平臺。此評估套件配有完全集成的編程器和調試器，可與Microchip MPLAB X無縫集成。AVR64DU32評估套件具有可變電壓電源、雙USB Type-C^?^ 連接器、虛擬串行端口和DGI，可無縫集成到定制設計中。封裝內容包括一個AVR64DU32 Curiosity Nano評估板和兩個100mil、1個19引腳排針條。

數據手冊：*附件：Microchip Technology AVR64DU32 Curiosity Nano評估套件用戶指南.pdf

特性

• AVR64DU32 微控制器
• 兩個USB Type-C^?^ 連接器：
  • 一個連接到板載調試器
  • 一個連接到AVR64DU32的USB 2.0全速外設
• 一個黃色用戶LED
• 一個機械式用戶開關
• 一個 32.768 kHz 晶體
• 一個綠色電源及狀態指示LED
• Microchip板載調試器支持
• USB供電，帶電源多路復用
• MPLAB^?^ X IDE：
  • 板標識
  • 虛擬串行端口 (CDC)
  • 編程和調試
  • 兩個調試GPIO通道 (DGI GPIO)
• 可調目標電壓：
  • MIC5353 LDO穩壓器，由板載調試器控制
  • 輸出電壓：1.8 V至5.1 V
  • 默認輸出電壓設置：5V
  • 500 mA最大輸出電流

AVR64DU32 Curiosity Nano板概述

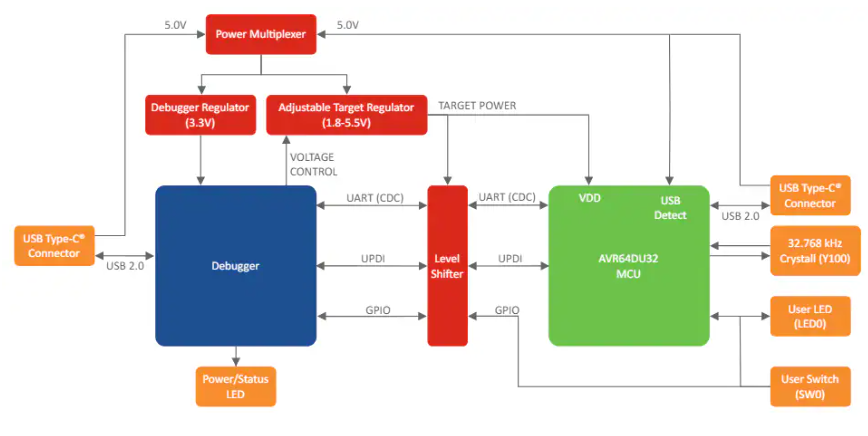

AVR64DU32 Curiosity Nano板框圖

?AVR64DU32 Curiosity Nano評估套件技術解析與應用指南?

?一、核心硬件特性與架構?

1. ?MCU關鍵性能?
   • ?AVR64DU32微控制器?：64KB Flash，集成USB 2.0全速設備接口（12 Mbps），支持事件系統（Event System）和可配置自定義邏輯（CCL）。
   • ?外設資源?：
     • 16位TCA定時器（3路PWM）
     • 10位差分ADC（170 ksps）
     • 模擬比較器（AC）與內部電壓基準
2. ?開發板特性?
   • ?雙Type-C接口?：分別連接調試器和MCU USB外設。
   • ?調試集成?：板載nEDBG調試器支持編程/調試，無需外部工具。
   • ?靈活供電?：可調LDO（1.8-5.5V@500mA），支持USB或外部電源輸入。

?二、調試與編程接口詳解?

1. ?板載調試器功能?

• ?復合USB設備?：
  • ? 虛擬串口（CDC） ?：UART橋接至PD6（RX）/PD7（TX），波特率支持1200-500kbps。
  • ?拖拽編程?：通過Mass Storage設備直接燒錄HEX文件。
  • ?DGI接口?：支持2路調試GPIO（DBG1/DBG2）用于邏輯分析。

2. ?外部調試連接?

• ?UPDI接口?：通過DBG0引腳（PF7）連接外部編程器，需切斷J106跳線以隔離板載調試器。
• ?電源隔離?：切斷J201跳線可測量MCU功耗（典型值<10μA@休眠模式）。
