Legion Go S是聯想于2025年1月8日在CES 2025發布的第二款游戲掌機產品，其配有8英寸LCD屏，配備microSD卡插槽、音頻插孔、以及兩個USB4接口，重量為740克，提供白色（Windows版）和紫色（SteamOS版）外觀。
Legion Go S可選AMD銳龍Z2 Go或Z1 Extreme處理器，擁有最高32GB 的LPDDR5X內存和最高1TB的PCIe Gen4 SSD存儲，搭載55.5瓦時電池，配備65瓦Type-C充電器，可選Steam OS或Windows系統，具有藍牙5.3和Wi-Fi 6E等配置。

在操作設計方面，采用了一體式手柄設計，配備觸控板、雙震動馬達、RGB霍爾搖桿以及鍵程可調的扳機鍵。其中，雙震動馬達驅動采用了艾為高壓Haptic驅動方案，可調鍵程采用了艾為線性HALL方案，以下是兩款芯片的介紹：

高壓線性馬達驅動

供電范圍：2.7~5.5V

8 KB memory

8K/12K/24K/48K輸入波形采樣率

驅動電壓最高可升壓至11V

支持F0檢測及追蹤

集成先進的自動剎車功能

集成基于阻抗檢測LRA診斷功能

＜1ms快速啟動時間

支持多種播放模式(實時播放/動態波形輸入/存儲播放/一線控制)

保護功能：短路保護，OTP, UVLO，電池保護

封裝：FCQFN-18L 2.5mm×2mm×0.55mm

圖2 高壓馬達驅動典型應用電路圖

數模龍頭艾為電子深耕觸覺反饋多年，除了硬件產品外，在算法效果方面，awinicTikTap雷振子4D游戲算法能夠通過游戲協議自帶的震動數據、游戲圖像、游戲音頻等信息源來實現場景化振動。

圖4游戲振動數據模式

線性HALL

• 模擬電壓線性比例輸出，默認電壓VREF / 2
• VCC范圍：2.5V~5.5V
• 低功耗Sleep模式，<1μA
• 靈敏度：1.25mV/G~10.0mV/G系列化多檔可選
• 工作溫度范圍：-40℃~125℃
• 封裝：WBDFN-6L 3mm × 2mm × 0.75mm

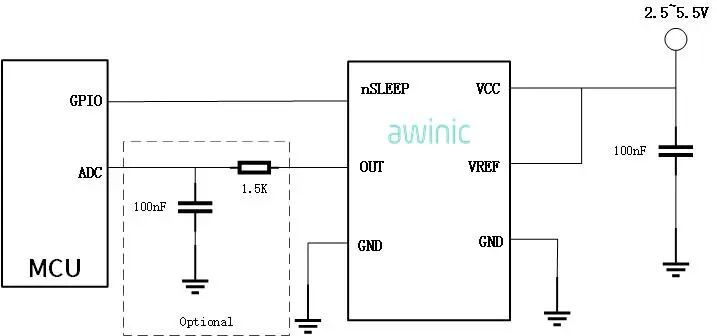

圖7 線性HALL應用電路圖

除了上述HAPTIC Driver和線性HALL外，艾為游戲掌機應用，有多顆芯片可供選擇：

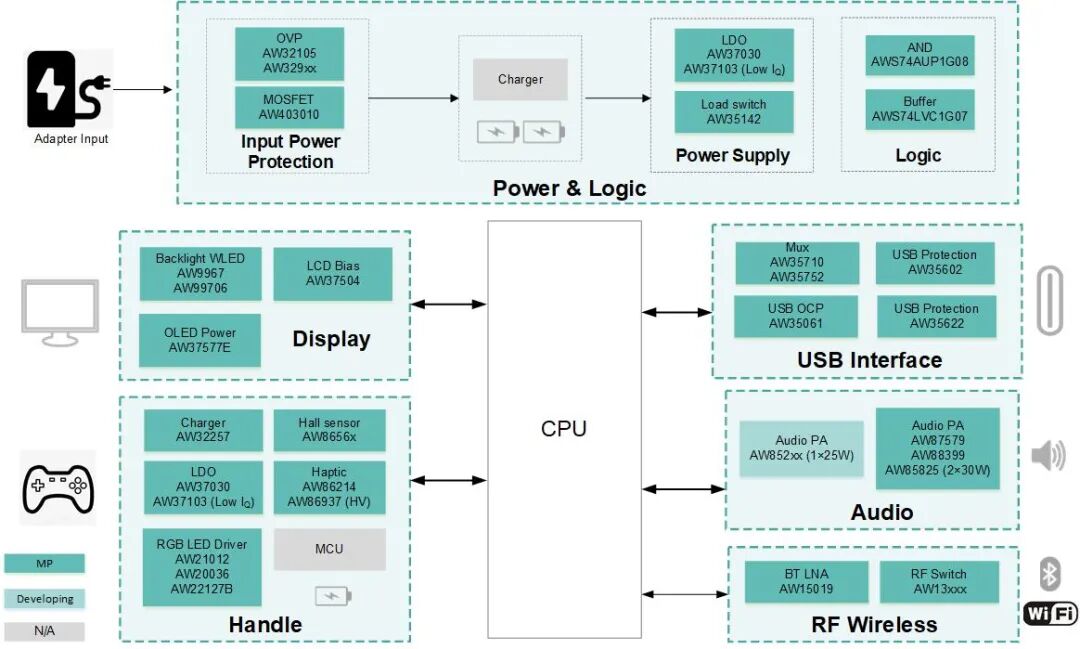

圖8 艾為游戲掌機應用框圖
下面介紹一下掌機各功能模塊應用：

RGB燈氛圍：呼吸燈驅動

艾為呼吸燈驅動產品覆蓋3~216通道，可呈現超過1600萬種色彩變化和呼吸，與游戲畫面聯動營造更真實的虛擬場景氛圍。能夠提供驅動芯片+燈效算法調試的一站式解決方案。

圖9呼吸燈驅動應用電路
圖10 艾為彩虹呼吸燈效
圖11艾為炫彩呼吸燈效

喇叭外放：音頻功放+音效算法

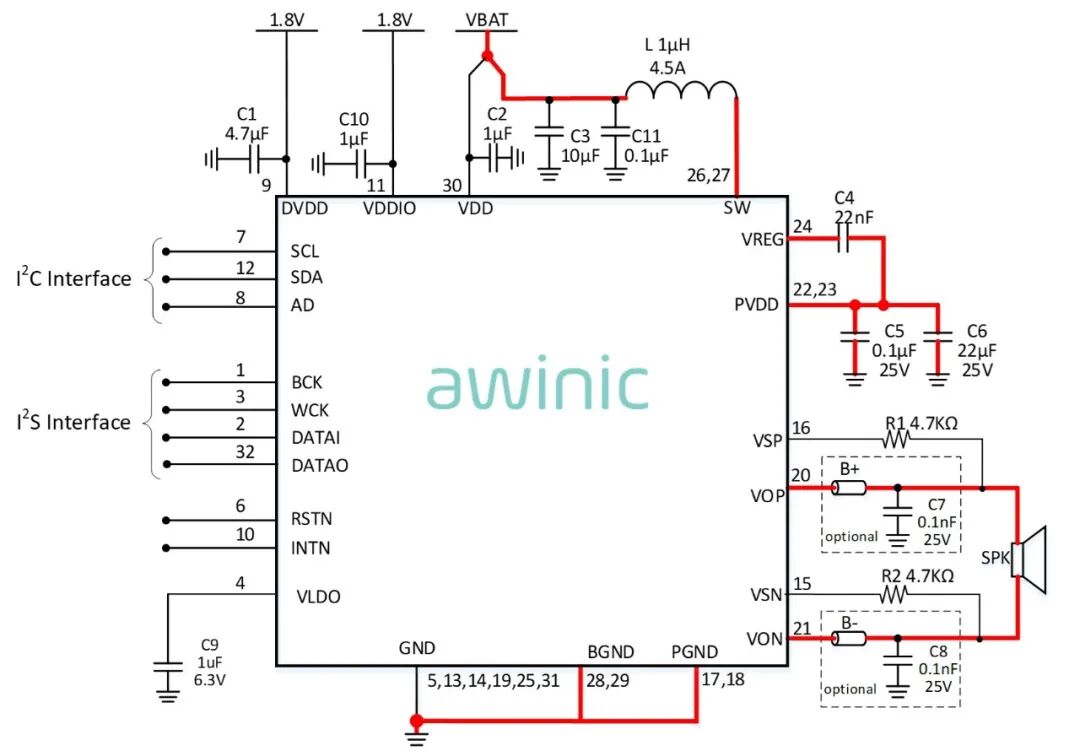

音頻功放：自帶BOOST升壓數字音頻功放，內置DSP

圖12 音頻功放應用電路

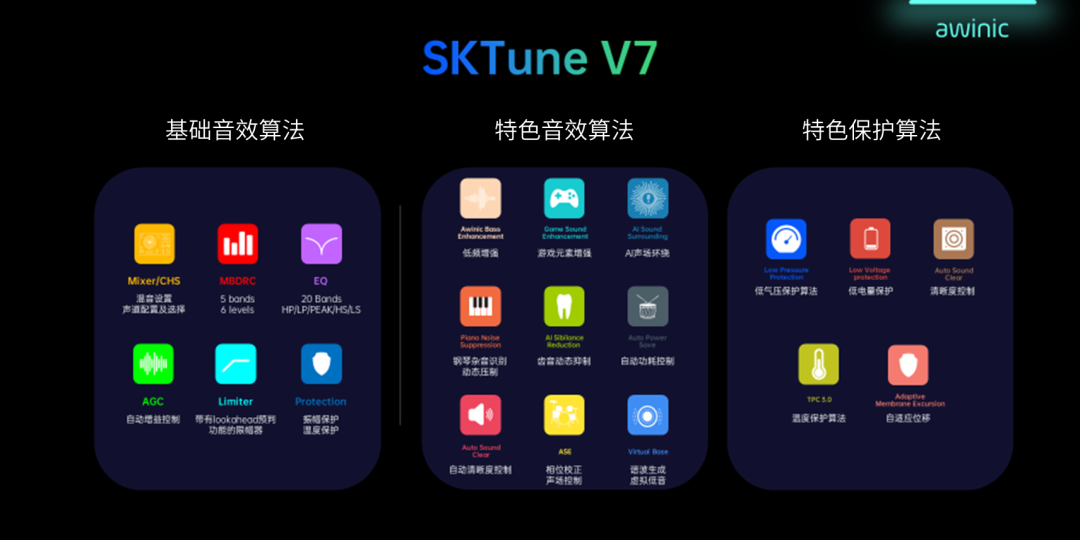

音效算法：艾為國民神仙算法awinicSKTuneV7，含基礎音效及保護算法，特色音效算法、特色保護算法。

圖13 國民神仙算法awinicSKTuneV7

屏幕顯示

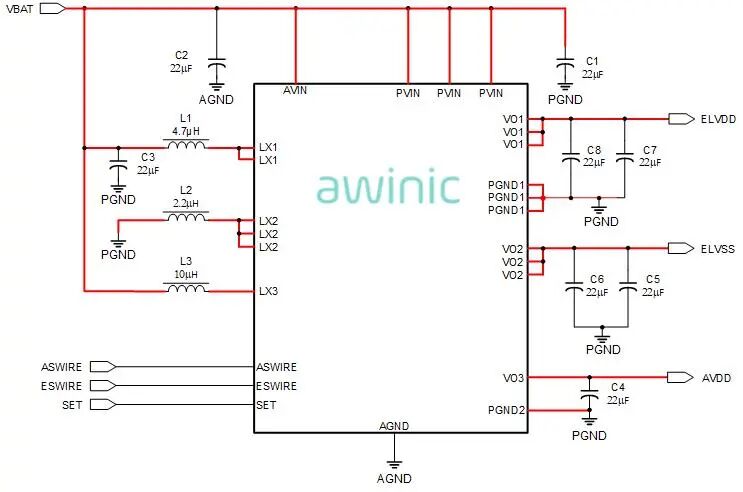

AMOLEDPOWER

• 3電源輸出，電流能力高達800mA，效率93%，支持1.2V I/O

圖14 典型應用電路

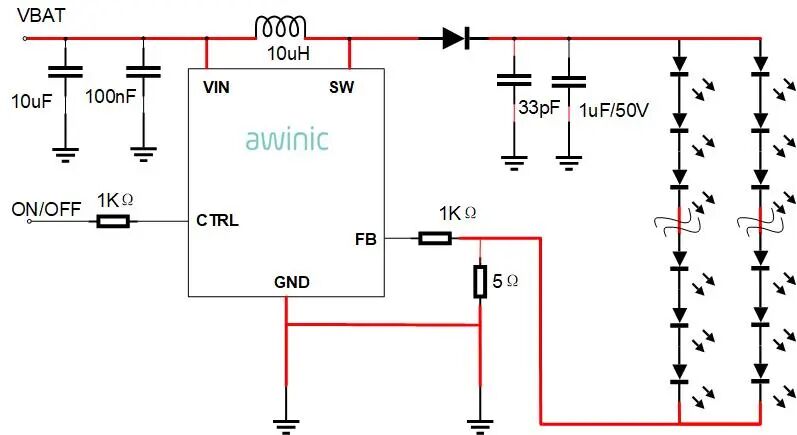

BacklightLED Driver

• 單節電池供電條件下，最高可驅動50顆背光燈

• OVP電壓38V，支持最小0.3%占空比，適用于驅動平板及手機等使用LCD屏的終端
•


圖15 典型應用電路

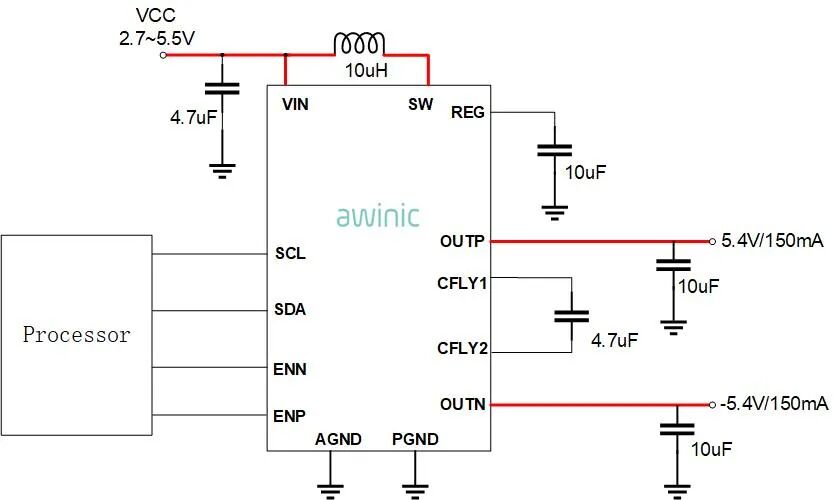

LCD Bias

• 最高可輸出±6.5V，電流涵蓋100mA~260mA，適用于手機及平板等使用LCD屏的產品

圖16 典型應用電路

USB端口防護

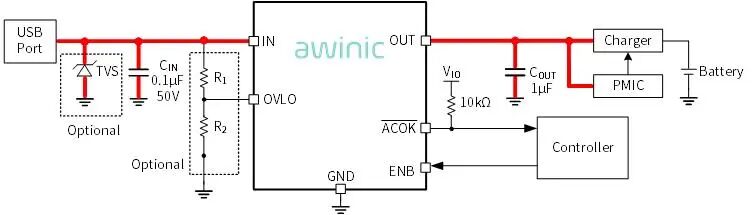

VBUS OVP

• VBUS路徑雙向隔離OVP，阻抗20mΩ，過流5A，適用于筆記本、掌機應用


圖17 典型應用電路

CC OVP

• 四通道，可用于TYPEC端口，用于保護CC/SBU信號，防止過壓損壞。

圖18 典型應用電路

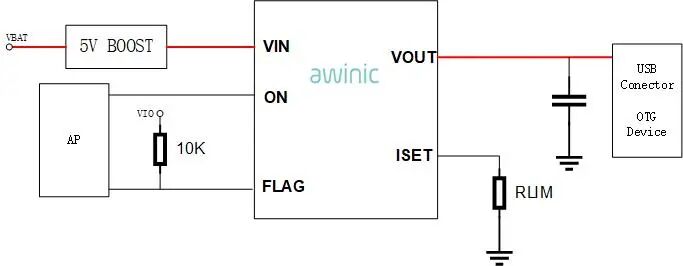

高耐壓輸出OCP

• 4A OCP, 輸出端口耐壓可達28V，適用于TYPEC端口對外放電保護。

圖19 典型應用電路

通用器件

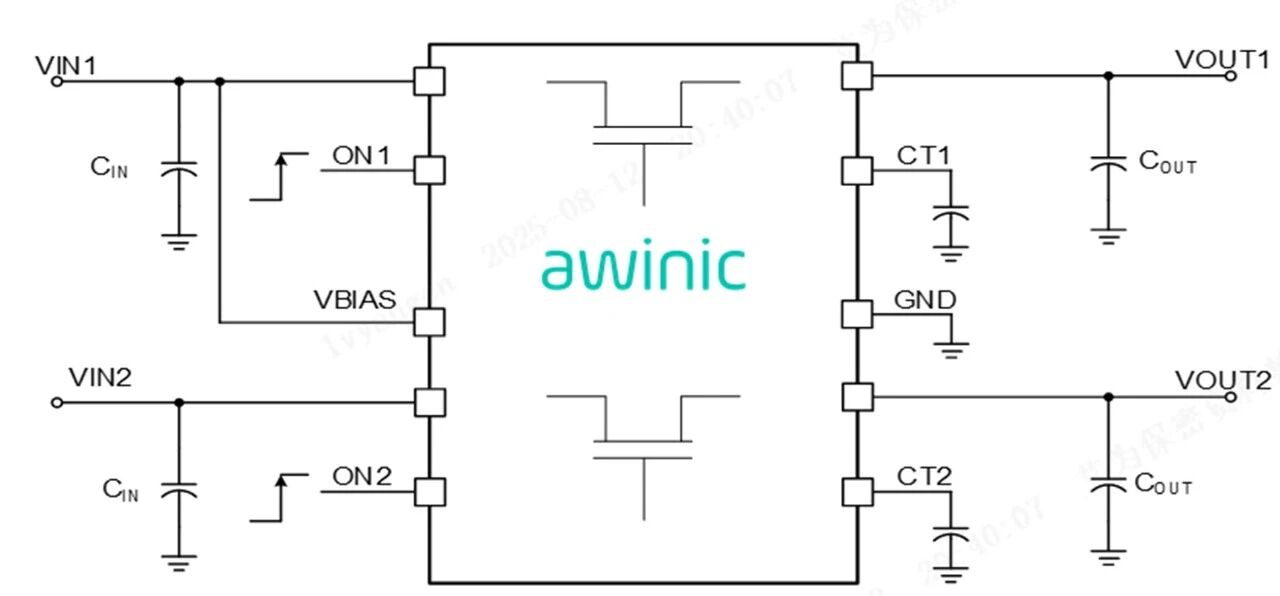

Loadswitch

• 雙通道，可過6A MAX，Rdson低至20mΩ

圖20 典型應用電路

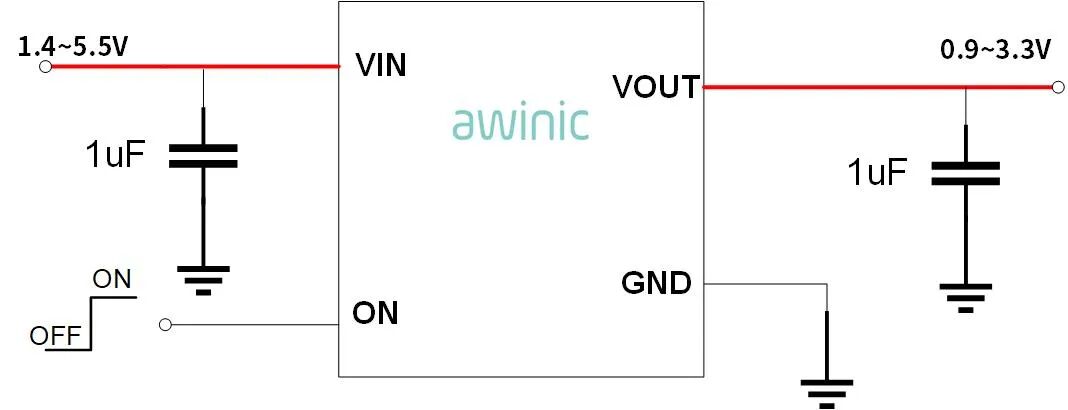

LDO

• 300mAmax，SOT23-5&DFN1*1封裝，有低功耗版本和高PSRR版本，電壓范圍覆蓋0.9~3.3V


圖21 典型應用電路

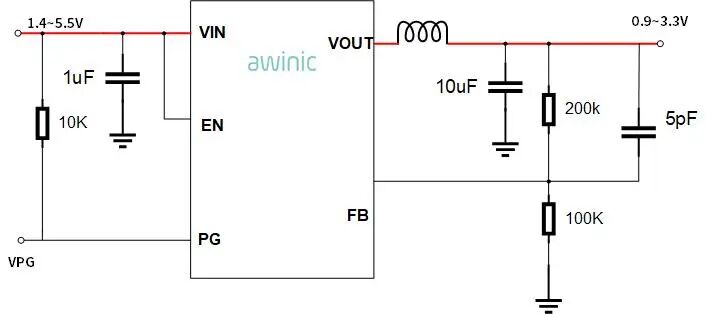

BUCK

• 5V/3A，VOUT可調電壓0.9~3.3V，SOT23-5封裝

圖22 典型應用電路

除了在游戲掌機應用外，艾為產品在游戲手柄上同樣也有較廣泛的應用。比如專注于蘋果和安卓手機連接的游戲手柄品牌BACKBONE，通過極簡設計、低延遲連接和廣泛的兼容性，解決了手機觸屏玩游戲的操作不靈活的痛點，廣受手游玩家喜愛。其最新發布的Backbone-Pro搭載了5顆艾為芯，包括：VBUS OVP、D+/D- USB2.0開關、低功耗LDO（3顆不同電壓）

隨著云游戲技術的成熟與硬件性能的迭代，游戲掌機正邁向更廣闊的可能性。但無論形態如何演變，其核心始終是對 “玩家體驗” 的極致追求。中國數模龍頭艾為電子將持續在各產品線深耕，全力打造高品質的模擬、數?；旌闲酒?/strong>為游戲掌機帶來更暢快的體驗。
