DRV8000-Q1 器件集成了多種門控制特定功能：驅動和診斷電機（電感）、電阻和電容負載、驅動燈或 LED、驅動特殊負載（如加熱元件或電致變色元件）的 MOSFET。這些驅動器包括用于離線和主動診斷的保護功能，例如欠壓和過壓監控器、離線開路負載和短路診斷，以及基于區域的熱監控和關斷保護。該器件具有兩個半橋柵極驅動器、6 個集成半橋（2 個高側交替模式）、6 個集成高側驅動器、一個用于加熱器的外部高側柵極驅動器、一個用于電致變色充電的外部高側柵極驅動器和一個用于電致變色負載放電的集成低側驅動器。半橋、高側、加熱器和柵極驅動器具有PWM輸入控制配置、傳感、診斷和設備系統保護。每個高側驅動器都有一個專用的內部可編程PWM發生器。比例電流檢測引腳輸出可用于所有集成驅動器，以及用于柵極驅動器的堅固靈活的電流分流放大器。
*附件：drv8000-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，TA
• 符合功能安全的目標
  • 專為功能安全應用而開發
  • 有助于ISO26262系統設計的文檔
  • 系統完整性高達 ASIL D
  • 硬件完整性高達 ASIL B
• 5V 至 35V （40V abs. max） 工作范圍
• H 橋或雙通道半橋柵極驅動器
  • 智能門驅動架構
  • 用于 100% PWM 的三重電荷泵
  • 寬共模電流分流放大器
• 1 集成半橋，IOUT max 8A （RDSON HS +LS FET = 155mΩ）
• 1 集成半橋，IOUT 最大值 7A （RDSON HS +LS FET = 185mΩ）
• 2 個集成半橋，IOUT 最大值為 4A （RDSON HS +LS FET = 440mΩ）
• 2 個集成半橋，IOUT 最大負載為 1.3A （RDSON HS +LS FET = 1540mΩ）
• 1 個可配置的集成高側驅動器，作為燈或 LED 驅動器，IOUT 最大值為 1.5/0.5A （RDSON = 0.4/1.2Ω）
• 5 個可配置的集成高側驅動器，用于 0.5/0.25A 負載 （RDSON = 1.2Ω）
• 1 用于電致變色玻璃充電的外部 MOSFET 柵極驅動器
• 1 集成低側 FET，用于電致變色玻璃放電
• 用于高側驅動器的內部 10 位 PWM 發生器
• 所有高側驅動器都支持低電流或高電流閾值恒流模式，以驅動各種 LED 模塊
• 1 個用于加熱器的外部 MOSFET 柵極驅動器
  • 離線開路負載檢測
  • 用于短路檢測的低 RDSON MOSFET 的 VDS 監控
• 集成驅動器輸出具有電流調節功能 （ITRIP）
• 多路復用檢測輸出 （IPROPI）
  • 帶比例電流輸出的內部電流檢測 （IPROPI）
  • 具有多個熱集群的高級芯片溫度監控
  • 電機電源電壓監測器
• 具有可配置故障行為的保護和診斷功能
  • 在關斷狀態和導通狀態下進行負載診斷，以檢測開路負載和短路
  • 過流和過溫保護
• 設備對比表

參數

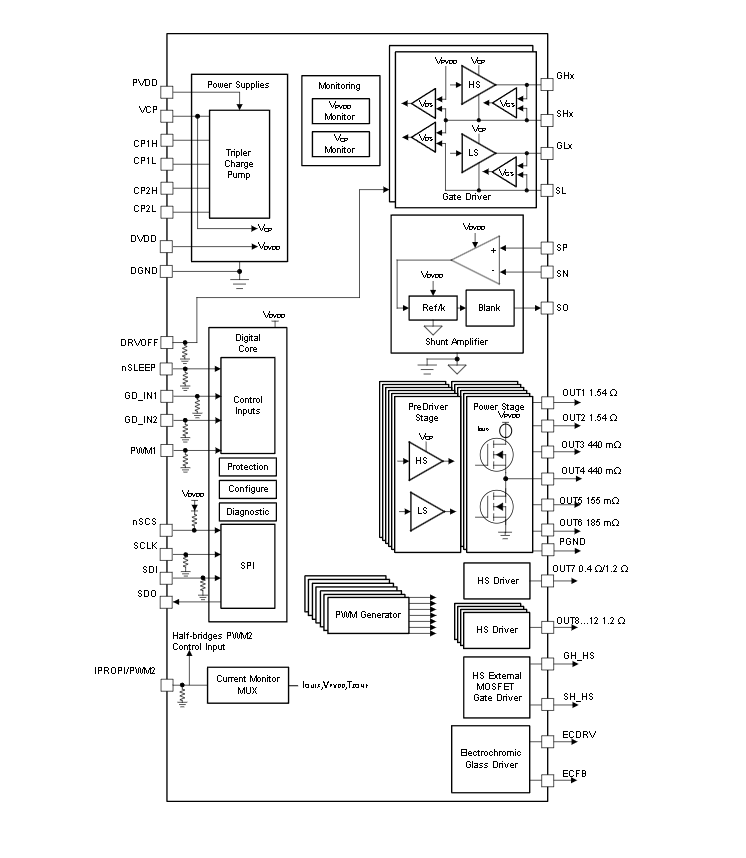

方框圖

?1. 產品概述?
DRV8000-Q1是德州儀器（TI）推出的高集成度汽車級多功能驅動芯片，專用于車門控制系統（如車窗升降、后視鏡調節、門鎖等）。該器件符合AEC-Q100 Grade 1標準（-40°C至125°C），支持功能安全設計（ISO 26262 ASIL D系統級/ASIL B硬件級），集成多種驅動和保護功能，適用于車身控制模塊和區域控制模塊。

?2. 核心特性?

• ?電源范圍?：5V至35V（峰值40V）
• ?驅動類型?：
  • 6個集成半橋（輸出電流1.3A至8A，RDS(ON) 0.155Ω至1.54Ω）
  • 6個高邊驅動器（支持LED/燈泡驅動，電流0.25A至1.5A）
  • 2個外部MOSFET柵極驅動器（H橋/半橋配置）
  • 電致變色鏡（EC）驅動和加熱器驅動
• ?保護功能?：
  • 過流、過壓、欠壓、過熱保護
  • 開/短路診斷（在線和離線）
  • 多區域溫度監控

?3. 關鍵應用場景?

• 車門模塊（車窗、后視鏡、門鎖驅動）
• 電致變色鏡電壓調節與放電
• 電阻加熱元件控制

?4. 技術亮點?

• ?智能柵極驅動?：可編程死區時間、動態電流控制（IDRIVE）、自適應傳播延遲補償（PDR）。
• ?電流檢測?：集成高/低邊電流檢測放大器（增益10-80 V/V），支持IPROPI多路復用輸出。
• ?診斷功能?：實時反饋VDS/VGS故障、負載狀態（開/短路）、溫度分區報警。

?5. 封裝與配置?

• 48引腳VQFN封裝（7mm×7mm）
• 支持SPI寄存器配置/PWM引腳控制
• 內置電荷泵（三倍/雙倍模式自動切換）
