DRV8001-Q1 器件集成了多種門控制特定功能：驅動和診斷電機（電感）、電阻和容性負載、驅動燈或 LED、驅動特殊負載（如加熱元件或電致變色元件）的 MOSFET。這些驅動器包括用于離線和主動診斷的保護功能，例如欠壓和過壓監控器、離線開路負載和短路診斷，以及基于區域的熱監控和關斷保護。該器件具有 6 個集成半橋（2 個高側交替模式）、6 個集成高側驅動器、一個用于加熱器的外部高側柵極驅動器、一個用于電致變色電荷的外部高側柵極驅動器和一個用于電致變色負載放電的集成低側驅動器。每個單獨的驅動器都具有PWM輸入控制配置、傳感、診斷和設備系統保護。每個高側驅動器都有一個專用的內部可編程PWM發生器。比例電流檢測引腳輸出適用于所有集成驅動器
*附件：drv8001-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，TA
• 4.5V 至 35V（絕對最大值 40V）工作范圍
• 1 集成半橋，IOUT 最大電流為 8A（RDSON = 132mΩ，每個 FET 66mΩ）
• 1 集成半橋，IOUT 最大電流為 7A（RDSON = 160mΩ，每個 FET 80mΩ）
• 2 個集成半橋，IOUT 最大 4A（RDSON = 400mΩ，每個 FET 200mΩ）
• 2 個集成半橋，IOUT 最大負載為 1.3A（RDSON = 1500mΩ，每個 FET 750mΩ）
• 1 個可配置的集成式高側驅動器，作為燈或 LED 驅動器，IOUT 最大值為 1.5/0.5A （RDSON = 0.4/1.5Ω）
• 5 個集成高側驅動器，用于 0.5/0.25A 負載 （RDSON = 1.5Ω）
  • 1 個高側驅動器，用于為電致變色 （EC） 玻璃 MOSFET 供電
• 1 用于電致變色玻璃充電的外部 MOSFET 柵極驅動器
• 1 集成低側 FET，用于電致變色玻璃放電
• 用于高側驅動器的內部 10 位 PWM 發生器
• 所有高側驅動器都支持低電流或高電流閾值恒流模式，以驅動各種 LED 模塊
• 1 個用于加熱器的外部 MOSFET 柵極驅動器
  • 離線開路負載檢測
  • 用于短路檢測的低 RDSON MOSFET 的 VDS 監控
• 集成驅動器輸出具有電流調節功能 （ITRIP）
• 多路復用檢測輸出 （IPROPI）
  • 帶比例電流輸出的內部電流檢測 （IPROPI）
  • 具有多個熱集群的高級芯片溫度監控
  • 縮放電源電壓輸出
• 具有可配置故障行為的保護和診斷功能
  • 在關斷狀態和導通狀態下進行負載診斷，以檢測開路負載和短路
  • 過流和過溫保護

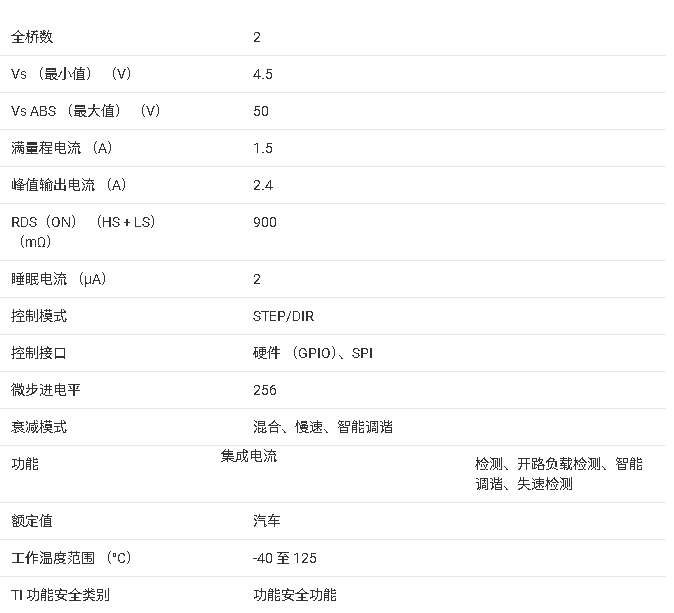

參數

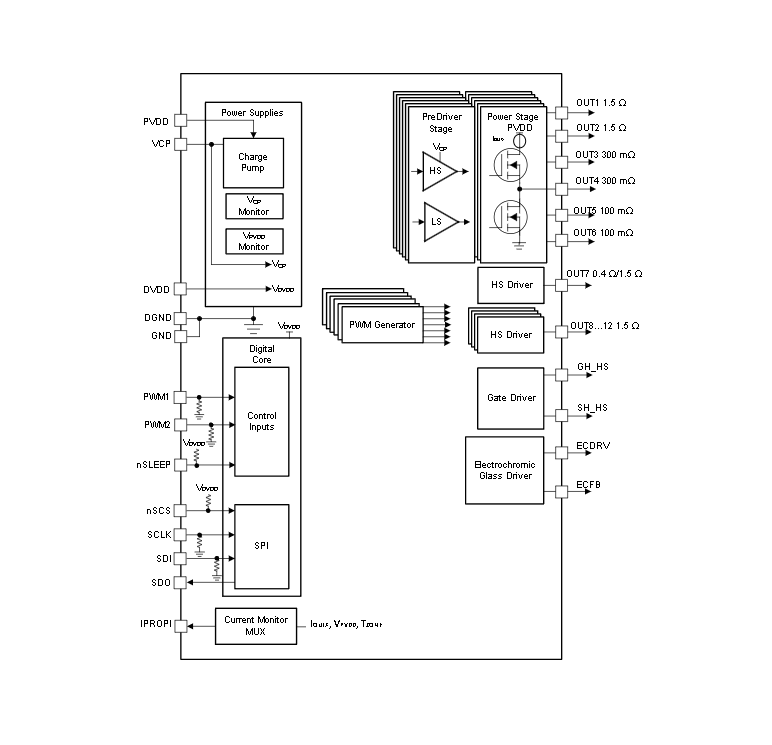

方框圖

?1. 核心特性?

• ?汽車級認證?：符合AEC-Q100 Grade 1標準（-40°C至125°C工作溫度）。
• ?寬電壓范圍?：4.5V至35V（峰值40V），支持汽車電池環境。
• ?集成驅動模塊?：
  • ?半橋驅動?：6組集成半橋，包括高/低邊MOSFET（RDSON范圍66mΩ至1.5Ω），支持8A最大輸出電流。
  • ?高邊驅動?：6組可配置驅動，支持LED/燈泡負載（0.5A至1.5A）。
  • ?特殊功能驅動?：電致變色（EC）玻璃MOSFET驅動、加熱器MOSFET驅動。
• ?保護功能?：過流、過溫、開/短路診斷，支持離線與在線負載檢測。

?2. 關鍵應用場景?

• ?車門模塊?：控制車窗升降、后視鏡調節、門鎖等。
• ?車身控制?：驅動LED照明、加熱元件、EC鏡片等。
• ?多負載支持?：可同時驅動電機（感性）、電阻性及容性負載。

?3. 技術亮點?

• ?智能調節功能?：
  • ?ITRIP電流斬波?：固定頻率電流調節，防止過流（可配置閾值與頻率）。
  • ?PWM生成器?：10位分辨率，獨立控制各高邊驅動占空比。
• ?診斷與保護?：
  • 實時電流檢測（IPROPI引腳輸出比例電流）。
  • 分區溫度監控（4個熱集群），獨立過溫保護。
• ?SPI接口?：24位寄存器配置，支持故障狀態讀取與清除。

?4. 封裝與引腳?

• ?封裝類型?：40引腳VQFN（6mm×6mm），支持可濕性側翼焊接。
• ?關鍵引腳?：
  • ?PVDD/DVDD?：電源輸入（驅動/邏輯供電）。
  • ?ECDRV/ECFB?：電致變色驅動與反饋引腳。
  • ?IPROPI/PWM2?：復用引腳（電流檢測或PWM輸入）。

?5. 典型設計建議?

• ?外部元件?：
  • PVDD需并聯0.1μF陶瓷電容+≥10μF bulk電容。
  • ECFB引腳需220nF電容以穩定控制環路。
• ?布局要求?：高電流路徑需短而寬，減少寄生電感。

?6. 對比其他型號?

• ?DRV800x系列差異?：
  • DRV8001-Q1獨有電致變色驅動功能。
  • DRV8000-Q1集成電流分流放大器，DRV8002-Q1無EC驅動。
