Microchip Technology MIC2129 DC-DC降壓控制器具有可選柵極驅動電壓、遠程檢測和自適應導通時間控制架構?？蛇x柵極驅動器電壓允許使用邏輯電平MOSFET或標準MOSFET。這些4.5V至100V降壓同步DC-DC控制器提供0.6V至DMAX x VIN 可調輸出電壓，基準電壓為±1%。輸出電壓遠程檢測功能通過補償大電流應用中接地回路的壓降來改善輸出電壓調節。MIC2129控制器具有可調正負電流限制閾值和自舉LDO，可為轉換器輸出提供柵極驅動器電源。這些降壓DC-DC控制器具有100kHz至800kHz可調開關頻率、輸出電壓遠程檢測、可調軟啟動時間、內部補償和輸出過壓保護等特性。

數據手冊：*附件：Microchip Technology MIC2129 DC-DC降壓控制器數據手冊.pdf

MIC2129降壓DC-DC控制器符合AEC-Q100標準，工作溫度范圍為-40°C至125°C。典型應用包括48V電信和基站電源、汽車和工業電源、電機驅動器電源以及電池供電型手持工具。

特性

• 寬輸入范圍：4.5 V至100 V
• 可調輸出電壓：0.6V至DMAX x VIN
• 可調開關頻率：100kHz至800kHz
• 可選柵極驅動器電壓：5.2V/7.5V/10.5V
• 輸出電壓遠程檢測
• 精密使能
• 內部自舉二極管
• 內部自舉LDO
• 可選擇的輕負載工作模式
• 可調軟啟動時間
• 可調正負電流限制閾值
• 斷續、鎖存和逐周期可選限流模式
• 輸出過壓保護
• 內部補償
• 內部基準精度：±1%（-40°C至125°C）
• 電源良好 (PG) 輸出
• -40 °C至125 °C結溫范圍
• 采用24引腳VQFN和TSSOP封裝
• 符合 AEC-Q100

框圖

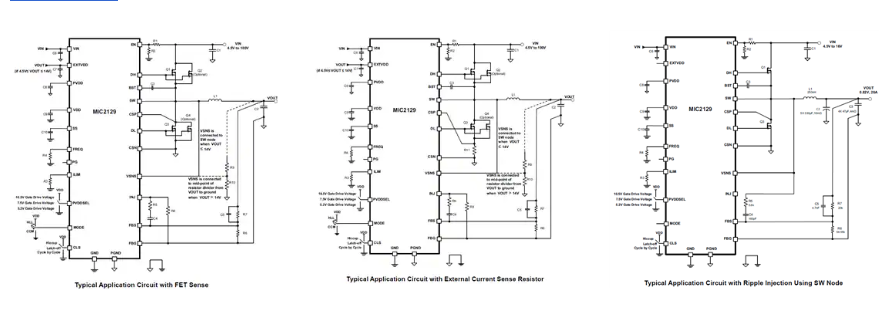

典型應用電路

MIC2129 DC-DC降壓控制器技術解析與應用指南

一、MIC2129核心特性概述

MIC2129是Microchip Technology推出的一款高性能寬輸入電壓DC-DC降壓控制器，具有多項先進特性：

• ?超寬輸入范圍?：4.5V至100V輸入電壓能力，特別適用于48V電信基站、汽車電子和工業電源系統
• ?可調輸出電壓?：0.6V至DMAX×VIN范圍，±1%基準精度（-40°C至+125°C）
• ?可編程開關頻率?：100kHz至800kHz靈活調節
• ?多重保護機制?：過壓保護、可調限流（打嗝/鎖存/逐周期模式可選）、熱關斷等
• ?AEC-Q100認證?（VAO后綴型號）：滿足汽車級可靠性要求

二、關鍵技術創新點

1. 自適應導通時間控制架構

MIC2129采用改進型自適應導通時間控制方案，通過VSNS引腳連接方式支持：

• ?VOUT≤14V?：連接至SW節點，與傳統ACOT架構相同
• ?VOUT>14V?：連接至輸出分壓器中點，突破傳統14V輸出限制

這種創新設計通過內部電阻分壓網絡（KVOUT=1/6）實現高壓輸出，同時保持穩定的開關頻率。

2. 紋波注入技術

為解決低ESR電容應用中的穩定性問題，MIC2129提供兩種紋波注入方案：

• ?INJ引腳注入?：產生與SW同步的4.5V/100ns脈沖，確保反饋紋波與電感電流同相
• ?SW節點注入?：傳統方式，需將MODE引腳懸空

3. 輕載效率優化技術

通過MODE引腳可選擇三種工作模式：

• ? CCM模式（MODE=GND） ?：全負載范圍內連續導通
• ? HLL模式（MODE=VDD） ?：輕載時自動切換至斷續導通
• ? 混合模式（MODE懸空） ?：軟啟動期間DCM，完成后轉CCM

HLL模式下靜態電流僅700μA（典型值），顯著提升輕載效率。

三、典型應用設計要點

1. 功率級設計

?MOSFET選型建議?：

• ?高壓側MOSFET?：VDS≥1.3×VIN(MAX)，關注Qg與RDS(ON)平衡
• ?低壓側MOSFET?：優先選擇CGS/CGD比高、柵極電阻低的器件

2. 電流限制配置

通過CLS引腳選擇保護模式：

• ?CLS=VDD?：打嗝模式（15次過流后進入休眠）
• ?CLS=懸空?：鎖存模式（需重啟）
• ?CLS=GND?：逐周期限流

3. PCB布局指南

關鍵注意事項：

1. ?功率回路?：輸入電容盡量靠近HSFET，采用短而寬的走線
2. ?敏感信號?：FBG/FBS走線需遠離SW節點和電感
3. ?地平面?：采用星型接地，AGND與PGND單點連接
4. ?散熱設計?：裸露焊盤需連接至大面積銅箔并添加散熱過孔

四、汽車電子應用方案

針對48V汽車電源系統的典型設計參數：

• ?輸入?：36-60V（兼容冷啟動和負載突降）
• ?輸出?：12V/20A
• ?關鍵元件?：
  • 電感：15μH（飽和電流>25A）
  • 輸入電容：4×47μF陶瓷+330μF電解
  • MOSFET：FDMS86201（HS）+BSC0302LS（LS）

?效率曲線?：

• 峰值效率>95%（VIN=48V）
• 10mA輕載效率>80%（HLL模式）

五、設計驗證要點

1. ?啟動測試?：驗證2V/4V預偏置啟動性能
2. ?動態響應?：
   • 0-10A負載階躍下輸出電壓偏差<±5%
   • 20-100V輸入階躍恢復時間<500μs
3. ?熱性能?：
   • 滿負載下IC結溫<110°C（TA=85°C）
   • 推薦使用紅外熱像儀測量（最小1mm光斑）

六、選型建議

根據應用需求選擇封裝：

• ? VQFN-24（4×4mm） ?：空間受限應用，θJA=43°C/W
• ? TSSOP-24（7.8×6.4mm） ?：高功率應用，θJA=35°C/W

對于汽車應用務必選擇VAO后綴的AEC-Q100認證型號。
