三相降壓型DC-DC控制器LTC3829

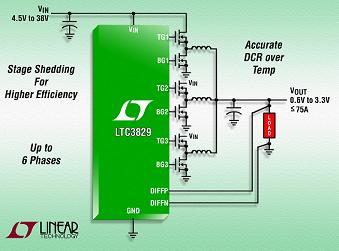

三相單輸出高效率(高達95%)同步降壓型DC/DC控制器LTC3829是凌力爾特公司(Linear)推出，該器件具多相(PolyPhase)工作模式、差分輸出電壓檢測和集成的鎖相環(PLL)時鐘同步?？梢詫Χ噙_6個相位實施并聯和異相定時，以最大限度地減少針對高電流應用(高達150A)的輸入和輸出濾波要求。差分放大器對正和負端提供真正遠端輸出電壓采樣，從而可實現高準確度調節，且不受走線、通孔和互聯線中的IR損耗影響。應用包括大電流ASIC和FPGA電源、配電總線、大功率音頻放大器和網絡服務器。

LTC3829在4.5V至38V的輸入電壓范圍內以全N溝道MOSFET工作，可產生范圍為0.6V至5V和準確度為±0.75%的輸出電壓。通過監視輸出電感器(DCR)兩端的壓差或通過使用檢測電阻器來檢測輸出電流?？?a href="http://www.brongaenegriffin.com/v/tag/1315/" target="_blank">編程DCR溫度補償在很寬的溫度范圍內維持一個準確和恒定的電流限制設定點。強大的內置柵極驅動器最大限度地降低了 MOSFET的開關損耗，并允許使用多個并聯連接的MOSFET。固定工作頻率可設定在250kHz至770kHz，或可用其內部PLL同步至一個外部時鐘。LTC3829僅為90ns的最短接通時間使該器件非常適用于高降壓比應用。

LTC3829采用可調的Stage Shedding技術，以通過消除兩個輸出級的柵極電荷和開關損耗來提高輕負載效率。此外，LTC3829還可以配置為以可調突發模式(Burst Mode)工作，從而在輕負載時產生更高的效率?？蛇x的非線性控制模式改善負載階躍瞬態響應，自適應電壓定位(AVP)在處于負載階躍時盡量減小了最大瞬態電壓偏離。

跟蹤和排序功能允許多個電源的加電和斷電優化。其它特點包括電流模式控制、一個用于IC電源的內置LDO、可編程軟啟動、一個電源良好輸出和外部VCC。

LTC3829采用耐熱增強型38引線TSSOP封裝或38引線 5×7mm QFN 封裝，在-40℃至 125℃的工作結溫范圍內工作，千片批購價為每片3.71美元。兩種版本都有現貨供應。如需更多信息，請登錄 www.linear.com.cn。

大功率單輸出多相DC/DC控制器

性能概要：LTC3829

·大功率：IOUT高達150A

·多相工作：多達6相

·高效率：高達95%

·4.5V至38V的寬VIN范圍

·VOUT范圍為0.6V至5V，準確度為±0.75%

·RSENSE或DCR電流檢測

·可編程DCR溫度補償

·強大的內置N溝道MOSFET柵極驅動器

·可調Stage Shedding

·可編程突發模式工作

·可選非線性控制模式

·自適應電壓定位

·用于遠端輸出電壓采樣的真正差分放大器

·輸出電壓跟蹤或可編程軟啟動

·從250kHz至770kHz的可鎖相固定頻率

·電流模式控制實現準確和便利的均流
