Microchip Technology EV23R43A評估板完全組裝，設計用于評估和演示MIC2129的功能。 這些MIC2129是降壓同步直流－直流控制器，采用自適應導通時間控制架構。MIC2129采用24引腳4mm x 4mm VQFN和24引腳7.8mm x 6.4mm TSSOP封裝。該評估板具有內部自舉二極管、內部自舉LDO和可選的輕負載工作模式。EV23R43A評估板具有4.5V至100V寬輸入范圍、100kHz至800kHz可調開關頻率以及-40°C至125°C結溫范圍。該評估板用于通信、汽車和工業應用。

數據手冊：*附件：Microchip Technology EV23R43A 評估板數據手冊.pdf

特性

• 輸出電壓遠程檢測
• 精密使能
• 內部自舉二極管
• 內部自舉LDO
• 可選擇的輕負載工作模式
• 可調軟啟動時間
• 可調正負電流限制閾值
• 可選限流模式（斷續、鎖存、逐周期）
• 輸出過壓保護
• 內部補償
• 電源良好 (PG) 輸出

規范

• 寬輸入范圍：4.5 V至100 V
• 可調開關頻率：100kHz至800kHz
• -40 °C至125 °C結溫范圍
• 可調輸出電壓：0.6V至DMAX x VIN
• 可選柵極驅動器電壓：5.2V/7.5V/10.5V

評估板的信息

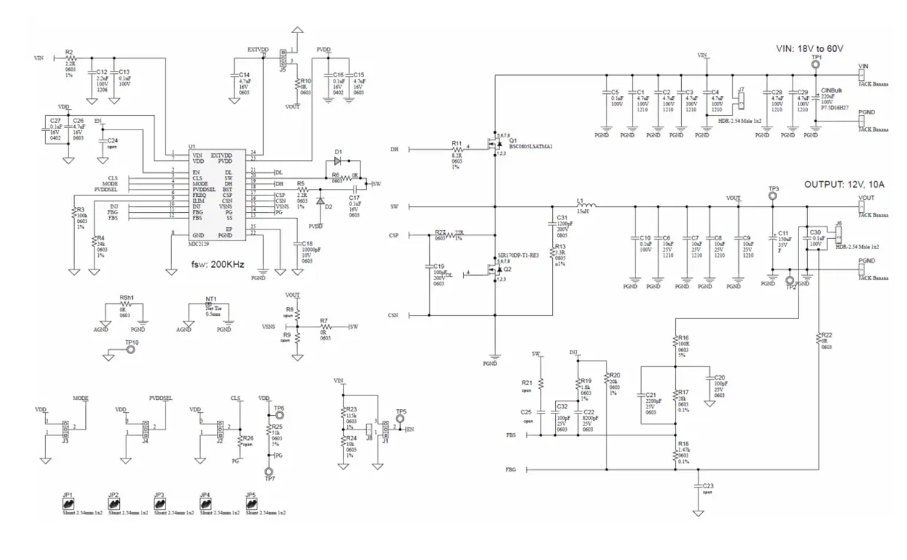

原理圖

MIC2129評估板核心技術解析與應用指南?

?一、核心器件特性?

1. ?MIC2129控制器?
   • ?寬輸入范圍?：4.5V-100V，適用于工業/汽車高壓場景（如48V電池系統）。
   • ?自適應導通時間控制?：支持0.6V至DMAX×VIN可調輸出，±1%基準精度。
   • ?多模式驅動?：可選5.2V/7.5V/10.5V柵極驅動電壓，兼容邏輯電平與標準MOSFET。
   • ?保護功能?：集成過壓/過流保護（打嗝、鎖存、逐周期模式可選）。
2. ?評估板硬件配置?
   • ?拓?fù)浣Y(jié)構?：同步Buck轉換器，預設12V/10A輸出（輸入18V-60V）。
   • ?關鍵元件?：
     • 電感：15μH/22A（Coilcraft XAL1513-153MED）
     • MOSFET：Infineon BSC0805LS（100V/79A）與Vishay SIR170DP（100V/95A）
     • 輸入電容：220μF/100V鋁電解（Nichicon UBT2A221MHD8）

二、實測性能數據?

1. ?效率曲線?
   • ?CCM模式?：48V輸入時峰值效率達95%（PVDD=10.5V，負載5A）。
   • ?HLL模式?：輕載（0.2A）效率提升12% vs CCM。
2. ?動態響應?
   • 0A→10A負載階躍下，輸出電壓波動<200mV（恢復時間40μs）。

?三、典型應用建議?

1. ?汽車電子?
   • 利用100V耐壓特性，適配12V/24V/48V總線系統（如車載信息娛樂電源）。
   • 遠程電壓檢測補償大電流地線壓降。
2. ?工業電源?
   • 通過J5選擇高壓LDO，簡化4.6V-14V輔助電源設計。

?四、設計注意事項?

1. ?散熱管理?
   • 持續10A輸出時，MOSFET溫升需控制在70°C以內（參考熱成像圖）。
2. ?布局優化?
   • 關鍵路徑：SW節點（Appendix A-3拓?fù)鋵樱┬枳疃袒詼p少EMI。
