該DRV8428是一款適用于工業和消費類應用的步進電機驅動器。該器件完全集成了兩個N溝道功率MOSFET H橋驅動器、一個微步進索引器和集成電流檢測。該DRV8428能夠驅動高達1A的滿量程輸出電流（取決于PCB設計）。

該DRV8428采用內部電流檢測架構，無需兩個外部功率檢測電阻，從而節省PCB面積和系統成本。該器件采用內部PWM電流調節方案，可在智能調諧和混合衰減選項之間進行選擇。智能調諧可自動調整以實現最佳電流調節，補償電機變化和老化效應，并降低電機發出的可聽噪聲。
*附件：drv8428.pdf

簡單的STEP/DIR接口允許外部控制器管理步進電機的方向和步進率。該器件可以配置為從全步到1/256微步進的不同步進模式。使用專用的nSLEEP引腳提供低功耗睡眠模式，以實現非常低的待機靜態待機電流。為電源欠壓、過流、短路和過熱提供保護功能。故障情況由EN/nFAULT引腳指示。

特性

• PWM微步進步進電機驅動器
  • 簡單的 STEP/DIR 接口
  • 高達 1/256 微步進分度器
• 集成電流檢測功能
  • 無需檢測電阻
  • ±6% 滿量程電流精度
• 智能調諧衰減技術和混合衰減選項
• 4.2V至33V工作電源電壓范圍
• R DS（開） ：1500 mΩ HS + LS，24 V，25°C
• 每橋電流容量：1.7A 峰值、1A 滿量程、0.7A rms
• 可配置的關斷時間PWM斬波
  • 7 微秒、16 微秒或 32 微秒。
• 支持1.8V、3.3V、5.0V邏輯輸入
• 低電流睡眠模式 （2 μA）
• 用于低電磁干擾 （EMI） 的擴頻時鐘
• 小封裝和封裝
• 保護功能
  • VM 欠壓鎖定 （UVLO）
  • 過流保護 （OCP）
  • 熱關斷 （OTSD）
  • 故障條件輸出 （EN/nFAULT）

參數

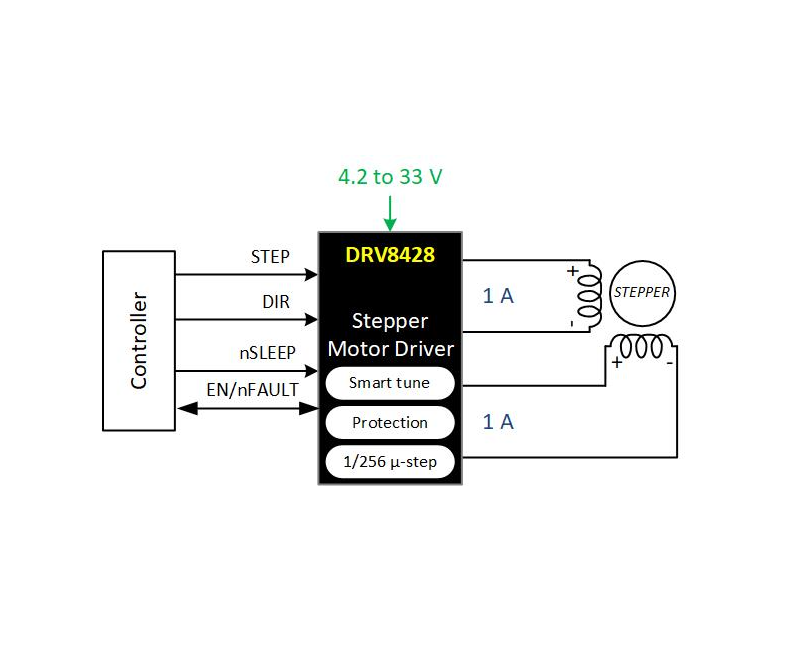

方框圖

?1. 核心特性?

• ?集成電流檢測?：無需外部檢測電阻，全量程電流精度±6%，節省PCB空間和系統成本。
• ?高精度微步進?：支持1/256微步進，通過STEP/DIR接口控制，減少電機振動和噪聲。
• ?智能調節技術?（Smart Tune）：支持動態衰減、混合衰減模式，自動優化電流調節，適應電機老化及負載變化。
• ?寬電壓范圍?：工作電壓4.2V至33V，峰值電流1.7A（全量程1A，RMS 0.7A）。
• ?低導通電阻?：1500mΩ（HS+LS，24V/25°C）。
• ?多重保護?：包括欠壓鎖定（UVLO）、過流保護（OCP）、熱關斷（OTSD）及故障輸出（EN/nFAULT）。

?2. 關鍵參數?

• ?控制接口?：STEP/DIR（步進/方向）接口，支持1.8V/3.3V/5V邏輯輸入。
• ?PWM關斷時間?：可配置為7μs、16μs或32μs。
• ?休眠模式?：靜態電流低至2μA。
• ?熱性能?：HTSSOP封裝RθJA為46.4°C/W，WQFN封裝為47°C/W。

?3. 功能模塊?

• ?電流調節?：通過VREF引腳電壓設定全量程電流（IFS = VREF / 3 V/A）。
• ?衰減模式?：
  • ?Smart Tune動態衰減?：自動調整衰減比例，優化電流紋波。
  • ?混合衰減?：30%快衰減+70%慢衰減。
• ?微步進配置?：通過M0/M1引腳設置步進模式（全步至1/256微步）。

?4. 應用領域?

• 打印機、掃描儀、舞臺燈光設備
• 工業自動化（機器人、紡織機）
• 安防攝像頭、醫療設備
• 家用及辦公自動化

?5. 封裝選項?

• ? HTSSOP-16（PWP） ?：5mm×4.4mm，帶散熱焊盤
• ? WQFN-16（RTE） ?：3mm×3mm

?6. 設計支持?

• ?典型電路?：提供HTSSOP和WQFN封裝的參考布局及散熱設計建議。
• ?熱管理?：需根據PCB散熱能力調整輸出電流，避免結溫超過150°C。

?7. 文檔結構?

• 包含特性、引腳定義、電氣參數、功能描述及布局指南，完整覆蓋硬件設計需求。
