DRV816x 器件是半橋柵極驅動器，能夠驅動高側和低側 N 溝道 MOSFET。柵極驅動電壓由GVDD電源引腳產生，集成自舉電路用于驅動高壓側FET，漏極高達102V。智能柵極驅動架構支持高達 1A 源極和 2A 灌電流的 16 級（48 個組合）柵極驅動峰值電流，以及柵極驅動電流的內置定時控制。這些器件可用于驅動各種類型的負載，包括無刷/有刷直流電機、永磁同步電機、步進電機、SRM 和螺線管。

為電源欠壓、FET 過流和芯片過溫提供內部保護功能。nFAULT引腳指示保護功能檢測到的故障事件。nDRVOFF引腳獨立于PWM控制啟動功率級關斷。DRV8162和DRV8162L器件提供分體式電源架構，以協助安全轉矩關閉 （STO） 功能。
*附件：drv8162.pdf

許多器件參數，包括柵極驅動電流、死區時間、PWM 控制接口和過流檢測，都可以通過連接到器件引腳的幾個無源元件進行配置。集成的低側電流檢測放大器 （DRV8161） 將電流測量信息反饋給控制器。

特性

• 驅動兩個半橋配置的 N 溝道 MOSFET
  • 高側 MOSFET 源極/漏極高達 102V（絕對最大值）
  • 8V（5V DRV8162L）至 20V 柵極驅動電源
  • 集成自舉二極管
• 功能安全質量管理
  • 可用于幫助功能安全系統設計的文檔
• 通過集成涓流電荷泵支持 100% PWM 占空比
• 16級柵極驅動峰值電流
  • 16mA - 1000mA 源電流
  • 32mA - 2000mA 灌電流
  • 源灌電流比 1：1、1：2、1：3
• 可調PWM死區時間插入20ns - 900ns
• 用于電機相位 （SH） 開關的穩健設計
  • 轉換速率 50V/ns
  • 負瞬態電壓 -20V
  • 2A強柵下拉
• 用于冗余關斷的分離式柵極驅動電源輸入（DRV8162、DRV8162L）
• 低失調電流檢測放大器 （DRV8161）
  • 可調增益（5、10、20、40V/V）
• 靈活的PWM控制接口;2引腳PWM、1引腳PWM和獨立PWM模式
• 13 級 VDS 過電流閾值
• 獨立關斷引腳 （nDRVOFF）
• 柵極驅動器軟關斷序列
• 集成保護功能
  • GVDD 欠壓 （GVDDUV）
  • 自舉欠壓 （BST_UV）
  • MOSFET 過流保護 （VDS）
  • 射擊穿透保護
  • 熱關斷 （OTSD）
  • 故障狀態指示器 （nFAULT）
• 支持 3.3V 和 5V 邏輯輸入

參數

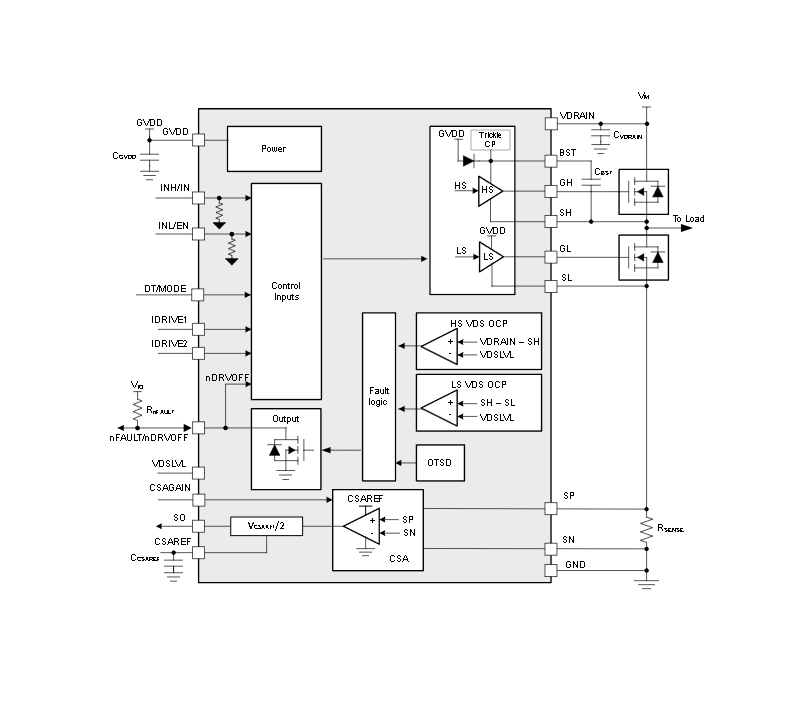

方框圖

?1. 核心功能與特性?

• ?產品型號?：DRV8161、DRV8162（含DRV8162L低電壓版本），均為20引腳VSSOP封裝。
• ?關鍵特性?：
  • ?柵極驅動能力?：支持半橋配置，驅動兩個N溝道MOSFET，高側MOSFET耐壓102V（絕對最大值），柵極驅動電源范圍8V（DRV8162L為5V）至20V。
  • ?智能柵極驅動?：16級可調峰值電流（源極16mA-1000mA，漏極32mA-2000mA），支持1:1/1:2/1:3源漏電流比。
  • ?集成保護?：包括GVDD欠壓鎖存（GVDDUV）、自舉欠壓（BST_UV）、MOSFET過流保護（VDS）、短路保護、熱關斷（OTSD）及故障指示（nFAULT）。
  • ?靈活控制?：支持2引腳PWM、1引腳PWM和獨立PWM模式，死區時間可調（20ns-900ns）。
  • ?電流檢測?（僅DRV8161）：集成低失調電流檢測放大器（增益5/10/20/40V/V）。

?2. 典型應用場景?

• ?工業機器人?、協作機器人、移動機器人（AGV/AMR）。
• ?電機驅動?：無刷/有刷直流電機、PMSM、步進電機、SRM、螺線管。
• ?電動交通?：電動自行車、電動滑板車、無人機。

?3. 關鍵參數與配置?

• ?電氣特性?：
  • 工作電壓范圍：8V-20V（GVDD），高側耐壓至90V（VDRAIN）。
  • 熱阻：RθJA 87°C/W（VSSOP封裝）。
  • 保護閾值：GVDD欠壓7.4V（典型值），熱關斷158°C（最低值）。
• ?引腳配置?：
  • ?DT/MODE?：選擇PWM模式及死區時間。
  • ?IDRIVE1/IDRIVE2?：通過外接電阻設置柵極驅動電流等級。
  • ?VDSLVL?：配置MOSFET過流保護閾值（0.1V-2.0V）。

?4. 保護機制?

• ?故障響應?：
  • ?GVDD欠壓?：關閉柵極驅動，nFAULT置低，恢復后自動復位。
  • ?VDS過流?：觸發后鎖存故障，需INH/INL置低超250μs清除。
  • ?熱關斷?：溫度降至閾值以下后自動恢復。

?5. 設計建議?

• ?布局優化?：
  • 縮短GH/SH/GL/SL走線，減少寄生電感。
  • 自舉電容（CBST）靠近BST引腳，GVDD電容靠近電源引腳。
• ?電源設計?：
  • 推薦0.1μF陶瓷電容并聯VDRAIN引腳，并增加大容量?jī)?chǔ)能電容以應對電機瞬態電流。
