該DRV8334是一款用于三相BLDC應用的集成智能柵極驅動器。該器件提供三個半橋柵極驅動器，每個驅動器能夠驅動高側和低側 N 溝道功率 MOSFET。該DRV8334使用集成自舉二極管和GVDD電荷泵產生正確的柵極驅動電壓。智能柵極驅動架構支持可配置的峰值柵極驅動電流，從 0.8mA 到 1A 源極和 2A 灌電流。該DRV8334可以使用具有 4.5 至 60V 寬輸入范圍的單個電源供電。涓流電荷泵可實現100%PWM占空比控制，并為外部開關提供過載電源電壓。

該DRV8334提供低側電流檢測放大器，以支持基于電阻的低側電流檢測。放大器的低失調使系統能夠獲得精確的電機電流測量。
*附件：drv8334.pdf

DRV8334中集成了廣泛的診斷和保護功能，可實現穩健的電機驅動系統設計，并有助于消除對外部組件的需求。高度可配置的器件響應使器件能夠無縫集成到各種系統設計中。

特性

• 三相半橋柵極驅動器
  • 驅動六個 N 溝道 MOSFET （NMOS）
  • 4.5 至 60V 寬工作電壓范圍
  • 用于高側柵極驅動器的自舉架構
  • 強大的GVDD電荷泵，支持高達50mA的平均柵極開關電流，可在20kHz時驅動400nC MOSFET
  • 涓流電荷泵，支持 100% PWM 占空比，并產生過載電源以驅動外部保護電路
• 智能門驅動架構
  • 45 級可配置峰值柵極驅動電流，高達 1000 / 2000mA（源極/灌電流）
  • 三步動態驅動電流控制
  • 可配置的軟關斷，以最大限度地減少過流關斷期間的感性電壓尖峰
• 低側電流檢測放大器
  • 在整個溫度范圍內低于1mV的低輸入失調
  • 9級可調增益
• 基于 SPI 的詳細配置和診斷
• DRVOFF 引腳用于獨立禁用驅動程序
• 高壓喚醒引腳 （nSLEEP）
• 6x、3x、1x 和獨立 PWM 模式
• 支持 3.3V 和 5V 邏輯輸入
• 集成保護功能
  • 電池和電源電壓監控器
  • 相位反饋比較器
  • MOSFET、VDS和Rsense過流監測器
  • MOSFET VGS 柵極故障監控器
  • 設備熱警告和關機
  • 故障狀態指示器引腳

參數

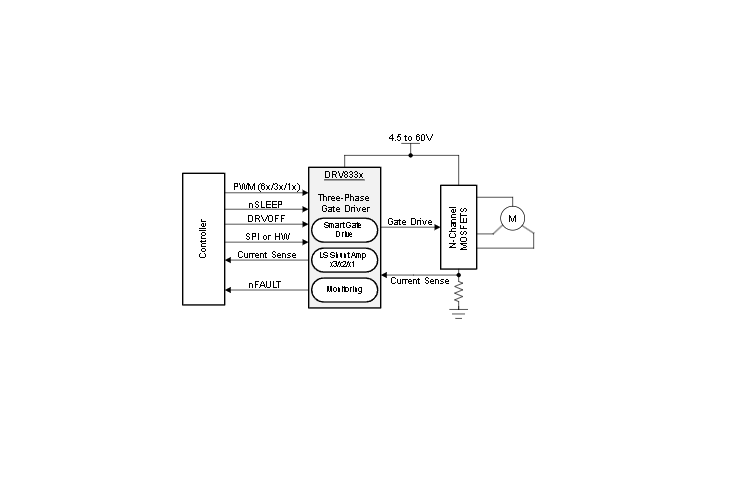

方框圖

?1. 核心功能?

• ?三相半橋柵極驅動?：支持6個N溝道MOSFET驅動，工作電壓范圍4.5-60V，集成自舉架構和GVDD電荷泵，可提供高達1000/2000mA（源/吸）的可配置峰值驅動電流。
• ?智能柵極驅動技術?：45級可調驅動電流、三階動態電流控制、軟關斷功能以減少電感電壓尖峰。
• ?低邊電流檢測放大器?：溫度范圍內輸入偏移<1mV，9級可調增益，支持高精度電機電流測量。

?2. 關鍵特性?

• ?集成保護功能?：包括電源電壓監控、MOSFET VDS/VGS故障檢測、熱警告/關斷等。
• ?通信接口?：基于SPI的詳細配置與診斷，支持3.3V/5V邏輯輸入。
• ?工作模式?：支持6x/3x/1x PWM及獨立PWM模式，適用于BLDC/PMSM電機控制。

?3. 應用領域?

• 家電、電動工具、園林設備（如割草機）
• 無人機、工業機器人、電動自行車/滑板車
• 風扇、泵、伺服驅動及真空吸塵器等

?4. 技術細節?

• ?電源管理?：集成GVDD電荷泵/LDO（12V輸出）、VCP涓流電荷泵（支持100%占空比）。
• ?保護機制?：VDS過流監測（閾值可編程）、VGS柵極故障檢測、多級溫度保護（OTW/OTSD）。
• ?封裝選項?：48引腳HTQFP（9x9mm）和QFN（7x7mm），帶散熱焊盤。

?5. 文檔結構?

• 包含特性描述、引腳定義、電氣參數（絕對最大額定值、時序要求）、寄存器映射（狀態與控制寄存器）及典型應用電路設計指南。

?6. 附加說明?

• 提供詳細的布局建議（如縮短柵極走線、優化電容放置）和外部元件選型表（如自舉電容、電流檢測電阻）。
