一、項目背景

某大型石油化工其中負責反應釜溫度、壓力監控的（AB）PLC與負責精餾塔物料輸送控制的西門子S7-1200 PLC因協議差異無法直接通訊，導致生產參數無法聯動調整，需人工記錄數據并手動操作設備，不僅效率低下，還存在數據延遲、操作失誤引發安全事故的風險。

為解決這一問題，企業提出需引入物聯網智能網關實現跨品牌PLC的協議轉換，且明確要求不修改現有AB PLC的IO組態（其已帶16個智能IO，無法新增）、不涉及雙方PLC的核心組態修改，僅通過網關完成交付，同時需兼容AB PLC無數據塊、僅含符號變量的特殊情況。經技術選型，最終確定采用遠創智控品牌的YC-GR90-R300工業智能網關，該網關支持ETHERNET/IP、ProfiNet等多種工業協議轉換，且具備符號變量映射功能，可完美匹配項目需求。

二、現場設備清單與連接現狀

（一）核心設備信息

1.AB PLC系統：采用ETHERNET/IP協議作為主站。

2.智能IO模塊：包含2個8點數字輸入模塊（1734-IB8S）和2個8點數字輸出模塊，共16個智能IO點。

3.西門子PLC系統：采用ProfiNet協議作為主站，負責精餾塔進料量、回流比的調節，支持ProfiNet從站設備接入，可通過組態讀取外部設備數據。

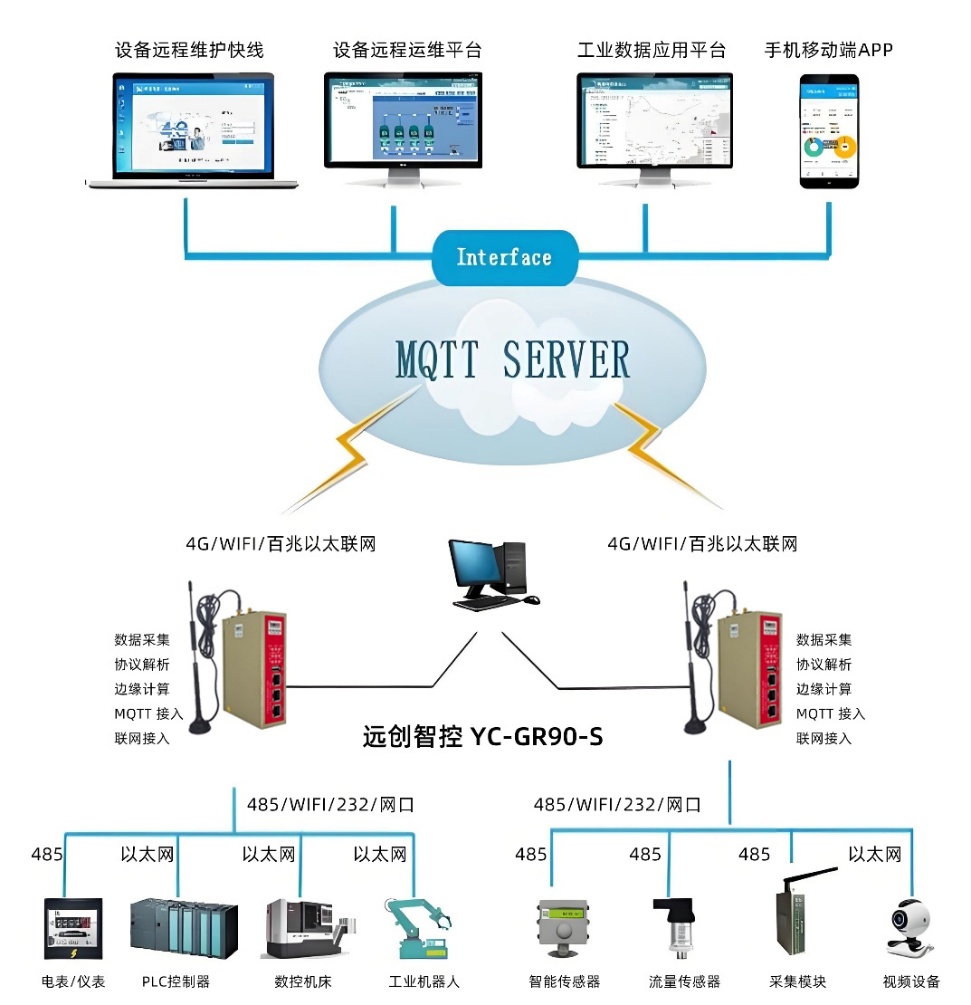

4.物聯網智能網關：品牌為遠創智控，型號為YC-GR90-R300，具備2個千兆以太網口、多個RS485串口，支持ETHERNET/IP（主/從）、ProfiNet（主/從）、ModbusTCP等8種以上工業協議轉換，內置符號變量解析引擎，可兼容無地址變量的PLC通訊，工作溫度范圍為-40℃~70℃，符合化工廠車間高溫、多干擾的工業環境要求。

（二）現場連接現狀

1.AB PLC通過ETHERNET/IP協議與多個1734系列智能IO模塊連接。

2.西門子S7-1200 PLC通過ProfiNet協議連接精餾塔進料泵、回流閥等本地設備，獨立運行，無法獲取AB PLC控制的反應釜參數，導致進料量無法根據反應釜壓力動態調整。

3.現場無統一數據交互設備，AB與西門子PLC分屬不同網段（192.168.1.X/24和192.168.2.X/24），物理上無通訊鏈路。

三、項目實施過程

網關配置與調試

1.完成網關基礎參數配置、ETHERNET/IP從站配置及符號變量讀取。通過軟件搜索AB PLC符號變量時，初期因AB PLC的ETHERNET/IP端口訪問權限限制，無法讀取變量，經與AB PLC運維人員溝通，在AB PLC的“網絡配置”中添加網關IP至“允許訪問列表”，重新搜索后成功獲取所有符號變量，篩選關鍵變量并添加至接收列表。

2.完成ProfiNet從站配置與數據映射。在西門子PLC的TIAPortal軟件（V16版本）中，通過“在線搜索”功能識別到ProfiNet設備“YC_GR90_R300_S7”，將其添加至設備組態，無需修改現有程序，僅在“變量表”中關聯網關映射的I區、Q區地址（如將IW100關聯為“Reactor_Temp”，Q0.0關聯為“Feed_Control”）。

四、項目應用效果

（一）生產效率提升

1.實現反應釜與精餾塔的參數聯動：西門子PLC可實時獲取AB PLC的反應釜溫度、壓力數據，當反應釜壓力超過2.5MPa時，西門子PLC自動降低精餾塔進料量（通過Q0.0發送“Feed_Control=0”信號至AB PLC，AB PLC關閉進料閥門），避免反應釜超壓；反之，當反應釜溫度低于80℃時，增加進料量，提升反應效率，無需人工干預，調整響應時間從原來的5分鐘縮短至35ms。

（二）數據準確性與安全性提升

1.數據誤差率降至0：人工記錄數據時，因讀數偏差、記錄錯誤，數據誤差率約5%，網關實現數據自動傳輸，誤差≤0.1℃（溫度）、≤0.01MPa（壓力），數據準確性大幅提升。

2.故障預警及時：網關具備“變量超限報警”功能，當反應釜溫度超過90℃時，網關通過ETH2口發送報警信號至西門子PLC，觸發精餾塔緊急停車程序，同時在軟件中彈窗報警，相比人工發現故障的時間縮短3分鐘，降低安全事故風險。

（三）維護成本降低

1.無需修改PLC組態：項目實施過程中未修改AB PLC的IO組態、西門子PLC的程序，避免因組態修改導致的生產停機（化工廠單次停機損失約50萬元），直接節省停機成本。

2.網關運維便捷：網關支持Web遠程管理，運維人員可通過車間局域網訪問網關的Web界面，實時查看通訊狀態、變量數據，無需到現場操作；

五、項目總結

本項目通過遠創智控YC-GR90-R300物聯網智能網關，成功解決了化工廠AB PLC與西門子S7-1200 PLC的協議轉換難題，尤其在AB PLC無數據塊、僅含符號變量且無法修改IO組態的特殊場景下，網關的符號變量解析與無組態適配能力發揮了關鍵作用，實現了“僅網關交付”的需求。

·（具體內容配置過程及其他相關咨詢可聯系楊工。）
