小體積QFN16的Si502、Si502B均為高度集成的NFC前端芯片，工作頻率為13.56MHz，支持多種主動/被動非接觸式通信協議（ISO 14443 A/B、Felica、NFCIP-1）。芯片均具備5種工作模式：讀寫器模式、卡模擬模式、NFCIP-1模式和低功耗自動載波偵測（ACD）模式。

其內部集成發射與接收模塊，可直接驅動天線并完成信號的調制、解調及CRC校驗；無需外部電路即可與各類射頻卡或設備通信。
在ACD模式下，芯片可在典型500ms輪詢周期內以僅約為7.8μA的超低功耗自動檢測射頻場與卡片，并通過中斷喚醒MCU，實現低功耗待機與自動檢測功能。

主要特性：

SI502、SI502B芯片共同特性：

高度集成的解調解碼電路

集成RF場檢測器

集成數據模式檢測器

讀卡器模式下支持ISO 14443 A協議

讀卡器模式下支持ISO 14443 B協議

讀卡器模式下典型工作距離最大可達50mm，具體視天線的長度和調諧而定

NFCIP-1模式下典型工作距離最大可達50mm，具體視天線的長度和調諧，以及電源而定

ISO 14443A卡和Felica卡模擬模式下典型工作距離在 100mm左右，具體視天線的長度和調諧，以及外部場的強度而定

對于ISO 14443A，支持更高的通信速率：212kbits/s和 424kbits/s

對于Felica，支持212kbits/s和424kbits/s的通信速率

集成NFCIP-1 RF接口，通信速率高達424kbits/s

64字節FIFO

靈活的中斷模式

低功耗硬復位功能

支持軟掉電模式

集成可編程定時器

27.12MHz內部振蕩器

電源電壓2.5V-3.6V

集成CRC協處理器

可編程I/O管腳

支持自測試

低功耗13.56MHz射頻卡偵測

低功耗13.56MHz射頻場偵測

支持ACD模式

ACD模式支持自動檢測RF和卡

ACD過程不需要MCU干預

OSC起振失敗監測功能

SI502芯片支持SPI接口，速率高達10Mbits/s；SI502B芯片支持 I2C 接口，快速模式速率達 400kBd，高速模式速率達 3400kBd。

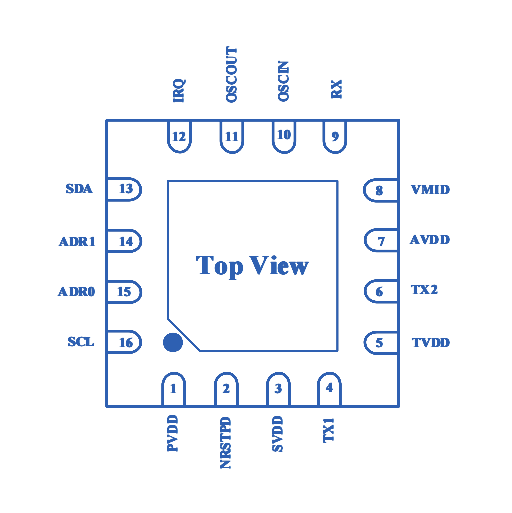

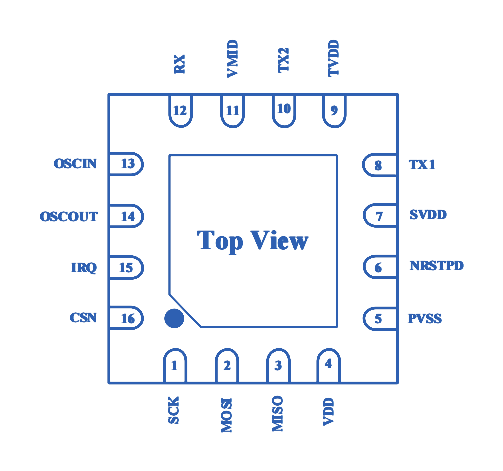

封裝圖示：SI502/SI502B
