Microchip Technology PIC16F15255 28引腳微控制器具有基本外設集，包括關鍵內核獨立外設 (CIP)、智能模擬和標準通信模塊。這些微控制器采用增強型中檔內核，具有49條指令、16個堆棧級、14KB程序閃存，具有高達32MHz速度。PIC16F15255 MCU包含10位模數轉換器 (ADC)、外設引腳選擇 (PPS) 內存訪問分區 (MAP)，支持用戶在數據保護和引導裝載程序方面的應用。此外，設備信息區 (DIA) 存儲固定電壓基準 (FVR) 偏移值，幫助提高ADC準確度。這些微控制器采用eXtreme低功耗技術 (XLP)，因此特別適合用于各種低功耗應用。

數據手冊：*附件：Microchip Technology PIC16F15255 28引腳微控制器數據手冊.pdf

特性

• 增強中等內核，帶49指令、16堆棧級別
• 閃存程序內存，帶自讀/寫功能
• 低功耗和系統靈活性：
  • eXtreme低功耗 (XLP)
  • 外設引腳選擇 (PPS)
• 通信:
  • EUSART(UART)
  • MSSP(SPI/I2C)
• 波形控制：
  • 2個10位PWM
  • 2個捕獲、比較、PWM (CCP)
• 智能模擬：
  • 帶電壓基準的12通道10位模數轉換器
• 定時和測量：
  • 1個8/16位定時器 (TMR0)
  • 1 個 16 位定時器(TMR1)
  • 1個8位定時器 (TMR2)
• 安全和監控：
  • 看門狗定時器 (WDT)
  • 增強型上電/斷電重置
  • 具有快速恢復功能的可編程掉電復位 (BOR)

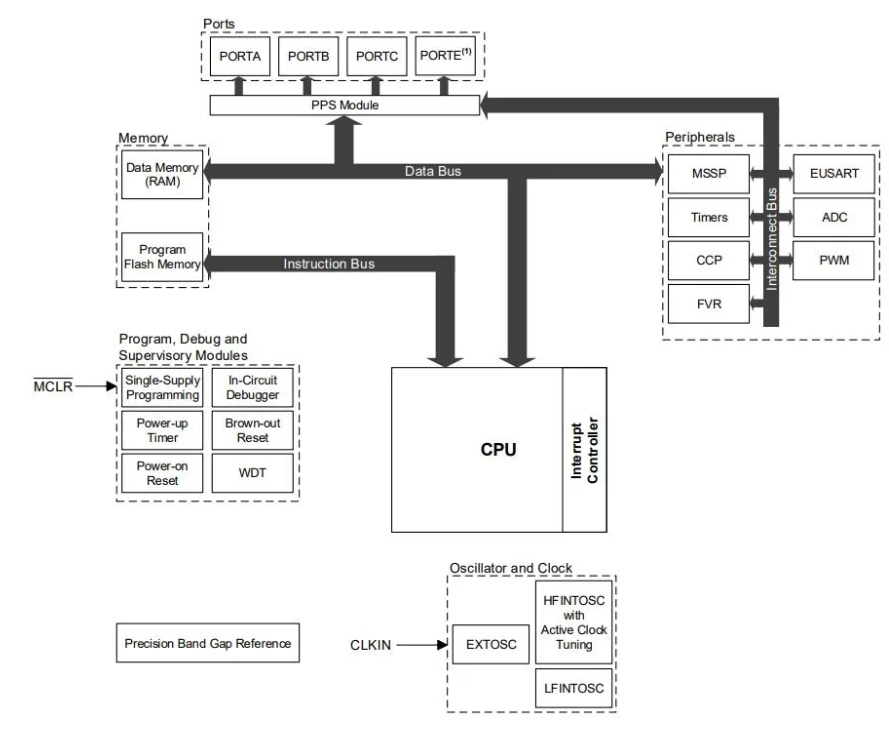

框圖

PIC16F15255 微控制器：高性能與豐富外設的完美結合

引言

PIC16F15255 是 Microchip Technology 推出的一款 28 引腳 8 位微控制器，屬于 PIC16F152 系列。該系列以其豐富的外設資源、靈活的存儲分區和優異的功耗表現，廣泛應用于傳感器接口、實時控制、工業自動化及消費電子等領域。

核心特性概覽

1. 高性能 RISC 架構

• 優化指令集，支持 C 編譯器
• 最高運行頻率：32 MHz
• 最小指令周期：125 ns
• 16 級硬件堆棧，支持溢出/下溢復位

2. 存儲器結構

• 程序存儲器 ：14 KB Flash
• 數據存儲器 ：1024 字節 SRAM
• 存儲分區 ：
  • 應用塊、引導塊、存儲區閃存
  • 支持寫保護和代碼保護
• 設備信息區 ：
  • 存儲 FVR 校準數據、唯一標識符等

3. 工作條件

• 工作電壓：1.8V ~ 5.5V
• 溫度范圍：-40°C 至 +125°C（擴展工業級）

豐富的外設資源

1. 模擬外設

• 10 位 ADC ：
  • 最多 17 個外部通道 + 2 個內部通道
  • 支持在 Sleep 模式下運行
• 固定電壓參考 ：
  • 可選 1.024V、2.048V、4.096V 輸出
  • 內部連接至 ADC，提升精度

2. 數字外設

• 2 個 CCP 模塊 ：
  • 支持捕獲、比較、PWM 模式
• 2 個 10 位 PWM 模塊
• 多個定時器 ：
  • TMR0（8/16 位可配置）
  • TMR1（16 位，帶門控）
  • TMR2（8 位，帶硬件限制定時器）

3. 通信接口

• EUSART ：
  • 支持 RS-232、RS-485、LIN
• MSSP ：
  • 支持 SPI 和 I2C 模式

4. 靈活的引腳映射

• PPS 支持?jǐn)?shù)字外設引腳重映射
• 最多 26 個可編程 I/O 引腳
• 支持中斷引腳、電平變化中斷等

低功耗特性

• Sleep 模式 ：
  • 典型電流 < 900 nA（WDT 開啟）
• 多種時鐘源 ：
  • HFINTOSC（1~32 MHz）
  • LFINTOSC（31 kHz）
  • 外部時鐘輸入
• 電源管理 ：
  • 支持 BOR、PWRT、WDT 等

開發與調試支持

• ICSP? ：雙線串行編程
• ICD ：支持單斷點調試
• 片上調試模塊
• 最小系統連接建議 ：
  • VDD/VSS 去耦電容
  • MCLR 上拉與限流電阻
  • 未使用 I/O 配置為輸出低或下拉

應用領域

PIC16F15255 憑借其豐富的外設和靈活的配置，適用于以下場景：

• 傳感器數據采集與處理
• 電機控制與 PWM 驅動
• 工業控制與自動化
• 消費電子與智能家居
• 電池供電設備
