DRV835xF 系列器件是高度集成的柵極驅動器，適用于三相無刷直流 （BLDC） 電機應用。這些器件型號提供可選的集成電流分流放大器，以支持不同的電機控制方案。

DRV835xF 使用智能柵極驅動 （SGD） 架構來減少 MOSFET 壓擺率控制和保護電路通常所需的外部元件數量。SGD 架構還優化了死區時間以防止擊穿情況，通過 MOSFET 壓擺率控制靈活地降低電磁干擾 （EMI），并通過 V 防止柵極短路情況GS的顯示器。強大的柵極下拉電路有助于防止不必要的 dV/dt 寄生柵導通事件
*附件：drv8353f.pdf

支持各種PWM控制模式（6x、3x、1x和獨立），以便與外部控制器進行簡單接口。這些模式可以減少控制器對電機驅動器PWM控制信號所需的輸出數量。該系列器件還包括 1x PWM 模式，用于使用內部模塊換向表對 BLDC 電機進行簡單的傳感器梯形控制。

特性

• 9 至 100V，三重半橋柵極驅動器
  • 可選三重低側電流分流放大器
• 功能安全質量管理
  • 可用于幫助 IEC 61800-5-2 功能安全系統設計的文檔
• 智能門驅動架構
  • 可調節壓擺率控制，實現 EMI 性能
  • VGS的握手和最小死區時間插入，以防止擊穿
  • 50 mA 至 1 A 峰值源電流
  • 100mA 至 2A 峰值灌電流
  • 通過強下拉緩解 dV/dt
• 集成柵極驅動器電源
  • 高側倍增器電荷泵用于 100% PWM 占空比控制
  • 低側線性穩壓器
• 集成三電流分流放大器
  • 可調增益 （5、10、20、40 V/V）
  • 雙向或單向支持
• 6x、3x、1x 和獨立 PWM 模式
  • 支持 120° 傳感器作
• 提供 SPI 或硬件接口
• 低功耗睡眠模式（V 時為 20 μA 虛擬機 = 48-V）
• 集成保護功能
  • VM 欠壓鎖定 （UVLO）
  • 柵極驅動電源欠壓 （GDUV）
  • MOSFET VDS過流保護 （OCP）
  • MOSFET 擊穿預防
  • 柵極驅動器故障 （GDF）
  • 熱警告和關斷 （OTW/OTSD）
  • 故障狀態指示器 （nFAULT）

參數

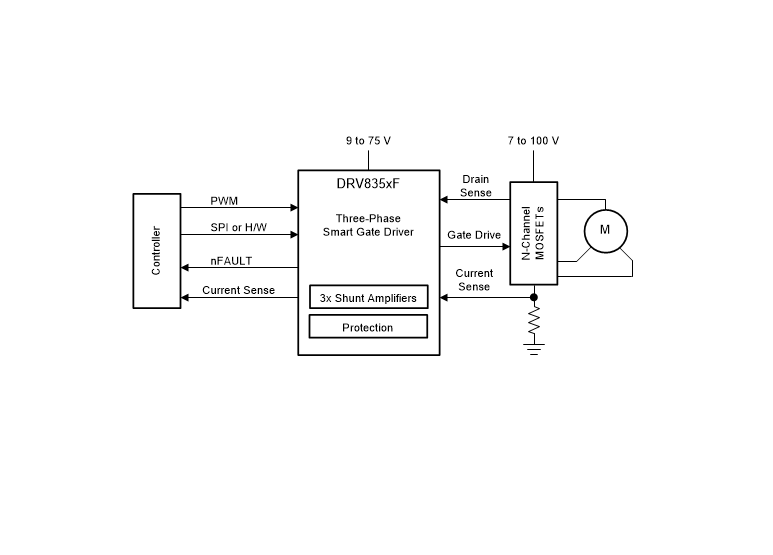

方框圖

?1. 核心特性?

• ?高集成度?：集成3個半橋柵極驅動器，支持9-100V寬電壓范圍，可選集成3路低側電流檢測放大器（DRV8353F）。
• ?智能柵極驅動架構?：
  • 可調柵極驅動電流（50mA-1A源/100mA-2A灌）優化MOSFET開關速率，降低EMI。
  • 自動死區時間插入和VGS握手防止直通。
  • 強下拉電路抑制dV/dt導致的寄生導通。
• ?集成電源管理?：
  • 高壓側電荷泵（VCP=VDRAIN+10.5V）支持100%占空比。
  • 低側線性穩壓器（VGLS=14.5V）。
• ?保護功能?：
  • 欠壓鎖定（UVLO）、柵極驅動故障（GDF）、MOSFET VDS過流保護（OCP）、熱關斷（OTSD）等。
  • 故障指示引腳（nFAULT）和SPI寄存器詳細診斷（僅SPI版本）。

?2. 關鍵參數?

• ?驅動能力?：
  • 峰值驅動電流：1A源/2A灌（24V/25°C）。
  • 支持PWM頻率高達200kHz。
• ?電流檢測?（DRV8353F）：
  • 可編程增益（5/10/20/40 V/V），支持雙向/單向檢測。
  • 輸入共模范圍：-0.15V至100V。
• ?熱性能?：
  • 32引腳WQFN封裝RθJA=29.2°C/W，40引腳封裝RθJA=26.1°C/W。

?3. 功能模式?

• ?PWM控制模式?：
  • ?6x PWM?：獨立控制高低側MOSFET。
  • ?3x PWM?：簡化輸入邏輯。
  • ?1x PWM?：內置6步換相表，支持霍爾傳感器直接輸入。
  • ?獨立模式?：高低側獨立控制，適合非電機負載。
• ?接口選項?：
  • ?SPI版本?：可配置寄存器調節參數，讀取詳細故障信息。
  • ?硬件版本?：通過電阻配置關鍵參數（如IDRIVE、VDS閾值）。

?4. 典型應用?

• ?電機驅動?：BLDC電機、伺服驅動器、工業機器人。
• ?電源管理?：支持單電源（VM=VDRAIN）或雙電源（VM由外部DC/DC提供）架構。
• ?保護設計?：
  • VDS過流閾值可調（0.06V-2V），支持自動重試或鎖存關斷。
  • 電流檢測放大器支持MOSFET RDS(on)監測模式（SPI版本）。

?5. 設計要點?

• ?布局建議?：
  • 高頻回路最小化（GHx-SHx和GLx-SPx路徑）。
  • 電荷泵電容（CPH-CPL）需47nF/VDRAIN評級。
• ?熱管理?：
  • 單電源配置需計算總功耗（PVCP+PVGLS+PVM）。
  • 示例：48V單電源下，2W功耗時結溫約112°C（TA=60°C）。

?6. 文檔結構?

• ?功能描述?：智能柵極驅動、電流檢測、保護電路。
• ?電氣特性?：絕對最大額定值、ESD等級、時序參數。
• ?機械規格?：封裝尺寸（5x5mm或6x6mm QFN）、焊盤布局。
