STMicroelectronics STDRIVE102BH/H三半橋柵極驅動器設計用于三相無刷電機驅動。STDRIVE102BH/H具有非常高效的待機模式,可顯著降低設備在不工作時的電流消耗,因此非常適合用于電池供電電機驅動器應用,如電動工具、真空吸塵器和小家電。
數據手冊:*附件:STMicroelectronics STDRIVE102BH,H三半橋柵極驅動器數據手冊.pdf
STDRIVE102BH/H具有嵌入式保護功能,提高了應用的整體穩健性。保護功能包括每個電源(VCC 、VDD 和電荷泵電壓)的欠壓鎖定 (UVLO)、熱關斷,以及高側和低側MOSFET的VDS 監控。如果觸發保護,則nFAULT開漏引腳將向事件發出信號。STMicro STDRIVE102BH還配備了一個專用開漏引腳 (FLAG),用于指示柵極驅動器電源VCC 是否低于保護限值。該設備集成了智能關閉操作,可在發生故障時立即關斷柵極驅動器的輸出,最大限度地減少故障檢測事件和實際輸出關斷之間的傳播延遲。
除了主電源引腳(VS)外,STDRIVE102BH/H還具有專用引腳VM,應與高側N溝道MOSFET的漏極相對應地連接到電機電源電壓。VM引腳用于集成VDS監控,并用作電荷泵的參考電壓。VS和VM引腳可在不同電壓下工作,提高器件的靈活性。
特性
- 工作電壓:6 V至50 V
- 柵極驅動器,可編程電流能力高達:
- 拉電流:1 A
- 灌電流:2 A
- 較高的地面和過沖抑制能力
- 用于100%占空比運行的電荷泵,具有專用欠壓鎖定保護功能
- 靈活的電源管理:
- 12 V LDO線性穩壓器,具有專用欠壓閉鎖保護功能
- 3.3 V LDO線性穩壓器,具有專用欠壓閉鎖保護功能
- 待機模式,功耗低于50nA
- 熱關斷保護
- V
DS監控,用于確保功率MOSFET安全驅動運行 - 靈活的模擬前端:
- 雙控制模式:
- ENx/INx
- 帶聯鎖功能的INHx/INLX
- 所有通道均有相配的傳播延遲
- 邏輯輸入高達5V,兼容TTL

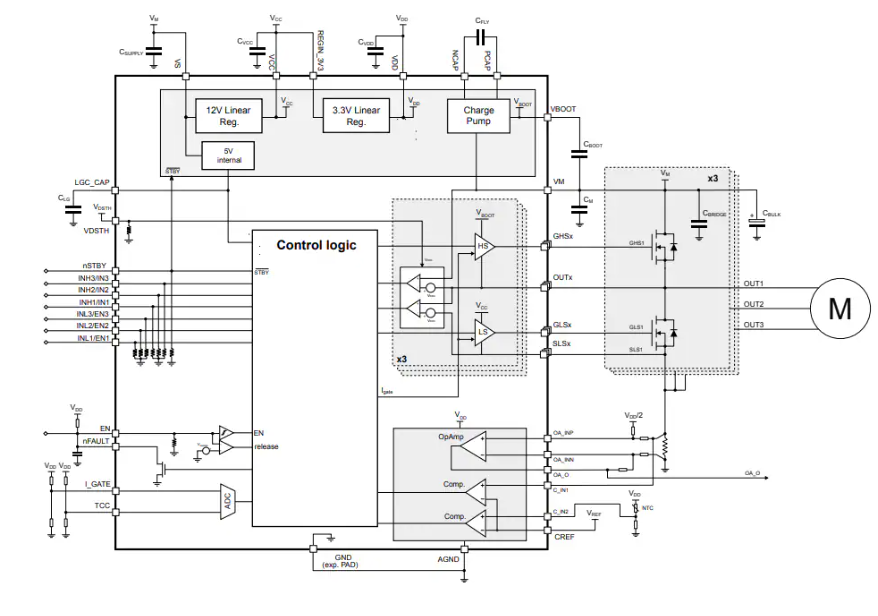

STDRIVE102BH 方框圖
STDRIVE102H 方框圖
STDRIVE102BH/H三半橋柵極驅動器技術解析與應用指南?
?一、核心特性與典型應用?
STDRIVE102BH/H是意法半導體推出的高集成度三半橋柵極驅動器,專為三相無刷電機驅動設計,具有以下突出特性:
- ?寬電壓范圍?:工作電壓6-50V,支持1A源電流/2A灌電流的柵極驅動能力
- ?智能電源管理?:集成12V/3.3V LDO穩壓器,待機功耗<50nA
- ?自適應驅動?:通過IGATE/TCC引腳可編程驅動電流(最高1A/2A)及開關時序
- ?多重保護機制?:VDS監控、熱關斷、電荷泵UVLO等多重保護
- ?雙控制模式?:支持EN/IN使能輸入模式與INH/INL直接控制模式
?典型應用場景?:
?二、關鍵功能模塊解析?
?1. 柵極驅動架構?
- ?驅動拓?fù)?/strong>?:三路獨立半橋驅動器,每路支持高低邊MOSFET驅動
- ?無外置電阻設計?:通過內部恒定電流源控制柵極充放電(省去外部柵極電阻)
- ?時序控制?:
- 開通時間tcc,on=280-4800ns(通過TCC引腳配置)
- 關斷時間tcc,off=140-2400ns(與tcc,on保持1:2比例)
?2. 電源管理系統?
- ?12V LDO?:為低邊驅動供電,輸出電流限流85mA(典型值)
- ?3.3V LDO?:為模擬前端(AFE)供電,集成三個運放(STDRIVE102BH)
- ?電荷泵?:支持100%占空比工作,VBOOT=VM+VCC
?3. 保護功能?
- ?VDS監控?:實時檢測MOSFET導通壓降,閾值通過VDSTH引腳設置(0.05-3.3V)
- ?熱關斷?:結溫>150℃時觸發,恢復閾值135℃
- ?軟關斷?:故障時以1/4額定電流緩慢關斷MOSFET(如IGATE=1000mA時軟關斷電流降為300mA)
?三、設計要點與配置示例?
?1. 柵極驅動參數計算?
- ?驅動電流選擇?:根據MOSFET柵極電荷Qg與目標開關時間tsw計算
示例 :Qg=120nC時,選擇IGATE=350mA可實現tsw≈Qg/IGATE=343ns - ?死區時間管理?:
- EN/IN模式:自動死區=tcc,off
- INH/INL模式:需外部控制信號插入死區(建議<1120ns)
?2. 典型外圍電路配置?
參數 | 配置示例 | 作用說明 |
---|---|---|
IGATE分壓 | R1=30kΩ, R2=15kΩ | 設置驅動電流等級5(350mA) |
TCC分壓 | R1=30kΩ, R2=7.5kΩ | 設置tcc,on=840ns |
VDS監控閾值 | R1=220kΩ, R2=15kΩ | 設定VDSTH=210mV |
電荷泵電容 | CFLY=220nF, CBOOT=1μF | 維持高邊驅動電壓穩定 |
?四、PCB布局指南?
- ?功率回路布局?
- 柵極驅動走線(GHSx/GLSx)與參考引腳(OUTx/SLSx)需平行布線,間距≤0.5mm
- VM電源平面需覆蓋驅動芯片下方區域,減少寄生電感
- ?接地策略?
- 分離功率地(連接EPAD)與信號地(AGND引腳)
- 在芯片下方單點連接兩地平面
- ?去耦電容布置?
- VCC引腳:4.7μF陶瓷電容+100nF貼片電容
- VBOOT-VM:1μF陶瓷電容(耐壓≥25V)
- 每相橋臂:220nF陶瓷電容靠近MOSFET
?五、故障處理與調試?
- ?常見故障模式?
- ?VDS保護觸發?:檢查MOSFET柵極連接、驅動電流是否足夠
- ?電荷泵失效?:測量VBOOT-VM電壓(正常值≈VCC)
- ?保護釋放方法?
- 拉低EN引腳至Vrelease(0.37V)持續400ns
- 或進入待機模式(nSTBY=0)
-
