STMicroelectronics EVSPIN32G06Q2S1評估板是一款基于STSPIN32G0602控制器的三相完整逆變器，它嵌入了一個三相600V柵極驅動器和一個Cortex ^?^ -M0+ STM32 MCU。功率級包含STGB20M65DF2 IGBT，但可適配采用D2PAK或powerFLAT 8x8 HV封裝的IGBT或功率MOSFET。該板支持單分流檢測拓撲結構，可在有傳感器或無傳感器模式下支持FOC和6步控制算法。該拓撲結構和算法支持驅動永磁同步電機 (PMSM) 和無刷直流 (BLDC) 電機。

數據手冊：*附件：STMicroelectronics EVSPIN32G06Q2S1 評估板數據手冊.pdf

STMicro EVSPIN32G06Q2S1評估板兼容35V AC （50V DC ）至280V AC （400V DC ）寬輸入電壓范圍。該板包括一個采用反激配置的VIPER06XS的電源級，可產生應用所需的+15V和+3.3V電源電壓。

STLINK調試器可使用標準STM32工具對固件進行調試和配置。另外還可提供SWD和UART TX?RX連接器。

特性

• 輸入電壓范圍：35VAC (50VDC) 至280VAC (400VDC)
• 適用于約300W功率的應用，1.2ARMS 相位電流
• STGB20M65DF2 IGBT功率級具有如下特性：
  • V~(BR)CES~ = 650V
  • VCE(sat) = 1.55V（當IC = 20A時）
• 單分流電流檢測，適用于：
  • 帶傳感器或無傳感器6步算法
  • 有傳感器或無傳感器單分流矢量 (FOC) 算法
• 過流閾值設置為8.3Apeak
• IGBT/MOSFET封裝的雙封裝外形：D^2^PAK或PowerFlat 8x8 HV
• 智能關斷過流保護
• 數字霍爾傳感器和編碼器輸入
• 總線電壓檢測
• 15V VCC 和3.3V VDD 電源
• 通過STLINK-V3SET進行外部連接
• 用戶接口簡單，帶按鈕和微調
• 符合RoHS指令

功能塊

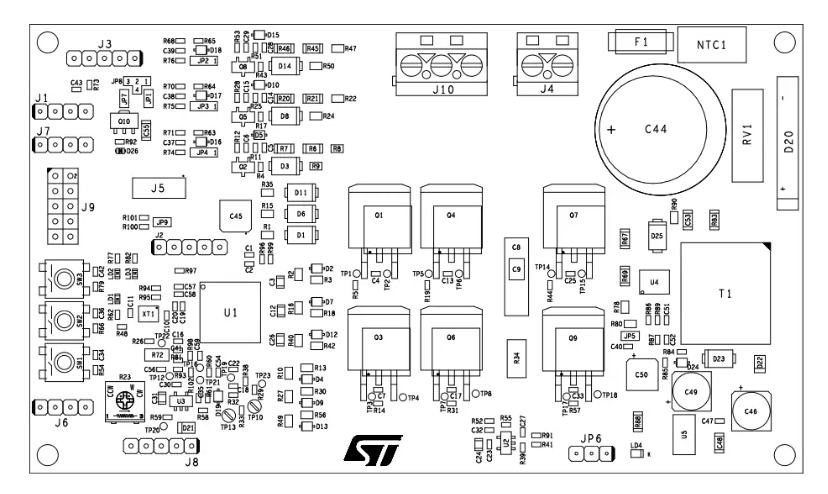

元器件布局

EVSPIN32G06Q2S1評估板深度解析與工程應用指南?

?一、核心特性與硬件架構?

1. ?高性能逆變器設計?
   • ?寬電壓輸入?：支持35-280VAC（50-400VDC），適配300W級應用，相位電流1.2ARMS。
   • ?功率器件?：采用STGB20M65DF2 IGBT（V CES =650V，V CE(sat) =1.55V@20A），支持D2PAK/PowerFlat 8x8 HV雙封裝。
   • ?控制算法?：支持單電阻電流采樣的FOC和6步控制，兼容PMSM/BLDC電機驅動。
2. ?集成化MCU方案?
   • 內置STM32 Cortex?-M0+ MCU與600V柵極驅動器的STSPIN32G0602Q控制器，簡化外圍電路設計。
   • 提供數字霍爾傳感器/編碼器接口，支持有感/無感模式切換。
3. ?安全與擴展性?
   • 集成過流保護（8.3A峰值閾值）、總線電壓檢測功能。
   • 通過STLINK-V3SET實現調試，支持SWD/UART/I2C多協議通信。

?二、關鍵電路設計解析?

1. ?電源管理模塊?
   • VIPER06XS反激拓撲生成+15V（柵極驅動）和+3.3V（MCU）電源，輸入范圍覆蓋寬壓需求。
   • ?設計注意點?：需確保AC/DC輸入與USB接口的電氣隔離（如使用USB隔離器）。
2. ?功率級布局優化?
   • 單電阻電流檢測拓撲需靠近IGBT布局，減少寄生電感影響（圖1中R34/R103為0.1Ω/2W采樣電阻）。
   • 柵極驅動電阻（如R1/R15=27Ω）需根據開關頻率調整以抑制振鈴。
3. ?反饋網絡設計?
   • BEMF檢測電路（圖2）采用180kΩ/1MΩ分壓電阻（R4/R17等）和BC817-25三極管構建比較器，需注意PCB爬電距離。

?三、典型應用場景與調試建議?

1. ?應用領域?
   • 工業驅動（壓縮機/泵/風扇）、家電（空調/冰箱）、電動工具等。
2. ?上電調試流程?
   • ?安全操作?：
     • 使用隔離示波器測量高壓側信號。
     • 上電前確認儲能電容（如C44=150μF/420V）已放電。
   • ?參數配置?：
     • 通過JP2-JP4跳線選擇BEMF檢測模式，R23（100kΩ電位器）調節速度反饋。
3. ?常見問題排查?
   • ?過流誤觸發?：檢查U3（TS3021ILT）比較器基準電壓與R60/R93（33kΩ）分壓比例。
   • ?IGBT過熱?：優化散熱設計（評估板布局見圖6-8），確認柵極驅動電壓≥15V。

?四、擴展開發資源?

• ?BOM選型替代?：表1列出關鍵器件備選方案（如STGB20M65DF2可替換為同規格IGBT）。
• ?參考設計?：ST官網提供基于STSPIN32G0602的電機控制庫（FOC算法源碼）。
