STMicroelectronics EVSPIN32G06Q1S1評估板是一款基于STSPIN32G0601控制器的三相完整逆變器，集成三相600V柵極驅動器和Cortex ^?^ -M0+ STM32 MCU。該板的功率級包含STGD6M65DF2 IGBT，但可適配采用DPAK或powerFLAT 8x8 HV封裝的任何IGBT或功率MOSFET。該板采用單分流傳感拓撲結構，可在有傳感器或無傳感器模式下支持FOC和6步控制算法。這種多功能性支持驅動永磁同步電機（PMSM）和無刷直流（BLDC）電機。EVSPIN32G06Q1S1評估板的工作輸入電壓范圍為35V AC （50V DC ）至280V AC （400V DC ），過流閾值設置為2.8Apeak 。典型應用包括冰箱壓縮機、工業驅動器、泵、風扇、家用電器和工業自動化。

數據手冊：*附件：STMicroelectronics EVSPIN32G06Q1S1 評估板數據手冊.pdf

特性

• 輸入電壓范圍：35V AC （50V DC ）至280V ~AC ~ （400V DC ）
• 適用于250W應用，1ARMS~ 相電流
• STGD6M65DF2 IGBT功率級具有如下特性：
  • V ~(BR)CES ~ =650V
  • VCE(sat) =1.55V（IC =6A時）
• 過流閾值設置為2.8Apeak
• 針對IGBT/MOSFET封裝的雙占位面積：
  • DPAK或PowerFlat 8x8 HV
• 總線電壓檢測
• 通過STLINK-V3SET進行外部連接
• 單分流電流檢測，適用于：
  • 帶傳感器或無傳感器6步算法
  • 有傳感器或無傳感器單分流矢量（FOC）算法
• 15V VCC 和3.3V VDD 電源
• 智能關斷過流保護
• 數字霍爾傳感器和編碼器輸入
• 用戶接口簡單，帶按鈕和微調
• 符合RoHS指令

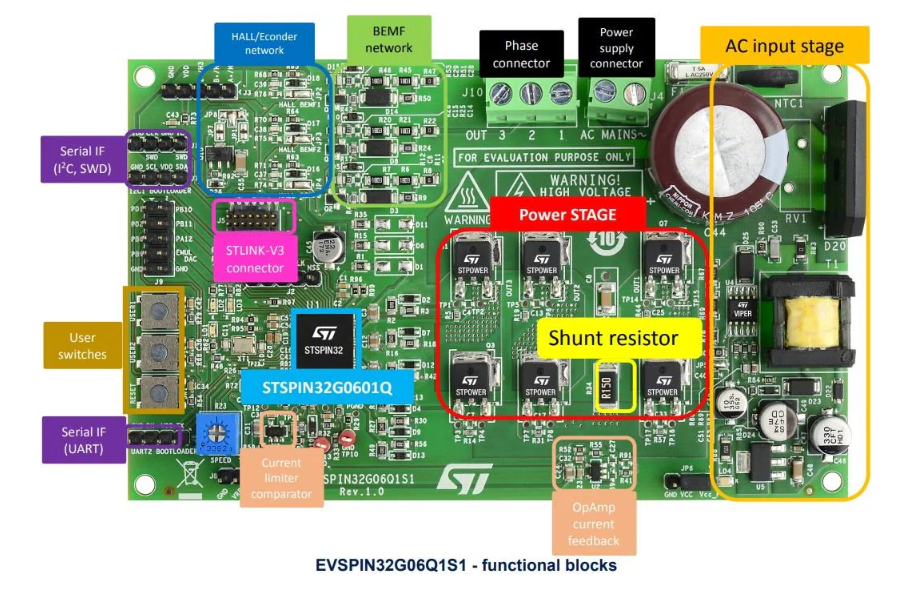

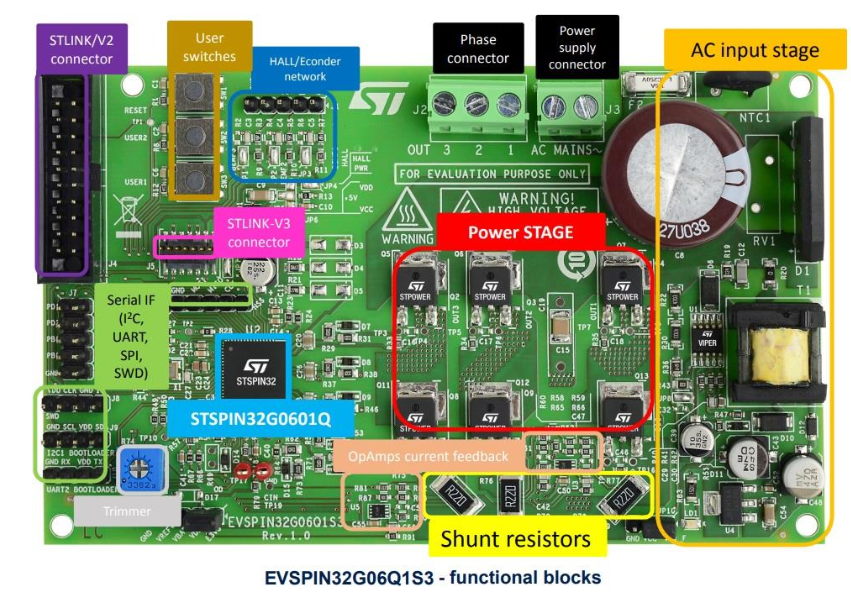

板布局

EVSPIN32G06Q1S1：面向高效電機驅動的集成化三相逆變器評估方案

引言

隨著工業自動化、家電控制及電動工具等領域?qū)﹄姍C驅動性能要求的不斷提升，高效、緊湊且智能的電機驅動解決方案成為市場的主流需求。STMicroelectronics 推出的 EVSPIN32G06Q1S1 評估板，正是基于其高度集成的 STSPIN32G0601Q 控制器，為開發人員提供了一個功能完善、靈活可配置的三相逆變器平臺。

核心特性

1. 寬電壓輸入范圍

評估板支持 35 VAC（50 VDC）至 280 VAC（400 VDC） 的寬電壓輸入，適用于多種工業和消費類應用場景。

2. 電流檢測與保護

• 單電阻電流采樣結構
• 支持有感/無感六步方波控制與磁場定向控制（FOC）
• 過流保護閾值設定為 2.8 Apeak
• 具備智能關斷機制

3. 豐富的接口與調試支持

• 數字霍爾傳感器與編碼器接口
• 總線電壓檢測
• 通過 STLINK-V3SET 進行調試與通信
• 提供 SWD、UART、I2C 等標準接口

4. 電源管理

內置 VIPER06XS 反激式電源，提供 +15 V 與 +3.3 V 電源輸出，滿足控制器與外圍電路需求。

目標應用

• 家用與商用制冷壓縮機
• 工業驅動器、泵與風機
• 空調壓縮機與風扇
• 有線電動工具與園藝設備
• 家用電器
• 工業自動化系統

系統架構與設計優勢

EVSPIN32G06Q1S1 評估板以 STSPIN32G0601Q 為核心，該芯片集成了 600 V 三相柵極驅動器 與 ARM Cortex-M0+ 內核的 STM32 MCU ，實現了控制與驅動的無縫集成。其單電阻采樣結構不僅降低了系統成本，也支持多種控制算法的靈活部署。

此外，評估板提供了完整的電源管理、信號調理與保護電路，配合圖形化布局與模塊化接口設計，極大簡化了系統驗證與原型開發流程。

安全使用須知

由于評估板直接連接高壓電源，使用時需嚴格遵守安全規范：

• 操作人員需具備相關電氣知識
• 使用絕緣工具與測量設備
• 高壓部分需設置防護罩與警示標識
• USB 接口不具備隔離功能，需外接隔離器
