STMicroelectronics STEVAL-L99MH98評估板是一款低成本工具，設計用于評估L99MH98智能功率器件，采用VFQFN48L封裝（帶裸露焊盤）。L99MH98是一款集成式八通道半橋前置驅動器，專門用于控制多達16個N溝道MOSFET。該前置驅動器設計用于直流電機控制應用，如汽車動力座椅控制或其他應用。24位串行外設接口 (SPI) 用于配置和控制八個半橋或四個半橋。SPI狀態寄存器提供高級診斷信息，例如電源電壓監控、電荷泵電壓監控、溫度警告和過熱關斷。每個柵極驅動器獨立監控相關外部MOSFET漏源電壓的故障情況。L99MH98支持外部MOSFET上的間接電流測量，從而節省成本并降低系統復雜性，避免使用分流電阻器。

數據手冊：*附件：STMicroelectronics STEVAL-L99MH98 評估板數據手冊.pdf

對外部MOSFET進行更高效的柵極電流控制（稱為"三級柵極電流“），可降低和優化電磁干擾 (EMI)。保護特性（用于短路檢測的漏源監控、過熱警告和關斷、用于MCU控制的超時看門狗以及通過SPI實現的詳細斷態診斷）確保ASIL-B達到ISO 26262標準。得益于擴展連接器，STMicroelectronics STEVAL-L99MH98可完全控制L99MH98通信接口 (SPI) 和并行輸入/輸出。該評估板還可通過圖形用戶界面 (GUI) 進行控制。

特性

• 工作輸入電壓范圍
  • VDH ：6V至28V
  • Vdd ：5V/3.3V
• 八通道半橋或四通道半橋預驅動器
• 用于控制和診斷的SPI通信接口
• 可編程柵極電流：高達120mA
• 發生故障時完全可配置的半橋驅動器
• 采用優化物料清單的評估板設計
• EN輸入
• Vds 監控
• 漏源監控，用于短路檢測
• 的可調節輸出
  • 8個半橋/4個全橋前置驅動器
  • 8通道，驅動高達8個高側/低側mosfet，10A
  • GAIN引腳輸出
• 三個PWM輸入
• 支持高側和低側PWM
• 可配置過壓閾值
• 采用VFQFPN48L封裝的L99MH98
• 4層200mm x 100mm PCB
• 符合RoHS標準

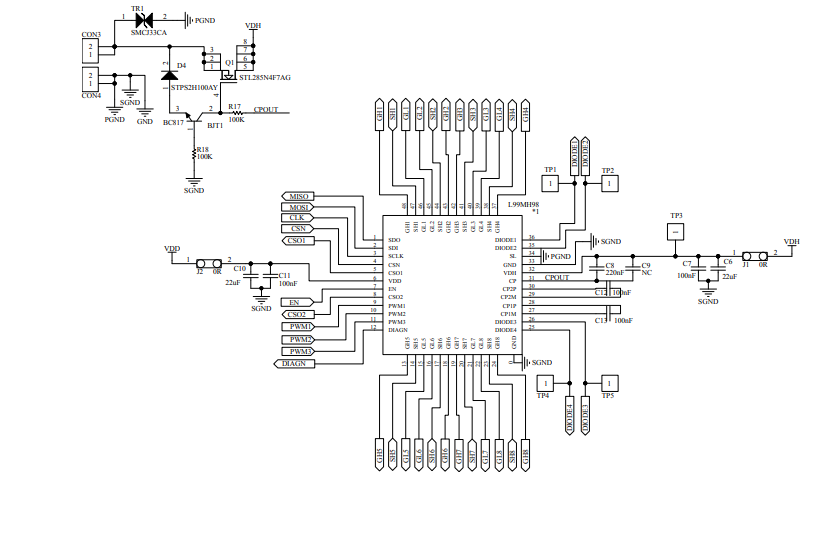

示意圖

?STEVAL-L99MH98評估板技術解析與應用指南?

STMicroelectronics推出的STEVAL-L99MH98評估板是專為L99MH98可配置八路半橋預驅動器設計的開發平臺，適用于汽車電子及工業電機控制領域。該評估板通過優化設計實現了對16個N溝道MOSFET的精準驅動，支持SPI通信與多重保護機制，是開發高可靠性電機控制系統的理想工具。以下從核心特性、硬件設計、應用場景三個維度進行技術解析。

一、核心特性

1. ?靈活驅動架構?
   • 支持八路半橋或四路H橋配置，每路驅動電流最高120mA，可控制16個外置MOSFET（如STL76DN4LF7AG）
   • 集成三階段柵極電流控制技術，有效降低EMI（電磁干擾）
2. ?智能診斷保護?
   • 通過SPI接口實時監測電源電壓、電荷泵狀態及溫度（支持ISO 26262 ASIL-B功能安全等級）
   • 具備漏源電壓監測功能，可檢測MOSFET短路故障，避免使用分流電阻簡化系統設計
3. ?接口與控制?
   • 24位SPI接口用于參數配置與狀態讀取
   • 提供3路PWM輸入，支持高/低邊獨立PWM控制
   • 配套圖形用戶界面(GUI)簡化調試流程

二、硬件設計要點

1. ?電源架構?
   • 輸入電壓范圍：VDH 6-28V（主電源），VDD 5V/3.3V（邏輯電源）
   • 關鍵元件：
     • 輸入濾波采用220μF/63V電解電容（如C17-C19）
     • 柵極驅動電阻選用100kΩ（R17/R18）優化開關速度
2. ?PCB布局建議?
   • 4層板設計（200×100mm），功率地與信號地分離
   • 大電流路徑（如MOSFET驅動回路）采用短而寬的走線
   • 敏感信號線（SPI、PWM）遠離功率器件布局

三、典型應用場景

1. ?汽車電子?
   • 電動座椅調節、方向盤位置控制
   • 天窗/車窗升降系統（支持20kHz PWM頻率）
2. ?工業控制?
   • 小型直流電機調速（2A持續電流）
   • 自動化執行機構驅動
3. ?安全關鍵系統?
   • 通過drain-source監控實現短路保護
   • 看門狗定時器防止MCU失控

?設計注意事項?

• 調試時建議使用配套GUI監測SPI寄存器狀態
• 外置MOSFET需匹配評估板推薦的STL76DN4LF7AG參數
• 完整BOM清單見數據手冊第8頁（含Wurth Elektronik電容、Vishay二極管等關鍵器件）
