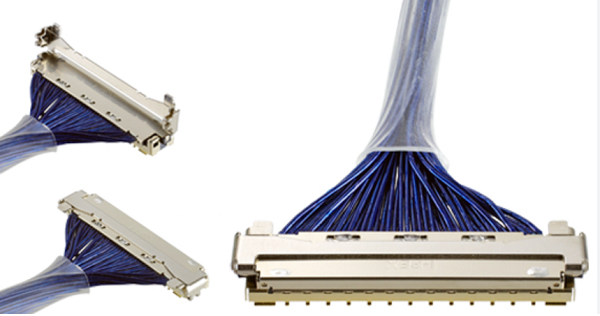

在智能手機、車載顯示、平板電腦以及各類影像傳感模組的高速互連中，MIPI（Mobile Industry Processor Interface）信號傳輸已經成為主流標準。而為了實現穩定的高速傳輸，極細同軸線束（Micro Coaxial Cable）與 極細同軸連接器接口 的匹配選型至關重要。兩者的搭配不僅影響信號完整性，也直接關系到系統的EMI性能、結構可靠性以及整機裝配難度。本文將結合工程實際，分享MIPI信號線束與I-PEX|HRS|JAE|KEL接口選線時的5個關鍵注意事項。

一、注意事項一：阻抗控制是前提
MIPI D-PHY/C-PHY等高速差分信號通常要求嚴格的差分阻抗控制（一般為90Ω±10%）。極細同軸線束由于芯線細、絕緣層薄，一旦屏蔽層結構或介質厚度偏差過大，就可能造成阻抗不匹配，導致信號反射和眼圖收縮；因此，選線時應明確接口端（如I-PEX 20455、20373等系列）的目標阻抗，并確保整條線束在連接器—線纜—PCB之間形成連續阻抗路徑。

二、注意事項二：屏蔽結構需與接口特性匹配
MIPI信號傳輸頻率可高達數Gbps，電磁干擾（EMI）問題尤為突出。I-PEX接口通常具備金屬殼體接地設計，如果線束屏蔽層選型不當（例如僅單層編織或屏蔽覆蓋率過低），將會導致EMI泄露或串?dāng)_。建議優先選用 雙層屏蔽結構（銅箔+編織）的極細同軸線束，以保證接頭與外殼的良好接地連續性，從而顯著降低高頻干擾。

三、注意事項三：長度與柔性之間的平衡
極細同軸線直徑通常僅0.3~0.5mm，具有良好的柔性，但在MIPI高速應用中，線長越長信號衰減越大；一般而言，MIPI D-PHY在1.5Gbps傳輸速率下，推薦線長不超過150mm；C-PHY結構可略短。若設計中受限于結構布局，需選用 低損耗介質材料（如FEP、PTFE）的線纜，以保證信號幅度和時序完整性。

四、注意事項四：插拔壽命與鎖固方式
極細同軸連接器接口在手機、車載攝像模組中使用頻繁，工程師應關注其插拔次數和鎖固結構。例如I-PEX 20879系列采用鎖扣設計，可承受多次插拔；而部分輕量型接口則更注重尺寸與配合公差;配線端需選擇具備適配該型號端子結構的極細同軸線束，確保壓接精度與接地殼完整性，避免因裝配不當造成接觸不良。

五、注意事項五：制造工藝與一致性
極細同軸線束的加工精度直接決定整體性能。壓接深度、焊點位置、屏蔽端接方式、接地層長度等，均可能影響阻抗連續性;選擇具備高精密線束加工能力與自動化焊接/壓接設備的供應商，可最大限度確保線束間一致性，提升整機良率與信號一致性。

MIPI高速接口的設計不只是“線與頭”的簡單拼接，而是一項涉及阻抗、電磁、機械與制造工藝多維度的系統工程。只有從接口規格、線纜結構、加工精度到裝配一致性全流程把控，才能在高速傳輸環境下保證圖像數據的完整與穩定。
