一、 項目痛點：移動單元內的“信息阻塞”

某大型電商倉儲中心的AGV升級項目中，其AGV小車采用了高性能的西門子S7-1200/1500系列PLC作為主控大腦，通過PROFINET網絡與上層調度系統進行高速數據交換。然而，為實現精準導航，每臺AGV上配備了數臺采用Modbus RTU協議的激光雷達或二維碼導航傳感器。

項目面臨的核心挑戰如下：

1. 協議層級不匹配：西門子PLC原生支持PROFINET、Ethernet/IP等高級以太網協議，而導航傳感器普遍采用傳統的串行總線協議Modbus RTU，二者在物理接口和通訊協議上均無法直接兼容。

2. 數據實時性要求高：AGV的導航、避障和定位需要傳感器數據以極低的延遲反饋給主控PLC。任何數據延遲或丟失都可能導致路徑偏移、停車不準甚至碰撞風險。

3. 集成復雜度與成本：若為AGV主控板卡額外開發串口并編寫復雜的Modbus協議解析程序，將大幅增加硬件改造成本和軟件開發周期，且穩定性難以保證。

4. 維護與診斷困難：傳感器數據“看不見、摸不著”，一旦出現導航故障，排查過程繁瑣，需要專用的串口工具，嚴重影響運維效率。

二、 解決方案：遠創智控YC-PN-RTU協議轉換網關

針對上述痛點，我們引入了遠創智控YC-PN-RTU協議轉換網關。這款產品是一款專為工業現場設計的數據采集器和協議轉換工業網關，它能完美地橋接PROFINET網絡與Modbus RTU串行網絡。

網關功能簡介：

雙向協議轉換：作為通訊核心，網關在PROFINET側作為IO設備被PLC主站掃描，在Modbus側作為主站或從站，主動輪詢或響應傳感器。它實現了兩種協議數據包的實時、雙向解析與轉發。

即插即用集成：在西門子TIA Portal工程軟件中，通過簡單的GSDML文件安裝，即可像添加一個標準IO模塊一樣將該物聯網網關拖拽到設備網絡中，極大簡化了硬件組態。

靈活數據映射：用戶可通過網頁或專用配置軟件，自由定義PROFINET的輸入/輸出字節與多個Modbus傳感器寄存器地址之間的映射關系，實現數據的“一對一”或“一對多”交換。

邊緣預處理能力：作為一款輕量級的邊緣計算網關，它可對采集的原始數據進行初步處理，如單位換算、閾值判斷、數據濾波等，有效減輕AGV主控PLC的運算負擔。

三、 實施過程與清晰的系統拓撲

實施過程高效、標準，主要分為硬件集成與軟件配置兩步。

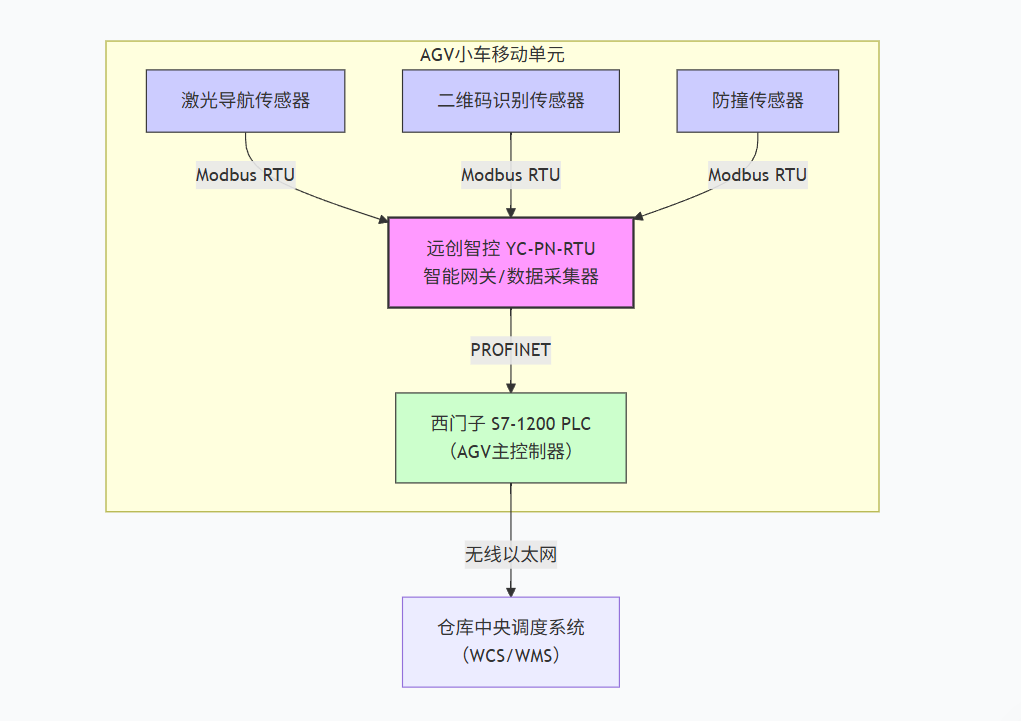

1.硬件連接與拓撲重構

在這個拓撲中，遠創智控YC-PN-RTU網關扮演了AGV內部“通訊樞紐”的角色。它作為一個高效的數據采集器，將所有Modbus傳感器數據匯聚，并打包成標準的PROFINET數據幀，供主控PLC實時讀取和控制。

2. 軟件配置

西門子PLC側：在TIA Portal中，導入網關的GSDML文件并將其添加到PROFINET網絡。為其分配輸入/輸出地址（例如，32字節輸入用于接收傳感器數據，16字節輸出用于向傳感器發送指令）。

網關側：通過電腦連接網關的配置口，進入Web配置界面。

設置PROFINET站名和IP地址，確保與PLC網絡一致。

配置Modbus主站參數：設置波特率、數據位、停止位和校驗位，與所有傳感器參數匹配。

建立數據映射表：這是核心步驟。例如，將激光傳感器（設備地址1）的“當前位置X坐標”（寄存器地址3000）映射到PLC的輸入區IW0；將PLC輸出區QB0的一個位，映射到控制蜂鳴器（設備地址2）的“啟停線圈”（地址0000）。

下載與調試：將配置下載到網關并重啟。在TIA Portal中在線監控，即可看到傳感器數據已實時出現在對應的PLC地址中，反之亦然。

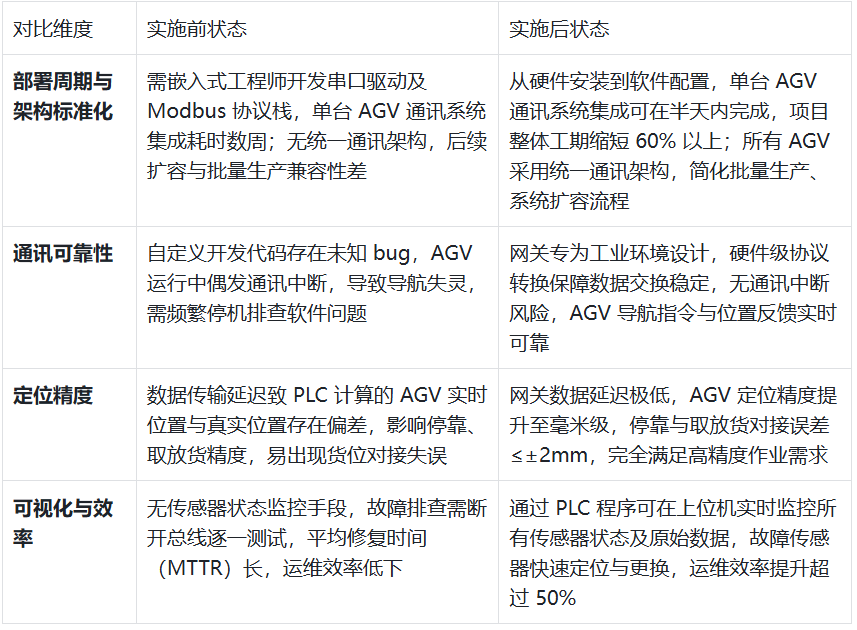

四、 應用效果與實施前后對比

五、 行業推廣與前景展望

遠創智控YC-PN-RTU所代表的工業網關解決方案，其“化繁為簡，打通數據”的能力，在以下主流且高速發展的行業中具有巨大的應用潛力：

1. 新能源鋰電池生產：在極度強調潔凈度的車間內，物料搬運高度依賴AGV。同時，生產線上的大量溫控儀、測厚儀等設備普遍采用Modbus協議。此類物聯網網關是實現生產線設備數據統一采集，構建數字化工廠的基石。

2. 半導體與電子制造：該行業對物流搬運的潔凈、防靜電和精準度有苛刻要求。AGV系統與生產線上的Modbus設備（如機械手、視覺檢測儀）的協同，離不開此類智能網關 的支撐。

3. 智能物流與柔性制造：除了倉儲AGV，在生產線上的物料配送AGV、裝配機器人等領域，也需要實現不同協議設備間的無縫銜接，以滿足柔性生產的需求。

4. 智慧農業與養殖：在現代規?；瘻厥液宛B(yǎng)殖場中，大量的環境傳感器（溫濕度、CO2、光照）采用Modbus協議，通過邊緣計算網關進行采集和初步控制，再通過以太網上傳至云平臺，實現精準化種養殖。

六、 總結

在工業4.0和“中國制造2025”的浪潮下，智能設備間的互聯互通是邁向智能制造的第一步。本項目清晰地表明，遠創智控YC-PN-RTU這類專業的工業網關，早已超越了簡單的協議轉換功能。它集物聯網網關的連接能力、數據采集器的匯聚能力、邊緣計算網關的預處理能力于一身，是構建靈活、可靠、智能的現代工業系統的關鍵組件。

它通過標準化的方式，優雅地解決了AGV移動單元內部的信息阻塞問題，將異構的設備“方言”統一為上層系統能夠理解的“標準語言”，確保了物流體系的精準與高效。隨著智能制造在更廣泛的行業中落地生根，這種能夠快速部署、穩定可靠的智能網關 必將成為連接物理世界與數字世界的標配，為各行各業的數字化轉型注入強勁動力。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
