該DRV8832為電池供電的玩具提供集成電機驅動器解決方案， 打印機和其他低壓或電池供電的運動控制應用。該設備有一個 H橋驅動器，可驅動一臺直流電機或一臺步進電機繞組，以及其他 像螺線管一樣的負載。輸出驅動器模塊由N溝道和P溝道功率MOSFET組成 配置為 H 橋以驅動電機繞組。

該DRV8832提供足夠的 PCB 散熱器，可提供高達 1 A 的 DC/RMS 或 峰值輸出電流。該器件的工作電源電壓為 2.75 V 至 6.8 V。
*附件：drv8832.pdf

在不同的電池電壓下保持恒定的電機速度，同時保持較長的 電池壽命，提供PWM電壓調節方法。輸入引腳允許對 穩壓電壓。還提供內置基準電壓源輸出。

提供內部保護功能，用于過流保護、短路 保護、欠壓鎖定和過溫保護。

該DRV8832還提供限流功能，用于在 電機啟動或失速等情況，以及用于向主機處理器發出信號的故障輸出引腳 故障情況。

該DRV8832采用微型 3 mm × 3 mm 10 引腳 VSON 封裝和 MSOP PowerPAD 封裝（環保：RoHS 和無 Sb/Br）。

特性

• H橋壓控電機驅動器
  • 驅動直流電機、步進
    電機的一個繞組或其他執行器/負載
  • 高效的PWM電壓控制，可在不同的電源電壓下實現恒定
    電機速度
  • 低 MOSFET 導通電阻：
    HS + LS 450 mΩ
• 1A 最大 DC/RMS 或峰值驅動電流
• 2.75V 至 6.8V 工作電源電壓范圍
• 300nA（典型值）睡眠模式電流
• 參考電壓輸出
• 限流電路
• 故障輸出
• 熱增強型表面貼裝封裝

參數

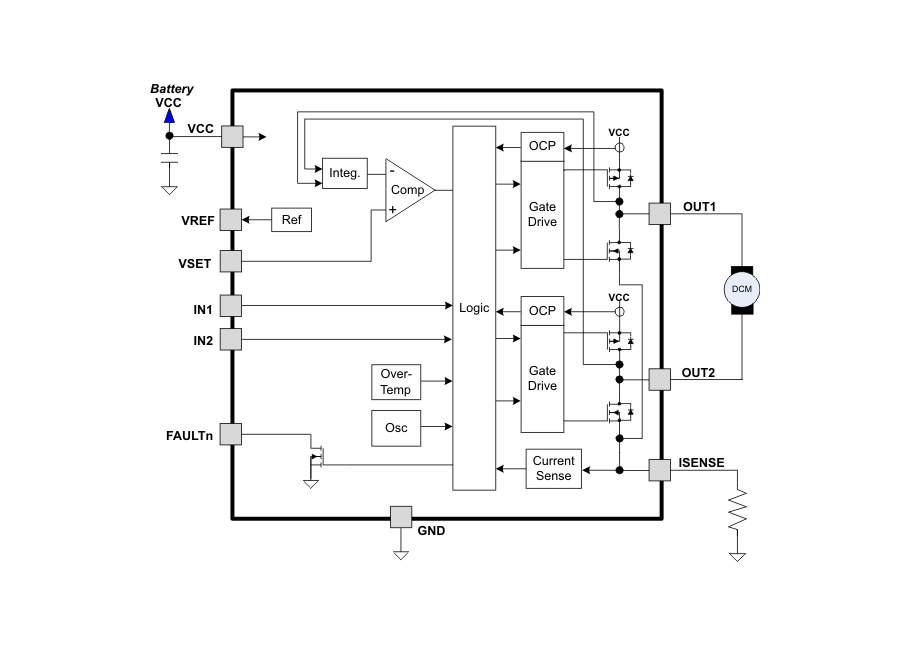

方框圖

?一、產品概述?
DRV8832是德州儀器（TI）推出的一款低電壓H橋電機驅動器IC，專為電池供電的玩具、打印機、機器人、相機等低電壓運動控制應用設計。該器件采用高效PWM電壓控制技術，可在電源電壓變化時保持電機轉速恒定。

?二、核心特性?

• ?驅動能力?：最大1A直流/RMS或峰值驅動電流
• ?工作電壓?：2.75V至6.8V寬范圍
• ?低功耗?：睡眠模式電流典型值僅300nA
• ?導通電阻?：高邊+低邊MOSFET總電阻僅450mΩ
• ?集成保護?：過流保護、短路保護、欠壓鎖定和過溫保護
• ?封裝選項?：3mm×3mm 10引腳VSON和MSOP PowerPAD?封裝

?三、技術特點?

1. ?H橋架構?：可驅動直流電機、步進電機的一個繞組或其他執行器
2. ?PWM電壓調節?：通過VSET引腳編程調節電壓，內置電壓參考輸出

• ?電流限制功能?：通過外部檢測電阻設置電流限制水平
• ?故障指示?：FAULTn引腳可向主機處理器發出故障信號
• ?參考電壓輸出?：VREF引腳提供1.235V至1.335V的穩定參考電壓

?四、應用領域?

• 電池供電設備：打印機、玩具、機器人、相機、手機
• 小型執行器、泵等機電設備

?五、功能模式?

• ?工作模式?：IN1或IN2任一輸入為高電平時激活
• ?睡眠模式?：IN1和IN2均為低電平時進入，此時功耗極低

?六、保護機制?

• ?過流保護?：持續過流275ms后觸發故障信號
• ?熱關斷?：結溫超過160°C時自動關斷，溫度恢復后自動重啟
• ?欠壓鎖定?：VCC低于2.47V時自動禁用

?七、典型應用?

• 支持2.75V至6.8V寬電壓輸入
• 通過電阻分壓網絡設置所需電機電壓
• 推薦使用10μF大容量電容和0.1μF陶瓷電容進行電源去耦

?八、電氣參數?

• 內部PWM頻率：44.5kHz
• 上升/下降時間：50-300ns
• 工作溫度范圍：-40°C至85°C

?九、封裝信息?

• 提供MSOP PowerPAD和VSON兩種封裝
• 均采用3mm×3mm小型封裝，適合空間受限應用
• 熱阻特性：MSOP封裝RθJA為69.3°C/W，VSON封裝為50.2°C/W

該器件特別適合需要高效電機控制和延長電池壽命的便攜式設備應用，其完善的保護功能確保了系統的可靠性
