DRV883x 系列器件為相機、消費類產品、玩具和其他低壓或電池供電的運動控制應用提供集成電機驅動器解決方案。該設備可以驅動一個直流電機或其他設備,如電磁閥。輸出驅動器模塊由配置為 H 橋的 N 溝道功率 MOSFET 組成,用于驅動電機繞組。內部電荷泵產生所需的柵極驅動電壓。
DRV883x 系列器件可提供高達 1.8 A 的輸出電流。它的工作電壓為0至11 V,設備電源電壓為1.8 V至7 V。
*附件:drv8838.pdf
DRV8837器件具有PWM(IN1-IN2)輸入接口;DRV8838器件具有PH-EN輸入接口。兩種接口都與行業標準設備兼容。
提供內部關斷功能,用于過流保護、短路保護、欠壓鎖定和過熱。
特性
- H橋電機驅動器
- 驅動直流電機或其他負載
- 低 MOSFET 導通電阻:HS + LS 280 mΩ
- 1.8A 最大驅動電流
- 獨立的電機和邏輯電源引腳:
- 電機 VM:0 至 11 V
- 邏輯 VCC:1.8 至 7 V
- PWM 或 PH-EN 接口
- DRV8837:PWM、IN1 和 IN2
- DRV8838:PH 和 EN
- 低功耗睡眠模式,最大睡眠電流為 120nA
- nSLEEP 引腳
- 小封裝和封裝
- 帶導熱墊的 8 引腳 WSON
- 2.0 × 2.0 毫米
- 保護功能
- VCC 欠壓鎖定 (UVLO)
- 過流保護 (OCP)
- 熱關斷 (TSD)

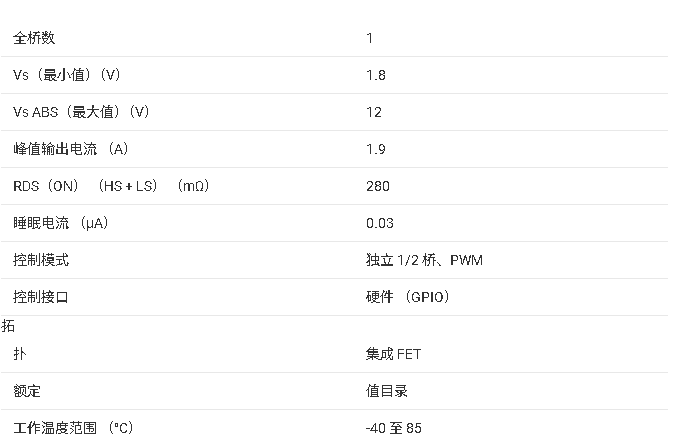

參數
?1. 核心特性?
- ?驅動能力?:
- 雙H橋設計,支持0-11V電機電源(VM)和1.8-7V邏輯電源(VCC)。
- 最大驅動電流1.8A,MOSFET導通電阻280mΩ(HS+LS,25°C)。
- ?控制接口?:
- ?DRV8837?:PWM輸入(IN1/IN2)。
- ?DRV8838?:PH-EN接口(相位/使能)。
- ?低功耗模式?:
- 睡眠模式電流僅120nA(通過nSLEEP引腳控制)。
- ?保護功能?:
- 欠壓鎖定(UVLO)、過流保護(OCP)、熱關斷(TSD,150°C觸發)。
?2. 關鍵功能模塊?
- ?輸入邏輯?:
- DRV8837:IN1/IN2控制電機方向(正轉/反轉/剎車/滑行)。
- DRV8838:PH(相位)控制方向,EN(使能)控制輸出開關。
- ?獨立半橋控制?:
- 支持獨立控制兩個負載(如電機或螺線管),通過交換輸入信號實現。
- ?電流衰減模式?:
- 快衰減(通過MOSFET體二極管)和慢衰減(通過高邊MOSFET)可選。
?3. 電氣參數?
- ?電源范圍?:
- VM:0-11V,VCC:1.8-7V。
- ?時序特性?:
- 輸入到輸出延遲:160-300ns(典型值)。
- 喚醒時間(nSLEEP→激活):30μs。
- ?熱性能?:
- 結至環境熱阻:60.9°C/W(WSON封裝)。
?4. 典型應用?
- ?場景?:
- 相機對焦模塊、消費電子產品、玩具、醫療設備。
- ?設計要點?:
- ?改進電路?:
- 添加肖特基二極管(壓降<0.6V)可優化電機在剎車模式下的性能。
?5. 封裝與版本?
- ?封裝?:8引腳WSON(2.0×2.0mm),帶散熱焊盤。
- ?版本更新?(2021年4月):
- 新增獨立半橋控制說明,優化混合衰減模式描述。
?總結?:DRV8838是一款高集成度、低功耗的H橋驅動器,適用于需要精密電機控制的便攜式設備。其靈活的接口設計和多重保護機制,可顯著簡化系統設計并提升可靠性。
-
